Awaria gniazda 12 V, świateł albo wycieraczek w Fordzie Mondeo Mk4 nie zawsze oznacza poważną usterkę. Najpierw trzeba jednak trafić do właściwej skrzynki, ponieważ ten model ma trzy osobne miejsca z bezpiecznikami: pod maską, w kabinie oraz w bagażniku. Poniżej pokazuję ich dokładną lokalizację, sposób dostępu i zasady bezpiecznej wymiany.
W Mondeo Mk4 bezpieczniki są w trzech częściach samochodu
- Komora silnika - skrzynka znajduje się po lewej stronie, w pobliżu akumulatora i obudowy filtra powietrza.
- Kabina pasażerska - centralny blok jest pod deską rozdzielczą, pod schowkiem pasażera.
- Bagażnik - tylną skrzynkę znajdziesz za boczną osłoną po lewej stronie.
- Przed wymianą sprawdź schemat na pokrywie albo w instrukcji, ponieważ obsada bezpieczników zależy od wersji auta.
- Nowy element musi mieć identyczny amperaż. Mocniejszy bezpiecznik może doprowadzić do stopienia instalacji, a nawet pożaru.
Gdzie dokładnie znajdują się skrzynki w Fordzie Mondeo Mk4
W europejskim Mondeo czwartej generacji zastosowano trzy bloki bezpieczników i przekaźników. Rozdzielenie obwodów jest celowe. Pod maską zabezpieczone są głównie układy silnika i odbiorniki dużej mocy, w kabinie elektronika nadwozia, a w bagażniku między innymi szyby, zamki i wyposażenie tylnej części auta.
| Miejsce | Jak je znaleźć | Typowe obwody |
|---|---|---|
| Komora silnika | Lewa strona komory, okolice akumulatora i filtra powietrza | Rozrusznik, ABS, wentylator, świece żarowe, sterowanie silnikiem |
| Kabina | Pod deską rozdzielczą, za lub pod schowkiem pasażera | Oświetlenie, radio, klimatyzacja, moduły nadwozia |
| Bagażnik | Za lewą boczną tapicerką bagażnika | Szyby, zamki, czujniki parkowania i wybrane akcesoria |
Najczęściej kierowca zaczyna od skrzynki pod maską, bo jest najlepiej widoczna. To jednak nie oznacza, że każdy problem elektryczny rozwiąże właśnie tamta kontrola. Brak oświetlenia wnętrza lub problemy z radiem częściej prowadzą do bloku centralnego, natomiast usterka elektrycznej klapy czy szyb może wymagać sprawdzenia tylnej skrzynki.

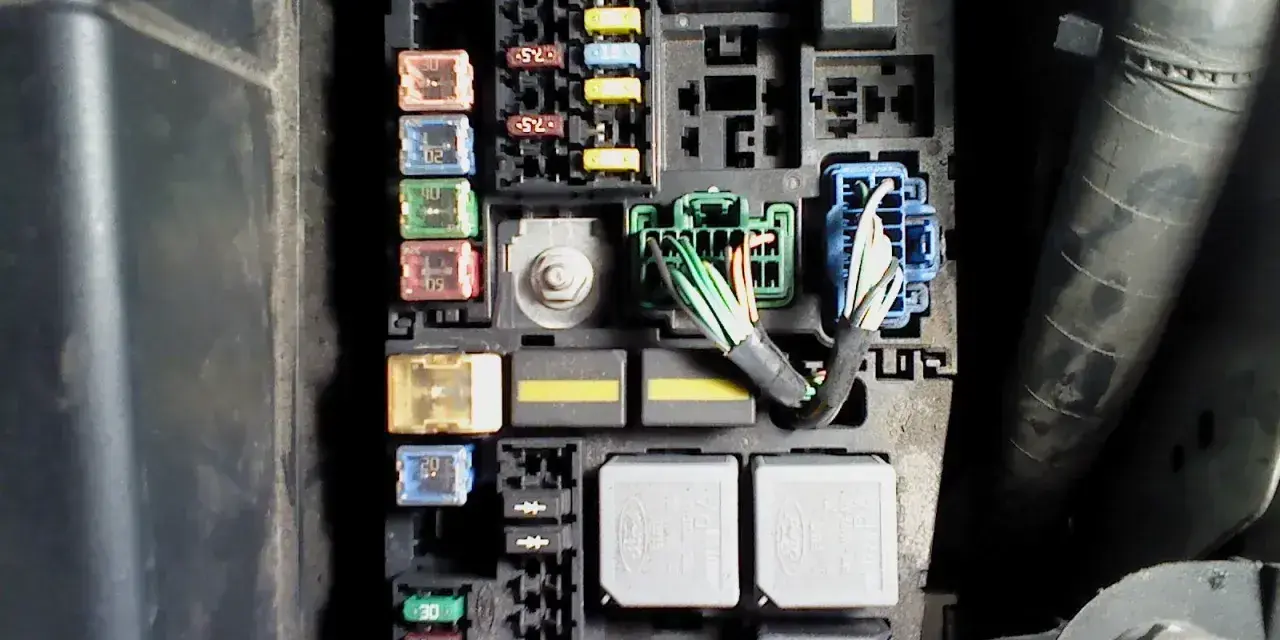

Skrzynka pod maską jest najłatwiejsza do odnalezienia
Po otwarciu maski szukam prostokątnej, plastikowej obudowy po lewej stronie komory silnika, w pobliżu akumulatora i filtra powietrza. W zależności od silnika oraz wyposażenia jej dokładne położenie może wyglądać nieco inaczej, ale charakterystyczna pokrywa z zatrzaskami szybko naprowadza na właściwe miejsce.
Jak dostać się do bezpieczników pod maską
- Wyłącz zapłon, wyjmij kluczyk i wyłącz wszystkie odbiorniki prądu.
- Odepnij zatrzaski i zdejmij górną pokrywę skrzynki.
- Jeżeli obudowa jest zamocowana na uchwycie, przekręć blokadę o około 90 stopni i zwolnij skrzynkę z mocowania.
- Skorzystaj ze schematu umieszczonego na pokrywie lub w instrukcji obsługi.
W tej skrzynce znajdują się także bezpieczniki wysokoprądowe. W dieslach mogą odpowiadać między innymi za układ świec żarowych, rozrusznik czy zasilanie centralnych modułów. Jeśli jeden z dużych, przykręcanych bezpieczników jest uszkodzony, nie traktuję tego jak zwykłej wymiany elementu za kilka złotych. Taki przypadek zwykle wymaga sprawdzenia przyczyny zwarcia i często lepiej przekazać go elektrykowi.
Centralny blok znajduje się pod schowkiem pasażera
W samochodach z kierownicą po lewej stronie, czyli takich jak większość aut z polskiego rynku, centralnej skrzynki trzeba szukać pod deską rozdzielczą po stronie pasażera. Jest zamontowana na module elektroniki nadwozia GEM, dlatego nie zawsze widać ją od razu po otwarciu schowka.
Dostęp uzyskuje się od dołu. Zwykle trzeba obrócić blokadę mocowania, opuścić podstawę modułu i odsunąć ją na tyle, aby odsłonić bezpieczniki. Nie szarpałbym za plastikowe elementy, ponieważ po latach zatrzaski potrafią być kruche, a uszkodzenie uchwytu utrudnia późniejsze zamknięcie osłony.
W tym miejscu zabezpieczono wiele obwodów używanych podczas codziennej jazdy, między innymi oświetlenie wnętrza, radio, klimatyzację, wycieraczki i elektronikę nadwozia. Konkretne numery oraz wartości mogą różnić się między rocznikami, silnikami i poziomami wyposażenia, dlatego uniwersalna grafika znaleziona w internecie nie powinna być jedynym punktem odniesienia.
Tylną skrzynkę znajdziesz po lewej stronie bagażnika
Trzecie miejsce bywa pomijane, bo nie znajduje się w kabinie ani pod maską. Otwórz bagażnik i zdejmij lewą boczną osłonę tapicerki. Za nią znajduje się tylny blok montażowy, czasem osłonięty dodatkową pokrywą z zatrzaskiem.
W zależności od nadwozia i wyposażenia mogą występować różnice w liczbie zamontowanych elementów. W tej części auta spotyka się bezpieczniki odpowiedzialne za elektryczne szyby, zamki, lusterka, czujniki parkowania oraz wybrane funkcje siedzeń i instalacji dodatkowej.
Jeżeli problem dotyczy tylko jednego elementu w tylnej części samochodu, na przykład zamka klapy albo elektrycznej szyby, sprawdzenie tej skrzynki ma więcej sensu niż losowe wyjmowanie bezpieczników spod maski. To oszczędza czas i zmniejsza ryzyko pomyłki.
Jak sprawdzić i wymienić bezpiecznik bez ryzyka
Przepalony bezpiecznik można rozpoznać po przerwanym metalowym mostku wewnątrz obudowy. Nie zawsze jest to jednak widoczne, szczególnie przy małych wkładkach. Przy wątpliwościach używam miernika ustawionego na test ciągłości obwodu albo sprawdzam napięcie po obu stronach bezpiecznika.
- Wyłącz zapłon i odbiorniki elektryczne.
- Znajdź właściwy numer w schemacie dla konkretnej wersji auta.
- Wyjmij bezpiecznik plastikową pęsetą lub małym chwytakiem.
- Porównaj nowy element ze starym pod względem amperażu i typu.
- Wciśnij nowy bezpiecznik do oporu i załóż pokrywę skrzynki.
- Sprawdź, czy urządzenie działa, ale obserwuj je przez kilka minut.
Najważniejsza zasada brzmi bezpiecznik wymieniamy na taki sam. Jeśli był zamontowany element 10 A, nie wolno wkładać wersji 15 A ani zastępować go drutem. Bezpiecznik ma przerwać obwód przed uszkodzeniem przewodów, więc zwiększenie jego wartości usuwa ochronę, a nie naprawia problem.
Przeczytaj również: Jak podłączyć obrotomierz do diesla – uniknij błędów w instalacji
Co oznacza ponowne przepalenie
Jeśli nowa wkładka przepala się natychmiast albo po kilku sekundach, najczęściej występuje zwarcie lub przeciążenie. Przyczyną może być uszkodzona wiązka w przelotce klapy, zalane złącze, dodatkowe akcesorium, wadliwy silnik elektryczny albo problem z modułem sterującym.
W takiej sytuacji nie montowałbym kolejnych bezpieczników „na próbę”. Jednorazowa wymiana jest prostą czynnością, ale powtarzające się przepalenie wymaga diagnostyki, najlepiej z pomiarem poboru prądu i kontrolą przewodów.
Dlaczego schemat z internetu może nie pasować
Mondeo Mk4 było produkowane w latach 2007-2014 jako sedan, liftback i kombi. Po drodze zmieniały się silniki, wyposażenie oraz wersje po liftingu, dlatego ten sam numer bezpiecznika nie musi obsługiwać dokładnie tego samego obwodu w każdym egzemplarzu.
Najbezpieczniej porównać trzy rzeczy jednocześnie: rocznik samochodu, typ nadwozia i opis na pokrywie skrzynki. Szczególną ostrożność zachowałbym przy elementach związanych z ABS, poduszkami powietrznymi, wspomaganiem kierownicy i układem rozruchowym. Ich opis może wyglądać podobnie, ale konsekwencje błędnego wyboru są znacznie poważniejsze niż niedziałające gniazdo zasilania.
Kolor bezpiecznika jest pomocną wskazówką, lecz nie zastępuje oznaczenia amperażu. Przykładowo dwa elementy o podobnym wyglądzie mogą mieć różną wartość, a obsada wolnych pozycji w skrzynce może być całkowicie prawidłowa, jeśli samochód nie ma danego wyposażenia.
Trzy minuty przy skrzynkach mogą oszczędzić dużo czasu
Gdy w Mondeo Mk4 przestaje działać pojedyncze urządzenie, zaczynam od jego bezpiecznika, ale nie kończę diagnostyki na samym fakcie jego przepalenia. Sprawdzam też stan gniazda, wilgoć, ślady nadtopienia i przewody dochodzące do odbiornika. Skrzynka pod maską, blok pod schowkiem i lewa strona bagażnika to trzy lokalizacje, które trzeba znać.
Do zwykłej wymiany wystarczy pęseta i kilka zapasowych bezpieczników o właściwych wartościach. Jeżeli jednak element przepala się ponownie, pojawia się zapach spalenizny albo obudowa jest nadtopiona, rozsądniej przerwać pracę i zlecić pomiar instalacji. W elektryce samochodowej szybkie znalezienie skrzynki jest ważne, ale jeszcze ważniejsze jest ustalenie, dlaczego zabezpieczenie zadziałało.
