Silnik może długo pracować poprawnie, a potem nagle zacząć ciężko odpalać, szarpać albo przejść w tryb awaryjny. W takich sytuacjach często podejrzany jest czujnik położenia wałka rozrządu, ale podobne objawy wywołują też przewody, rozrząd lub czujnik wału korbowego. Wyjaśniam, jak działa ten element, po czym rozpoznać usterkę, jak ją potwierdzić i ile zwykle kosztuje naprawa.
Najważniejsze informacje o sensorze wałka rozrządu
- Rola: przekazuje sterownikowi informację o położeniu wałka i fazie pracy silnika.
- Typowe objawy: trudny rozruch, nierówna praca, szarpanie, spadek mocy i kontrolka silnika.
- Diagnoza: sam kod błędu nie wystarcza, ponieważ winna może być również wiązka lub przestawiony rozrząd.
- Koszt części: zwykle około 80-400 zł, zależnie od silnika i producenta.
- Najlepsza praktyka: przed wymianą sprawdzić zasilanie, przewody oraz rzeczywisty sygnał czujnika.

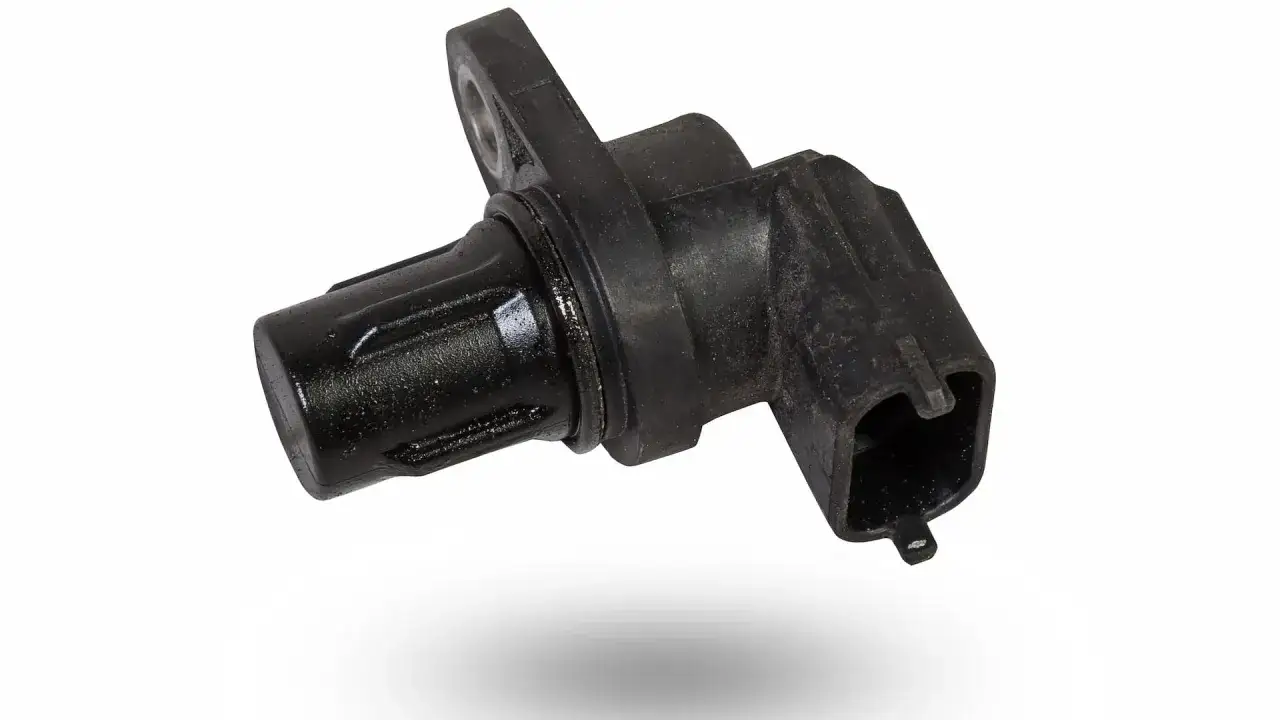

Za co odpowiada czujnik wałka rozrządu
Ten niewielki element elektroniczny informuje sterownik silnika, w jakim położeniu znajduje się wałek rozrządu względem wału korbowego. Dzięki temu ECU wie, który cylinder znajduje się w fazie pracy i może odpowiednio sterować wtryskiem paliwa, zapłonem albo układem zmiennych faz rozrządu.
W silnikach Diesla znaczenie tego sygnału jest szczególnie duże. Precyzyjna synchronizacja pomaga sterować dawką paliwa i momentem wtrysku, zwłaszcza podczas rozruchu. Gdy sygnał zanika, jednostka czasem jeszcze pracuje, ale zwykle traci część osiągów albo przechodzi na strategię awaryjną.
Sensor współpracuje z elementem sygnałowym umieszczonym na wałku, na przykład tarczą z wycięciami lub specjalnym znacznikiem. W samochodach spotyka się głównie czujniki indukcyjne oraz Halla. Nie można zamieniać ich dowolnie, ponieważ różnią się sposobem generowania sygnału, zasilaniem i wymaganiami sterownika.
Objawy uszkodzenia, których nie warto ignorować
Najbardziej charakterystyczny sygnał to problem z uruchomieniem silnika. Samochód może odpalać dopiero po dłuższym kręceniu, szczególnie na ciepło, albo całkowicie odmówić współpracy. W niektórych konstrukcjach sterownik wykorzystuje wtedy sygnał z czujnika wału korbowego i uruchamia silnik z opóźnieniem, w innych rozruch może być niemożliwy.
Podczas jazdy pojawia się czasem nierówna praca na biegu jałowym, szarpanie przy przyspieszaniu lub wyraźny spadek mocy. Kierowca może zauważyć również podwyższone spalanie, ograniczenie obrotów i zapaloną kontrolkę check engine. Objawy bywają chwilowe, bo uszkodzenie przewodu albo elektroniki może ujawniać się dopiero po rozgrzaniu silnika.
Nie każdy problem oznacza jednak awarię samego sensora. Bardzo podobne zachowanie wywołują słaby akumulator, problem z rozrusznikiem, uszkodzenie czujnika wału, nieszczelność instalacji paliwowej albo rozciągnięty i przestawiony łańcuch rozrządu. Z mojego doświadczenia wynika, że wymiana części na chybił trafił jest jedną z najczęstszych i najmniej opłacalnych reakcji na ten błąd.

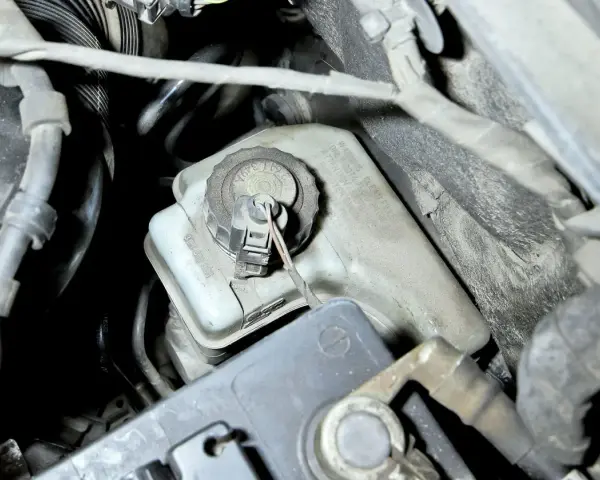

Przeczytaj również: Zbiorniczek płynu hamulcowego - Gdzie jest i jak go sprawdzić?
Objaw a możliwa przyczyna
| Objaw | Co może go powodować | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Długi rozruch | Sensor CMP, czujnik wału, niskie obroty rozrusznika | Obroty podczas kręcenia i dane bieżące ECU |
| Szarpanie i utrata mocy | Przerywany sygnał, wiązka, problemy z fazami rozrządu | Wtyczkę, przewody i synchronizację |
| Kontrolka silnika | Błąd elektryczny lub niezgodność sygnałów | Kod usterki oraz warunki jego zapisania |
| Brak możliwości uruchomienia | Brak sygnału wałka lub wału, awaria zasilania | Zasilanie, masę i obecność impulsu |
Jak prawidłowo zdiagnozować problem
Diagnostykę zaczynam od odczytania kodów zapisanych w sterowniku. Mogą pojawić się oznaczenia związane z obwodem czujnika, na przykład zbyt niskim lub wysokim sygnałem, przerwą w obwodzie albo niezgodnością położenia wałka i wału. Kod wskazuje kierunek poszukiwań, lecz sam w sobie nie jest dowodem, że sensor trzeba wymienić.
Drugi etap to oględziny. Trzeba sprawdzić, czy wtyczka nie jest zaolejona, przewód nie został przetarty, a obudowa elementu nie ma pęknięć. W dieslach pracujących w trudnych warunkach problemem bywa także wilgoć, korozja styków i uszkodzenie wiązki przy silniku.
Multimetr pozwala ocenić zasilanie, masę i ciągłość przewodów, ale nie zawsze pokaże problem występujący wyłącznie podczas pracy. Dokładniejszą metodą jest oscyloskop, który pokazuje przebieg sygnału oraz jego zgodność z sygnałem z czujnika wału korbowego. To szczególnie ważne, gdy samochód ma nowy sensor, a błąd szybko wraca.
- Odczytaj błędy i zapisz warunki ich wystąpienia.
- Sprawdź napięcie akumulatora oraz prędkość obrotową rozrusznika.
- Obejrzyj wtyczkę, przewody i miejsce montażu.
- Zmierz zasilanie, masę i ciągłość obwodu zgodnie ze schematem pojazdu.
- Porównaj sygnały czujnika wałka i wału, najlepiej oscyloskopem.
- Dopiero wtedy zdecyduj o wymianie elementu lub dalszej kontroli rozrządu.
Warto odróżnić usterkę elektryczną od problemu mechanicznego. Jeżeli czujnik generuje poprawny sygnał, ale jego położenie nie zgadza się z sygnałem wału, przyczyną może być przestawiony rozrząd, zużyty napinacz lub uszkodzone koło sygnałowe. Sama wymiana sensora niczego wtedy nie naprawi.
Gdzie znajduje się element i jak wygląda wymiana

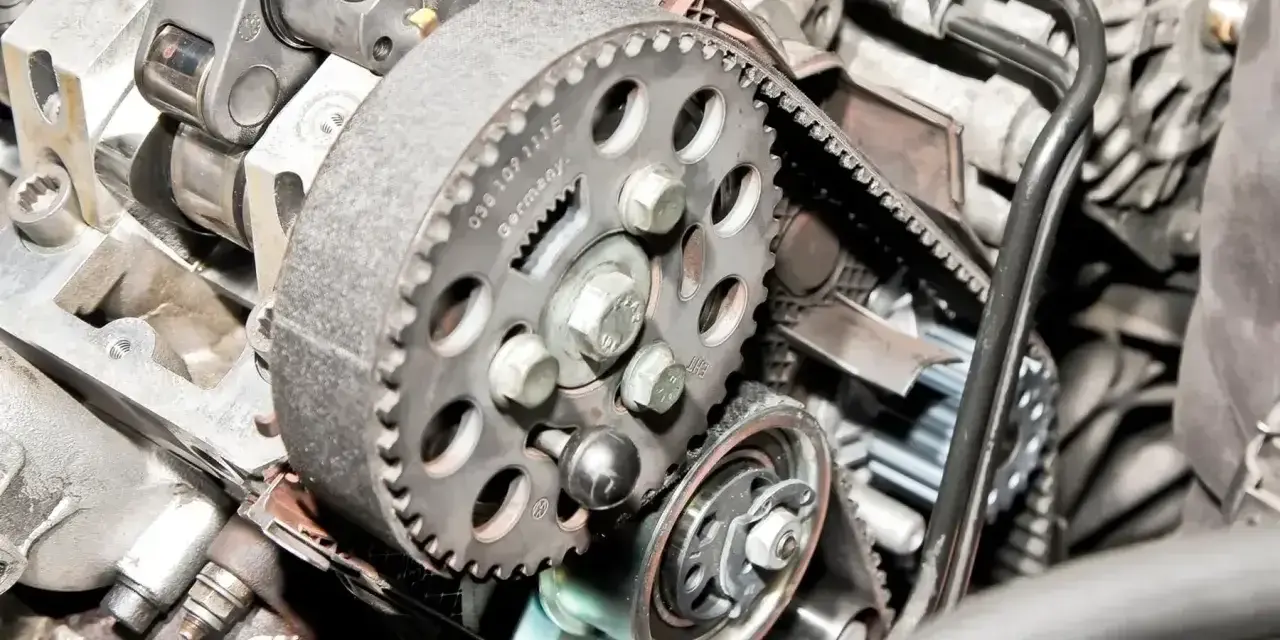

Sensor jest zwykle zamontowany w głowicy silnika, w pobliżu wałka rozrządu lub jego koła sygnałowego. Dostęp zależy od konstrukcji. W jednym aucie wystarczy odłączyć wtyczkę i wykręcić jedną śrubę, w innym trzeba zdemontować osłony, przewody dolotowe albo dodatkowe elementy osprzętu.
Przed montażem nowej części należy porównać numer katalogowy, kształt końcówki, liczbę pinów i długość przewodu. Najtańszy zamiennik nie zawsze jest oszczędnością, bo słabej jakości sensor może generować niestabilny sygnał i szybko doprowadzić do powrotu tych samych objawów.
Podczas wymiany trzeba oczyścić gniazdo, zastosować nową uszczelkę, jeśli producent ją przewidział, i dokręcić śrubę właściwym momentem. Nie należy wciskać elementu na siłę ani czyścić jego czoła agresywnymi środkami. Po montażu warto skasować błędy, uruchomić silnik i sprawdzić, czy synchronizacja pozostaje prawidłowa.
Ile kosztuje czujnik i naprawa w Polsce
Cena zależy przede wszystkim od modelu samochodu, rodzaju silnika i producenta części. W popularnych autach osobowych nowy sensor kosztuje zwykle 80-250 zł. W przypadku oryginalnych części, mniej dostępnych diesli lub rozbudowanych układów może to być około 300-600 zł.
Wymiana zajmuje często od 30 minut do 2 godzin, ale trudny dostęp potrafi wyraźnie podnieść rachunek. Robocizna w niezależnym warsztacie wynosi najczęściej 100-300 zł, a diagnostyka komputerowa około 80-200 zł. Jeśli potrzebny jest pomiar oscyloskopem lub kontrola ustawienia rozrządu, koszt może wzrosnąć do 250-500 zł.
| Zakres prac | Orientacyjny koszt | Od czego zależy |
|---|---|---|
| Podstawowy odczyt błędów | 80-200 zł | Warsztat i zakres sprawdzenia |
| Czujnik z segmentu budżetowego | 80-150 zł | Marka i model auta |
| Czujnik dobrej jakości | 150-400 zł | Producent oraz dostępność |
| Wymiana | 100-300 zł | Dostęp do elementu i czas pracy |
| Diagnoza rozszerzona | 250-500 zł | Oscyloskop, wiązka i kontrola synchronizacji |
Podane kwoty są przedziałami spotykanymi na polskim rynku, a nie cennikiem dla każdego samochodu. Jeżeli warsztat proponuje od razu wymianę kilku drogich podzespołów bez pomiarów, poprosiłbym o uzasadnienie diagnozy. W tej usterce kilkanaście minut dodatkowej diagnostyki często kosztuje mniej niż niepotrzebny zakup kolejnej części.
Jak wybrać część i uniknąć powrotu usterki
Najbezpieczniej dobierać sensor po numerze VIN albo dokładnym numerze OE, a nie tylko po nazwie modelu auta. Ten sam samochód może mieć różne silniki, wersje sterownika i odmienne czujniki. Znaczenie ma również producent. Markowy zamiennik z prawidłową charakterystyką sygnału będzie zwykle rozsądniejszym wyborem niż przypadkowa część bez znanego pochodzenia.
Przed zakupem sprawdzam także, czy problem nie wynika z oleju lub wilgoci w złączu. Jeśli uszkodzenie powstało przez przetarty przewód, luźną masę albo nieszczelność, nowy element zadziała tylko chwilowo. Usunięcie przyczyny źródłowej jest ważniejsze niż sama wymiana.
- Nie kupuj części wyłącznie na podstawie kodu błędu.
- Nie myl sensora wałka z czujnikiem położenia wału korbowego.
- Nie ignoruj błędów synchronizacji, zwłaszcza po wymianie rozrządu.
- Po naprawie sprawdź parametry bieżące i wykonaj jazdę próbną.
- Jeśli problem wraca po rozgrzaniu, sprawdź wiązkę oraz sygnał pod obciążeniem.
Niektóre sterowniki po wymianie wymagają adaptacji lub skasowania zapisanych wartości, choć nie jest to regułą. Informację trzeba potwierdzić dla konkretnego silnika. W praktyce najwięcej błędów powstaje wtedy, gdy mechanik traktuje każdy kod CMP jako prostą wskazówkę do wymiany jednego podzespołu.
Co zrobić, gdy auto gaśnie albo nie odpala
Jeśli silnik zgasł podczas jazdy, nie próbowałbym wielokrotnie uruchamiać go przez długi czas. Długie kręcenie może rozładować akumulator, przeciążyć rozrusznik, a w niektórych dieslach dodatkowo utrudnić ocenę problemu. Najpierw trzeba odczytać błędy i sprawdzić, czy podczas rozruchu sterownik widzi obroty silnika.
Samochodem można ostrożnie dojechać do warsztatu tylko wtedy, gdy pracuje stabilnie, nie traci nagle mocy i nie pojawiają się inne objawy, takie jak nietypowy hałas rozrządu. Nagłe gaśnięcie lub brak rozruchu to powód, by skorzystać z pomocy drogowej, zwłaszcza gdy istnieje podejrzenie przestawienia faz.
Mały sensor, duża wskazówka dla całego silnika
Uszkodzony czujnik wałka rozrządu może powodować zarówno drobne problemy z rozruchem, jak i całkowite unieruchomienie samochodu. Najrozsądniejsza kolejność to odczyt błędów, kontrola instalacji, pomiar sygnału i dopiero później wymiana części.
Jeżeli po naprawie objawy znikną, ale po kilku dniach wrócą, nie kupowałbym kolejnego sensora w ciemno. Trzeba sprawdzić synchronizację wałka z wałem, stan wiązki i koło sygnałowe. Taka diagnoza trwa dłużej, ale daje znacznie większą szansę na trwałą naprawę i ochronę silnika przed poważniejszą awarią.
