Układ hamulcowy w ciężarówce ma działać przewidywalnie nawet przy dużym obciążeniu, na mokrej nawierzchni i przy częstych zmianach zestawu. W EBS najważniejsze nie jest samo hamowanie, lecz to, żeby elektronika szybko policzyła potrzebne ciśnienie i podała je do osi, naczepy oraz siłowników. W tym tekście rozkładam temat na części: co wchodzi w skład układu, które elementy najczęściej sprawiają kłopot, jak rozpoznać objaw i jak dobrać zamiennik bez kosztownej pomyłki.
Najważniejsze informacje o częściach układu hamulcowego EBS
- EBS łączy elektronikę z pneumatyką: sterownik wydaje polecenie, a powietrze wykonuje hamowanie.
- Najważniejsze części to sterownik ECU, czujniki prędkości kół, moduł pedału hamulca, modulatory osi i zawór/nadwozie naczepy.
- Najczęstsze problemy dotyczą czujników, wiązek, zasilania 24 V, korozji złączy albo nieszczelności powietrza.
- Przy zakupie liczą się numer katalogowy, konfiguracja osi, długość przewodu, napięcie i zgodność z konkretną wersją pojazdu.
- Używany element bywa opłacalny, ale w tym układzie nie warto kupować „na oko” tylko po marce ciężarówki.
- Najtańsza część nie zawsze daje najtańszą naprawę, bo źle dobrany moduł potrafi wymagać ponownej diagnostyki i kodowania.

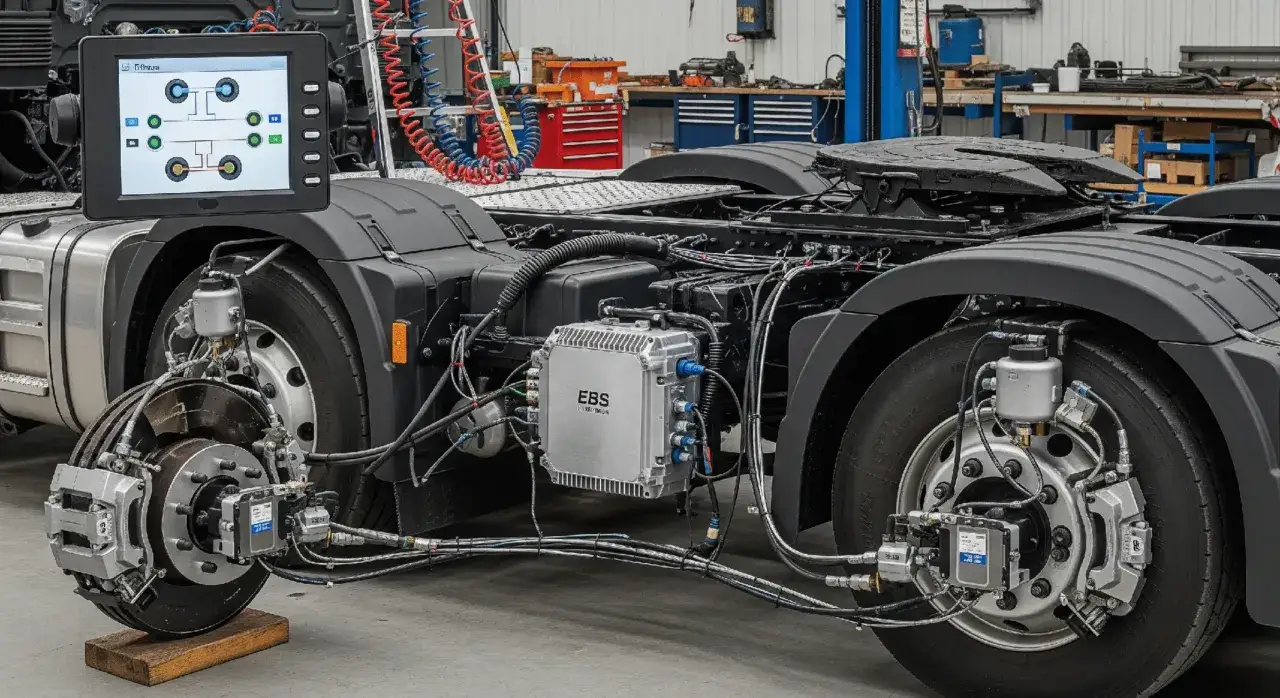

Z czego składa się układ EBS w ciężarówce i naczepie
Najprościej widzę to w trzech warstwach: sygnał od kierowcy, sterowanie i wykonanie. Elektroniczny sterownik, czyli ECU, zbiera dane z czujników i na ich podstawie wylicza, jakie ciśnienie powinno trafić na konkretne osie. Modulator to z kolei zawór sterowany elektrycznie, który dawkuje to ciśnienie do pneumatyki. W tle pracuje jeszcze instalacja 24 V, magistrala CAN, czyli cyfrowa sieć wymiany danych między modułami, oraz pneumatyczne zasilanie awaryjne.
W praktyce spotyka się też konfiguracje typu 4S/4M i 6S/6M. Ten skrót opisuje liczbę czujników prędkości kół i modulatorów, a nie klasę pojazdu. Im bardziej rozbudowany zestaw osi, tym więcej punktów pomiaru i bardziej precyzyjne sterowanie hamowaniem, zwłaszcza w ciągniku z naczepą.
| Część | Gdzie występuje | Za co odpowiada | Co sugeruje awaria |
|---|---|---|---|
| Moduł pedału hamulca | Ciągnik | Przekształca nacisk kierowcy na sygnał elektryczny i, w zależności od konstrukcji, także pneumatyczny | Opóźniona reakcja, błędy sygnału hamowania, nierówna odpowiedź układu |
| ECU | Ciągnik i naczepa | Analizuje sygnały i wydaje polecenia do modulatorów | Błędy komunikacji, brak logiki hamowania, zapalona kontrolka EBS |
| Czujniki prędkości kół | Obie strony układu | Mierzą prędkość obrotową kół | ABS/EBS reaguje tylko na jednym kole lub na całej osi |
| Modulatory osi | Oś przednia, napędowa, dodatkowa | Dawkowanie ciśnienia do hamulców roboczych | Nierówne hamowanie, przegrzewanie jednego koła, spadek skuteczności |
| Zawór / moduł EBS naczepy | Naczepa lub przyczepa | Koordynuje hamowanie zestawu i komunikuje się z ciągnikiem | Brak reakcji naczepy, problemy z komunikacją, błędy po podpięciu zestawu |
| Przewody i złącza ISO 7638 | Połączenie ciągnik–naczepa | Przesyłają zasilanie i sygnały | Losowe błędy, przerwy po deszczu, korozja styków |
| Czujnik kąta skrętu i czujnik yaw | Wersje rozszerzone | Pomagają przy funkcjach stabilizacji toru jazdy | Problemy z ESC, ograniczona stabilizacja przy manewrach |
Ten podział jest ważny, bo od razu pokazuje, że nie każdy alarm oznacza uszkodzony modulator. Czasem winny jest zwykły czujnik, czasem przewód, a czasem tylko słabe zasilanie. Kiedy to już rozdzielę w głowie, łatwiej przejść do pytania, które w warsztacie pojawia się najczęściej: co psuje się najszybciej?
Które części zużywają się najszybciej i dlaczego
W serwisie nie zaczynam od najdroższego modułu. Najczęściej winne są elementy narażone na wilgoć, sól, drgania i brud z jezdni. To właśnie one pierwsze pokazują, że układ hamulcowy przestaje pracować tak równo, jak powinien.
Czujniki prędkości kół
To jeden z najczęściej wymienianych elementów. Czujnik prędkości koła pracuje w trudnym miejscu, blisko piasty, gdzie zbiera wodę, pył metaliczny i zabrudzenia. Wystarczy uszkodzony przewód, korozja złącza albo problem z pierścieniem impulsowym, żeby układ zaczął zgłaszać błędy.
Wiązki i złącza
Tu problem bywa banalny, ale skutki są kosztowne. Wibracje luzują styki, a sól drogowa robi swoje. Jeżeli błąd wraca po myciu albo po deszczu, ja od razu patrzę na wtyczki, ekranowanie przewodów i miejsca, w których wiązka ociera o ramę albo zawieszenie.
Modulatory osi
Modulator to zawór sterowany elektronicznie, który musi precyzyjnie dozować ciśnienie do hamulców. Gdy do środka dostanie się wilgoć albo zanieczyszczone powietrze, zawór może zacząć pracować z opóźnieniem lub się zacinać. W praktyce objawia się to nierównym hamowaniem, różnicą między lewą i prawą stroną albo ostrzeżeniem po dłuższym postoju.
Moduł pedału hamulca
To część, którą kierowca czuje od razu, choć sam element widzi rzadko. Jeśli sygnał z pedału jest niestabilny, układ może reagować za ostro albo z wyraźnym opóźnieniem. Taki objaw łatwo pomylić z awarią sterownika, a w rzeczywistości winny bywa sam moduł wejściowy.
Przeczytaj również: Objawy uszkodzonego serwa hamulcowego - Prosty test i koszty naprawy
Złącze ciągnik–naczepa
W zestawach z naczepą bardzo często problem zaczyna się na styku dwóch pojazdów. ISO 7638 to standardowe złącze elektryczne dla ABS i EBS, więc każde zaśniedzenie, luz albo uszkodzony pin potrafi wywołać pozornie „losową” usterkę całego układu. To drobny element, ale potrafi zatrzymać ciężarówkę bardziej niż duży moduł.
Jeśli znamy te słabe punkty, łatwiej odróżnić prawdziwą awarię od sygnału pobocznego. Następny krok to odczyt objawów, bo w EBS sam komunikat na desce rozdzielczej rzadko mówi wszystko.
Jak rozpoznać, że problem nie leży w samym modulatorze
W diagnostyce tego układu patrzę nie tylko na kod błędu, ale też na to, kiedy się pojawia i w jakich warunkach wraca. Ten sam objaw może oznaczać czujnik, wiązkę, spadek napięcia albo problem pneumatyczny. Dlatego zawsze zaczynam od danych bieżących z ECU, a dopiero potem przechodzę do wymiany części.
| Objaw | Co podejrzewam najpierw | Co sprawdzam od razu |
|---|---|---|
| Kontrolka EBS lub ABS po włączeniu zapłonu | Zasilanie, masa, komunikacja CAN | Napięcie 24 V, bezpieczniki, styki, błędy komunikacji |
| Błąd jednego koła lub jednej osi | Czujnik prędkości koła | Przewód, wtyczkę, pierścień impulsowy, odczyt sygnału na żywo |
| Usterka pojawia się po deszczu lub myciu | Korozja złączy, wilgoć w wiązce | Wtyczki, uszczelnienia, miejsca przetarcia przewodów |
| Nierówne hamowanie lewej i prawej strony | Modulator osi lub problem z powietrzem | Ciśnienie, szczelność, reakcję zaworu, stan przewodów pneumatycznych |
| Naczepa nie współpracuje z ciągnikiem | ISO 7638, modulator naczepy, masa | Połączenie elektryczne, zasilanie, poprawność podpięcia zestawu |
Najważniejsza zasada jest prosta: kod błędu wskazuje obszar, ale nie zawsze winowajcę. Jeśli system pokazuje problem z ciśnieniem, to jeszcze nie znaczy, że padł modulator. Czasem wystarczy nieszczelność, a czasem uszkodzony przewód potrafi udawać awarię elektroniki. To prowadzi do kolejnej, bardzo praktycznej kwestii: jak kupić właściwą część, a nie tylko podobną część.
Jak dobierać części zamienne, żeby nie kupić złej wersji
Ja kupuję części do EBS po numerze katalogowym i konfiguracji układu, a nie po samym opisie modelu ciężarówki. Dwie części wyglądające identycznie mogą mieć inne wejścia czujników, inną wtyczkę, inne mapowanie pinów albo inną wersję oprogramowania. To właśnie w tym miejscu najłatwiej przepalić budżet.
| Na co patrzę | Dlaczego to ważne |
|---|---|
| Numer katalogowy | To najpewniejszy punkt odniesienia, bo jeden model pojazdu często ma kilka wersji tego samego modułu. |
| Oś i strona montażu | Element z osi przedniej nie zawsze pasuje do osi napędowej, a prawa i lewa strona potrafią się różnić. |
| Napięcie i typ złącza | W ciężkich pojazdach standardem jest 24 V, ale różnią się wtyczki i układ pinów. |
| Długość przewodu czujnika | Zbyt krótki przewód naciąga wiązkę, zbyt długi łatwo uszkodzić przy montażu. |
| Konfiguracja układu | Inaczej dobiera się część do 4S/4M, inaczej do 6S/6M czy wersji z ESC. |
| Stan używanego elementu | Pęknięcia obudowy, korozja styków i ślady wilgoci to sygnał ostrzegawczy, nawet jeśli część „na zdjęciu wygląda dobrze”. |
Przy zamiennikach dopuszczam oszczędność, ale nie zgaduję. Jeśli nie mam pewności, wolę sprawdzić VIN, tabliczkę ze starego elementu i zdjęcie wtyczki niż kupić moduł, który mechanicznie pasuje, a elektronicznie już nie. W praktyce to właśnie tu widać największą różnicę między tanim zakupem a mądrą naprawą, bo teraz można przejść do pieniędzy i zobaczyć, gdzie naprawdę uciekają koszty.
Ile kosztują najważniejsze elementy EBS
Orientacyjnie na rynku w 2026 roku rozpiętość cen jest duża, bo zależy od producenta, numeru części, wersji pojazdu oraz tego, czy kupujesz element nowy, regenerowany czy z demontażu. W tym segmencie najbardziej mylące są oferty „uniwersalne” - często wyglądają atrakcyjnie, ale po montażu okazuje się, że brakuje zgodności z konkretną konfiguracją.
| Część | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Czujnik prędkości koła | ok. 80-800 zł | Długość przewodu, marka, nowy czy używany, zastosowanie na osi przedniej lub tylnej |
| Moduł pedału hamulca | ok. 300-1 300 zł | Wersja OEM, stan, liczba sensorów, typ zabudowy |
| Modulator osi | ok. 300-4 300 zł | Nowy czy z demontażu, liczba kanałów, marka, zastosowanie w ciągniku lub autobusie |
| Modulator / zawór EBS naczepy | ok. 1 100-2 700 zł | Wersja TEBS, stan, zgodność ze złączem i osprzętem naczepy |
| Sterownik ECU | zwykle wyżej niż czujniki, często kilkaset do kilku tysięcy złotych | Programowanie, wersja software, zgodność z konkretnym układem |
W praktyce najwięcej można zaoszczędzić na dobrym rozpoznaniu usterki, nie na najtańszej części. Jeśli czujnik kosztuje ułamek ceny modulatora, a jego wymiana rozwiązuje problem, naprawa jest szybka i logiczna. Jeśli jednak ktoś wymieni od razu cały moduł „na wszelki wypadek”, łatwo wydać kilka razy więcej niż trzeba. Po samym zakupie sprawa jeszcze się nie kończy, bo montaż i test są równie ważne.
Co sprawdzam po wymianie, żeby błąd nie wrócił
Nowa część nie daje gwarancji sukcesu, jeśli zostaje stary problem z instalacją albo pneumatyka nadal nie trzyma parametrów. Dlatego po montażu robię krótką, ale konsekwentną kontrolę. Tylko wtedy wiem, czy naprawa faktycznie zamknęła temat.
- Sprawdzam zasilanie 24 V i jakość masy, bo niestabilne napięcie potrafi imitować awarię sterownika.
- Oglądam szczelność pneumatyki, bo nawet niewielki ubytek powietrza zmienia zachowanie całego układu.
- Odczytuję dane bieżące z ECU i porównuję sygnały z czujników z reakcją modulatora.
- Kasuję błędy, a potem robię krótki test drogowy i ponowny odczyt.
- Jeśli wymieniam sterownik lub modulator, sprawdzam kodowanie i ewentualną adaptację.
- Przy naczepie kontroluję jeszcze raz złącze ISO 7638, bo ten punkt bardzo często psuje całą układankę.
Najczęstszy błąd po wymianie jest prosty: ktoś montuje nowy element, ale nie usuwa przyczyny, która zniszczyła stary. Zabrudzona wtyczka, luźna masa, nieszczelny przewód albo uszkodzona wiązka wracają wtedy po kilku dniach i robią wrażenie „wadliwej nowej części”. Właśnie dlatego po EBS zawsze idę krok po kroku, a nie po samym odczuciu.
Jak czytam usterki EBS, gdy liczy się szybka naprawa
- Zaczynam od sygnału wejściowego: pedał, czujniki kół, zasilanie.
- Potem sprawdzam komunikację i instalację elektryczną, zwłaszcza CAN oraz złącze ciągnik–naczepa.
- Dopiero później oceniam modulator i sterownik, bo to zwykle droższe elementy.
- Przy naczepie zawsze weryfikuję ISO 7638 i stan wiązek przy ramie oraz przy wejściu do zaworu.
- Przy zamienniku ważniejszy jest numer katalogowy niż sam opis modelu pojazdu.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: w hamulcach ciężkich pojazdów drogi błąd diagnozuje się szybciej niż drogą wymianę „na próbę”. Przy EBS najlepiej działa metoda krok po kroku, bo wtedy najpierw widać zasilanie, sygnały i czujniki, potem modulator, a na końcu sterownik. Dzięki temu naprawa jest krótsza, a ryzyko powrotu usterki dużo mniejsze, szczególnie gdy kupujesz części do konkretnej osi, a nie do całej ciężarówki.
