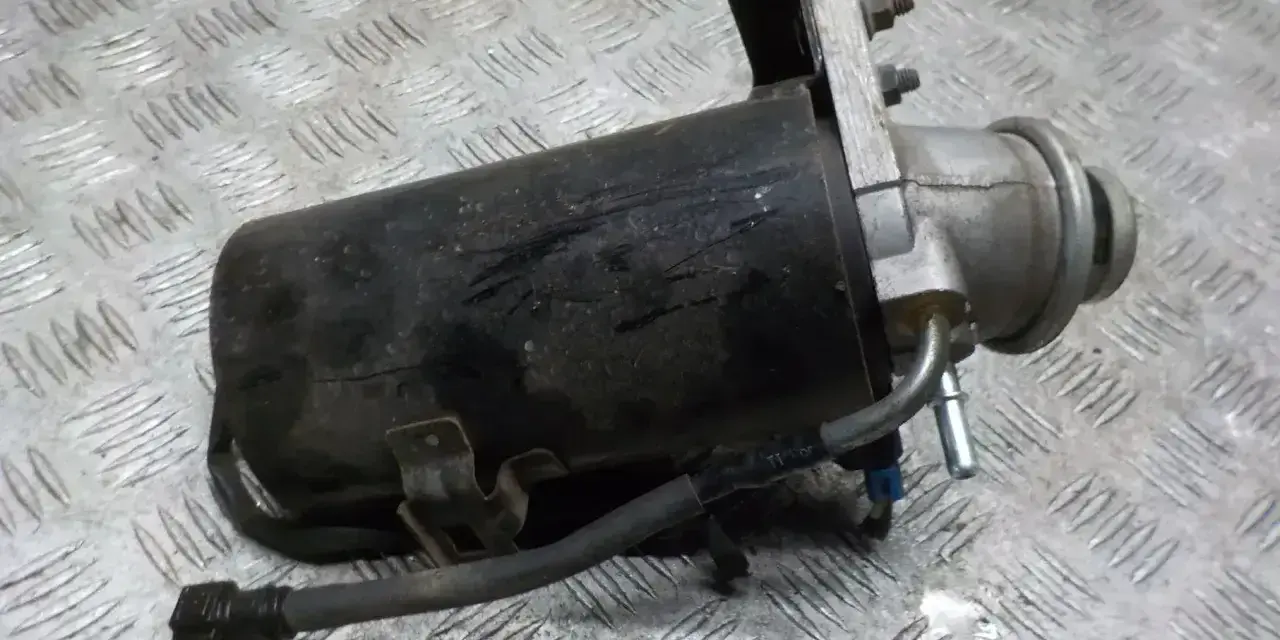

W przypadku filtra paliwa nie ma miejsca na zgadywanie. Liczy się nie tylko dobór części, ale też poprawne ustawienie króćców, szczelność połączeń i sposób odpowietrzenia, bo od tego zależy rozruch, praca pompy oraz trwałość wtrysku. W dieslu błąd potrafi dać objawy od razu: dłuższe kręcenie rozrusznikiem, spadek mocy, nierówną pracę albo zapowietrzenie układu. Ten tekst pokazuje, jak czytać oznaczenia, jak zamontować filtr zgodnie z kierunkiem przepływu i czego unikać, żeby nie narobić sobie kosztów.
Najważniejsze zasady, które warto zapamiętać przed montażem
- Strzałka na obudowie zwykle pokazuje kierunek przepływu paliwa przez filtr, a nie wygodne ułożenie przewodów.
- IN i OUT nie są ozdobą obudowy, tylko realnym wskazaniem wlotu i wylotu.
- W dieslu po wymianie często trzeba odpowietrzyć układ, a czasem także wypełnić filtr czystym paliwem.
- Odwrócony montaż może dać trudny rozruch, szarpanie i zbyt niskie ciśnienie zasilania.
- Jeśli filtr ma separator wody lub podgrzewanie, kierunek montażu jest jeszcze ważniejszy niż w prostych konstrukcjach.
Dlaczego kierunek przepływu ma znaczenie
Filtr paliwa nie jest symetrycznym łącznikiem między przewodami. W środku ma medium filtracyjne, kanały prowadzące paliwo, uszczelnienia i często dodatkowe elementy, które pracują tylko wtedy, gdy paliwo płynie w przewidzianą stronę. W praktyce oznacza to, że kierunek przepływu filtra paliwa jest częścią jego konstrukcji, a nie detalem montażowym.
Ja patrzę na to tak: jeśli producent zaznacza strzałkę, to nie po to, żeby ułatwić życie przy instalacji, tylko żeby układ działał zgodnie z projektem. W nowoczesnych dieslach sprawa jest jeszcze bardziej wrażliwa, bo filtr bywa połączony z separatorem wody, zaworem obejściowym, podgrzewaniem albo powrotem paliwa. W części konstrukcji zawór obejściowy otwiera się dopiero przy wzroście ciśnienia rzędu 1-1,5 bara, więc odwrócenie układu szybko zaburza pracę całego modułu.
Jeśli filtr pracuje niezgodnie z kierunkiem, może gorzej zatrzymywać zanieczyszczenia, sprawiać problemy z napełnieniem, a czasem utrudniać odpływ powietrza z układu. To właśnie dlatego przy wymianie tak ważne są nie tylko sama część, ale też sposób jej wpięcia. Skoro wiadomo już, dlaczego ten detal ma znaczenie, warto przejść do samego odczytywania oznaczeń.
Jak rozpoznać stronę wlotu i wylotu
Najczęściej kieruję się trzema rzeczami: strzałką FLOW, oznaczeniami IN i OUT oraz przebiegiem przewodów w starym filtrze. W wielu obudowach strzałka pokazuje drogę paliwa od strony zasilania do silnika, ale nie zakładałbym tego bez sprawdzenia konkretnego modelu. W filtrach z dodatkowymi króćcami dochodzą jeszcze osobne obiegi powrotu, które łatwo pomylić z głównym przepływem.
| Oznaczenie | Co zwykle oznacza |
|---|---|
| FLOW / strzałka | Kierunek, w którym paliwo ma przechodzić przez wkład lub obudowę. |
| IN | Wlot paliwa od strony zbiornika lub pompy zasilającej. |
| OUT | Wylot paliwa do dalszej części układu, zwykle do pompy wysokiego ciśnienia. |
| RETURN / BACK | Osobny króciec powrotu, jeśli filtr obsługuje dodatkowy obieg. |
| Symbol kropli lub wody | Oznaczenie związane z odwadnianiem albo separatorem wody. |
Jeżeli oznaczeń nie widać, bo obudowa jest zabrudzona albo zestarzała, lepiej ją oczyścić niż polegać na pamięci. Zdarza się też, że nowy filtr wygląda niemal identycznie z obu stron, ale wewnętrznie ma już zupełnie inną geometrię przepływu. W takim przypadku porównanie ze starym elementem pomaga tylko częściowo, a ostatnie słowo powinien mieć schemat serwisowy lub instrukcja producenta. Skoro wiesz już, jak czytać obudowę, można przejść do montażu krok po kroku.
Jak zamontować filtr krok po kroku
Przy wymianie filtra paliwa nie ścigam się z czasem. Najwięcej błędów powstaje wtedy, gdy ktoś chce zrobić wszystko „na szybko”, bez czyszczenia, bez sprawdzenia uszczelek i bez właściwego odpowietrzenia. W dieslu to zwykle kończy się dłuższym rozruchem albo potrzebą powtórzenia całej operacji.
- Zabezpiecz miejsce pracy. Oczyść okolice filtra, żeby brud nie dostał się do układu paliwowego.
- Sprawdź oznaczenia. Zanim odepniesz przewody, upewnij się, który króciec jest wlotem, a który wylotem.
- Wymień uszczelki. Stare oringi i uszczelki zostawiam tylko wtedy, gdy producent wyraźnie to przewidział, ale przy normalnym serwisie wolę nowe elementy.
- Załóż filtr zgodnie ze strzałką. Nie obracaj go „na wyczucie” i nie podmieniaj przewodów miejscami.
- Dokręć zgodnie z zaleceniem. Zbyt mocne dociśnięcie potrafi uszkodzić uszczelnienie albo korpus.
- Odpowietrz układ. W autach z ręczną pompką trzeba ją pompować aż zrobi się twarda; w wersjach z elektryczną pompą często pomaga kilkukrotne włączenie zapłonu.
- Uruchom silnik i sprawdź szczelność. Obejrzyj połączenia, czy nie ma przecieku, zapachu paliwa albo wilgotnych śladów na obudowie.
Jeśli producent dopuszcza zalanie filtra czystym paliwem przed montażem, robię to tylko w absolutnie czystych warunkach. Jeśli nie zaleca takiej procedury, nie wymyślam własnej wersji, bo w nowoczesnych układach common rail lepiej postawić na właściwe odpowietrzenie niż na skróty. Po montażu warto jeszcze zrobić krótką próbę na biegu jałowym i dopiero potem spokojną jazdę testową. To prowadzi nas do najgorszego scenariusza, czyli odwróconego filtra.
Co się dzieje, gdy filtr jest założony odwrotnie
Odwrócony montaż nie zawsze kończy się natychmiastową awarią, ale prawie zawsze wprowadza układ w stan, w którym pracuje gorzej niż powinien. Najczęściej pojawiają się objawy podobne do zużytego filtra albo zapowietrzenia, więc łatwo je zlekceważyć i szukać winy gdzie indziej. W praktyce to właśnie dlatego taki błąd bywa kosztowny.
- Dłuższe kręcenie rozrusznikiem wskazuje, że układ ma problem z napełnieniem filtra albo zasysa powietrze.
- Szarpanie przy przyspieszaniu zwykle oznacza ograniczony przepływ albo niestabilne ciśnienie zasilania.
- Spadek mocy pod obciążeniem może sugerować, że pompa nie dostaje wystarczającej ilości paliwa.
- Kontrolka silnika często pojawia się wtedy, gdy sterownik widzi zbyt niskie lub zbyt zmienne ciśnienie.
- Ślady wycieku przy obudowie są sygnałem, że uszczelnienie albo króciec pracują niezgodnie z projektem.
Ja nie bagatelizuję takich objawów, bo konsekwencje mogą wyjść poza sam filtr. Do gry wchodzą wtedy dodatkowa robocizna, ponowne odpowietrzenie i diagnostyka całego zasilania, a przy długiej jeździe z problemem także przyspieszone zużycie pompy i wtryskiwaczy. W dieslu to szczególnie ważne, bo układ paliwowy jest czuły na spadki ciśnienia i nawet chwilowe zakłócenia potrafią zostawić po sobie ślad. Po takim błędzie nie próbowałbym „przepchnąć” auta do domu na siłę. Lepiej zatrzymać się i wrócić do montażu od początku.
Diesel ma swoje wyjątki
W silnikach wysokoprężnych kierunek przepływu ma jeszcze większe znaczenie niż w prostszych układach benzynowych. Filtr często działa tu jednocześnie jako separator wody, a w niektórych wersjach także jako element z podgrzewaniem. To już nie jest zwykłe sito na brud, tylko część układu, która ma utrzymać stabilne zasilanie w niskich temperaturach i przy gorszej jakości paliwa.
W praktyce spotykam trzy typowe rozwiązania. Pierwsze to proste filtry puszkowe, gdzie liczy się głównie poprawne wpięcie przewodów i szczelność. Drugie to moduły z separatorem wody, gdzie odwrócenie przepływu może zaburzyć odprowadzanie wilgoci. Trzecie to filtry z podgrzewaniem, przydatne zimą, bo pomagają ograniczyć wytrącanie parafiny i spadek drożności. W takim układzie pomyłka w montażu ma większe znaczenie niż w zwykłej obudowie bez dodatkowych funkcji.
Jest jeszcze jedna rzecz, o której łatwo zapomnieć: nie każdy filtr pasujący wymiarami działa tak samo. Dwa elementy mogą mieć identyczne mocowanie, ale inną wydajność przepływu, inny układ kanałów i inny sposób separacji wody. Właśnie dlatego ja nie oceniam filtra po samym wyglądzie. Dla diesla ważne są też warunki pracy, jakość paliwa i interwał wymiany, który często mieści się w przedziale 15-30 tys. km albo raz w roku, zależnie od zaleceń producenta i sposobu eksploatacji. Skoro znamy już wyjątki, zostaje najważniejsza zasada praktyczna: nie zgadywać.
Najbezpieczniej działa jedna zasada: nie zgaduj
Przy układzie paliwowym dokładność zawsze wygrywa z intuicją. Jeśli nie widzisz oznaczeń, masz wątpliwość co do króćców albo filtr ma nietypową obudowę, lepiej sięgnąć po schemat serwisowy niż ryzykować odwrócony montaż. To oszczędza czas, nerwy i pieniądze.
- Porównaj nowy filtr ze starym jeszcze przed demontażem, żeby nie pomylić orientacji króćców.
- Sprawdź strzałkę i oznaczenia IN/OUT, a nie tylko położenie elementu w komorze silnika.
- Po montażu obejrzyj obudowę pod kątem wycieków i wilgotnych śladów paliwa.
- Jeśli silnik odpala gorzej niż zwykle, nie ignoruj tego po jednej wymianie.
- W autach z elektroniką serwisową może być potrzebne odpowietrzenie diagnostyczne albo procedura adaptacji.
W praktyce właśnie ta dyscyplina robi największą różnicę. Poprawnie ustawiony filtr paliwa daje spokojniejszy rozruch, stabilniejsze ciśnienie i mniejsze ryzyko problemów z wtryskiem, a źle założony potrafi zepsuć nawet nową część. Jeśli mam zostawić jedną myśl na koniec, to właśnie tę: przy filtrze paliwa nie wygrywa doświadczenie oparte na domysłach, tylko dokładne odczytanie kierunku przepływu i spokojny montaż zgodny z instrukcją.
