Czujnik temperatury płynu chłodzącego to jeden z tych elementów, które potrafią wpłynąć na rozruch, dawkę paliwa, pracę świec żarowych i zachowanie wentylatorów, choć sam w sobie wygląda niepozornie. W praktyce najczęściej siedzi w kanale cieczy przy głowicy albo w obudowie termostatu, ale w zależności od silnika może być schowany głębiej lub występować w kilku wersjach. Pokażę, jak go znaleźć, jak odróżnić go od innych czujników i co sprawdzić, jeśli dostęp jest kiepski albo zdjęcia z internetu nie pasują do twojego auta. Odpowiadam wprost, gdzie jest czujnik temperatury płynu chłodzącego, bez zgadywania i bez rozbierania połowy komory silnika.
Najkrócej mówiąc, czujnik zwykle siedzi przy termostacie, ale szczegół zależy od silnika i układu chłodzenia
- Najczęstszy punkt startowy to obudowa termostatu lub króciec wodny przy głowicy.
- W wielu dieslach czujnik jest dwuprzewodowym termistorem NTC, który podaje sygnał do sterownika silnika.
- W starszych autach może być osobny nadajnik dla wskaźnika i osobny czujnik dla ECU.
- Jeśli nie widać go z góry, szukaj przy górnym wężu chłodnicy, za dolotem lub pod osłoną silnika.
- Najłatwiej pomylić go z termostatem, czujnikiem wentylatora chłodnicy albo czujnikiem poziomu płynu.

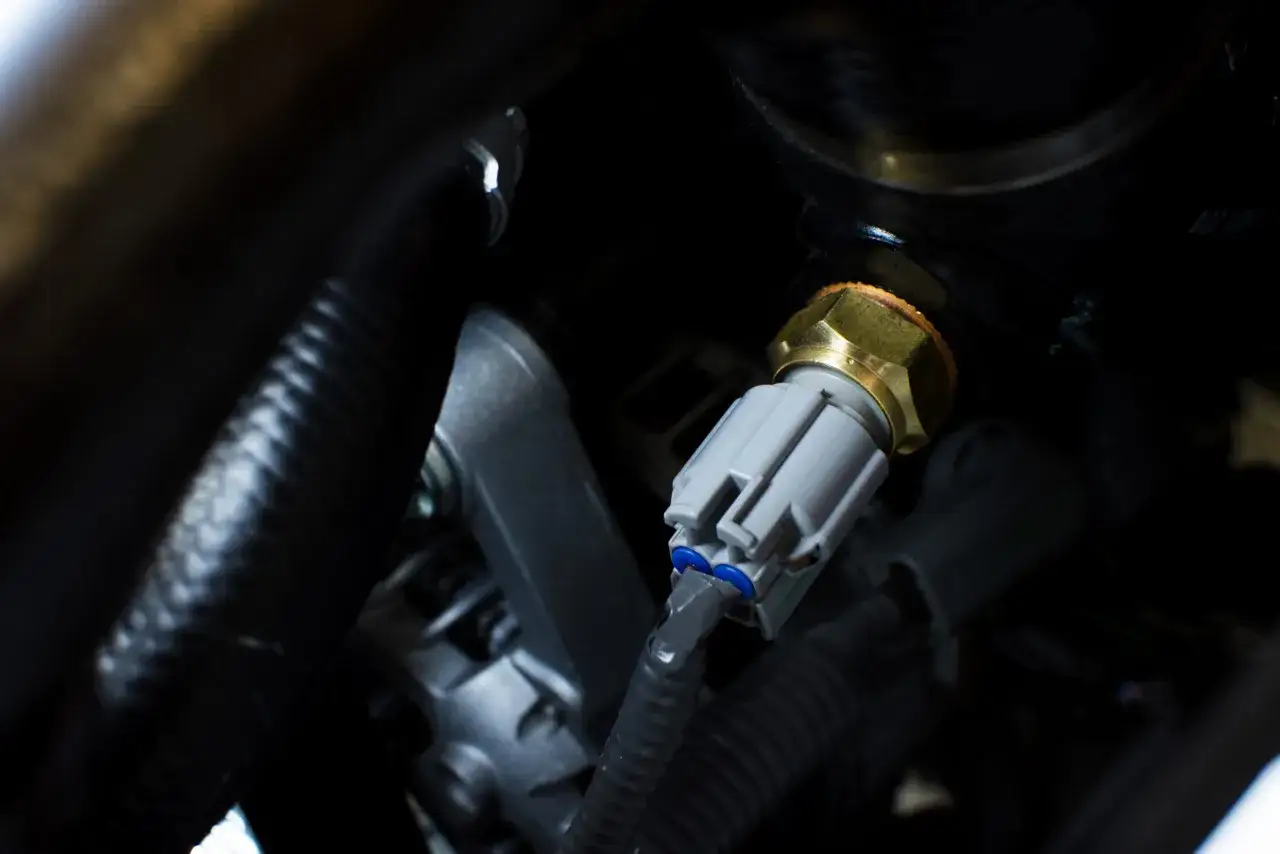

Najczęściej szukaj go przy obudowie termostatu
Jeśli miałbym wskazać jedno miejsce, od którego zaczynam oględziny, byłaby to obudowa termostatu albo króciec wodny wychodzący z głowicy silnika. Właśnie tam płyn chłodzący opuszcza blok w kierunku chłodnicy, więc sterownik dostaje najbardziej użyteczną informację o temperaturze pracy jednostki. To logiczne miejsce montażu, bo czujnik ma mierzyć temperaturę cieczy w punkcie bliskim silnika, a nie temperaturę już wychłodzonego płynu z chłodnicy.
| Miejsce | Jak go rozpoznasz | Co to oznacza w praktyce |
|---|---|---|
| Obudowa termostatu lub króciec wodny przy głowicy | Niewielki element z wtyczką elektryczną, zwykle wkręcony albo wsunięty w kanał cieczy | To najbardziej typowa lokalizacja i zwykle najlepszy punkt startowy przy szukaniu |
| Głowica silnika przy wyjściu płynu | Czujnik siedzi blisko miejsca, z którego wychodzi górny obieg chłodzenia | Często spotykany w starszych konstrukcjach i niektórych dieslach |
| Blok silnika | Element wkręcony w kanał wodny, czasem trudno widoczny z góry | Może współpracować ze sterownikiem albo być osobnym nadajnikiem dla zegarów |
| Układ zintegrowany z plastikowym korpusem | Czujnik jest częścią całego króćca, a nie osobną śrubowaną częścią | W takim rozwiązaniu wymiana bywa większa niż samo odpięcie czujnika |
W praktyce najpierw patrzę na górny przewód chłodnicy, a potem śledzę go aż do miejsca, w którym wchodzi w obudowę termostatu. Jeśli czujnik nie jest widoczny od razu, zwykle nie oznacza to, że go nie ma. Często po prostu zasłania go dolot, filtr powietrza, przewód intercoolera albo osłona silnika. Gdy już wiesz, od czego zacząć, warto przejść do prostego sposobu lokalizacji krok po kroku.
Jak znaleźć czujnik bez rozbierania połowy auta
Ja zawsze zaczynam od zimnego silnika. To nie tylko bezpieczniejsze, ale też wygodniejsze, bo łatwiej odróżnić elementy układu chłodzenia, gdy nie parzą i nie pracują pod ciśnieniem. Szukasz małego czujnika z wtyczką, najczęściej 2-pinową, osadzonego w kanale cieczy albo w plastikowej obudowie przy termostacie.
- Otwórz maskę na zimnym silniku i znajdź górny wąż chłodnicy.
- Śledź wąż do obudowy termostatu lub króćca wodnego przy głowicy.
- Sprawdź okolice metalowych i plastikowych korpusów z przewodami chłodzenia.
- Poszukaj małej wtyczki elektrycznej z przewodem poprowadzonym do wiązki silnika.
- Jeśli nic nie widać, zajrzyj pod osłonę silnika, za dolot i pod obudowę filtra powietrza.
W ciasnych komorach silnikowych najlepiej działa latarka i małe lusterko. Nie raz widziałem, że czujnik był dosłownie na wyciągnięcie ręki, tylko ukryty za rurą dolotową albo pod przewodem od EGR. Warto też pamiętać, że sam element bywa niewielki, ale jego rola w dieslu jest większa, niż sugerowałby rozmiar.
Dlaczego w dieslu miejsce montażu bywa inne niż w benzynie
W dieslu sygnał z czujnika temperatury jest wykorzystywany bardzo szeroko. Sterownik silnika bierze go pod uwagę przy dawce rozruchowej, czasie pracy świec żarowych, strategii dogrzewania, a w wielu autach także przy sterowaniu wentylatorami i logice regeneracji filtra DPF. Dlatego czujnik nie trafia przypadkowo w dowolny punkt układu, tylko tam, gdzie temperatura mówi najwięcej o realnym stanie silnika.
W nowszych autach zwykle spotykam jeden główny czujnik ECT, czyli Engine Coolant Temperature, który przekazuje dane do sterownika, a wskazania na zegarach są wyliczane pośrednio. W starszych dieslach bywało inaczej: osobny nadajnik obsługiwał wskaźnik na desce, a osobny czujnik szedł do ECU. To ważne rozróżnienie, bo dwa podobne elementy mogą wyglądać niemal identycznie, a jednak pełnić zupełnie różne funkcje.
| Wariant układu | Co zwykle spotykam | Jak to czytać podczas szukania |
|---|---|---|
| Nowoczesny diesel | Jeden główny czujnik przy termostacie, dane dla ECU i zegarów | Szukaj przede wszystkim przy obudowie termostatu i na króćcu wodnym |
| Starszy diesel | Osobny czujnik dla sterownika i osobny nadajnik dla wskaźnika | Nie zakładaj, że jeden znaleziony element załatwia cały temat |
| Układ z dodatkowymi obiegami | Dodatkowy czujnik w obiegu pomocniczym, ogrzewaniu lub chłodzeniu EGR | Widoczny czujnik nie zawsze jest tym, który interesuje sterownik główny |
Jeśli szukasz czujnika w dieslu, nie zakładaj, że będzie on dokładnie tam, gdzie na zdjęciu z benzyną. Układ chłodzenia potrafi być zupełnie inaczej poprowadzony, a to prowadzi mnie do kolejnego problemu: pomyłek z innymi elementami, które wyglądają podobnie, ale robią coś innego.
Jak nie pomylić go z termostatem i czujnikiem wentylatora
To jeden z najczęstszych błędów. W praktyce pod maską łatwo uznać, że każdy element z przewodem przy chłodzeniu to już ten właściwy czujnik, a to nieprawda. Termostat nie jest czujnikiem, a czujnik wentylatora albo poziomu płynu zwykle ma zupełnie inne miejsce i zadanie.
| Element | Gdzie zwykle jest | Jak go odróżnić |
|---|---|---|
| Czujnik temperatury płynu chłodzącego | Przy termostacie, głowicy lub króćcu wodnym | Ma wtyczkę elektryczną i siedzi w kanale cieczy prowadzącym z silnika |
| Termostat | W obudowie układu chłodzenia | Zwykle nie ma klasycznej wtyczki, chyba że jest to termostat sterowany elektrycznie |
| Czujnik wentylatora chłodnicy | W chłodnicy lub w jej zbiorniku | Odpowiada za włączanie wentylatora, nie za główny pomiar temperatury silnika |
| Czujnik poziomu płynu | W zbiorniczku wyrównawczym | Ma kontakt z poziomem cieczy, a nie z temperaturą samego silnika |
| Czujnik temperatury powietrza | W dolocie lub w obudowie filtra | Wygląda podobnie, ale mierzy powietrze, nie płyn chłodzący |
Jeśli po odpięciu wtyczki nie widzisz kontaktu z układem cieczy, tylko element siedzący w chłodnicy albo zbiorniczku, to najpewniej patrzysz na inny czujnik. Gdy zdjęcia z internetu nadal nie pasują, trzeba podejść do tematu bardziej metodycznie i sprawdzić samą wersję silnika.
Co zrobić, gdy zdjęcia z internetu nie pasują do twojego silnika
W praktyce najwięcej zamieszania robią różnice w kodzie silnika, roczniku i układzie poprzecznym albo wzdłużnym. Wystarczy niewielka zmiana w konstrukcji, a czujnik ląduje po drugiej stronie głowicy, pod innym przewodem albo w plastikowym korpusie, którego na zdjęciach z ogólnego modelu w ogóle nie widać.
Ja zawsze sprawdzam trzy rzeczy: kod silnika, przebieg przewodów chłodzenia i to, czy obudowa termostatu nie jest zintegrowana z innymi elementami. W niektórych autach czujnik jest wciśnięty w plastikowy moduł razem z króćcami wody, w innych siedzi głębiej pod EGR lub za kolektorem dolotowym. Jeśli masz dostęp do diagnostyki OBD, kody typu P0115, P0116, P0117, P0118, P0119 albo P0128 często potwierdzają, że szukasz właśnie obwodu temperatury cieczy albo termostatu, ale nie zastąpią oględzin.
- Sprawdź kod silnika, a nie tylko nazwę modelu.
- Porównaj przebieg górnego i dolnego węża chłodnicy.
- Ustal, czy czujnik nie jest schowany pod dolotem, EGR lub osłoną silnika.
- Nie zakładaj, że jeden znalaziony element jest jedynym czujnikiem w układzie.
- Jeśli auto ma osobny obwód nagrzewnicy lub dogrzewania, szukaj także dodatkowych sensorów temperatury.
Takie podejście oszczędza najwięcej czasu, bo zamiast zgadywać, eliminujesz kolejne miejsca po kolei. A kiedy już czujnik znajdziesz, warto zatrzymać się jeszcze na chwilę i ocenić, czy sam dostęp nie zdradza problemów, które wkrótce i tak wrócą jako usterka.
Co jeszcze zwykle wychodzi przy okazji i oszczędza drugiej wizyty w garażu
Kiedy czujnik jest już na widoku, nie kończę na samym znalezieniu jego obudowy. Sprawdzam złącze, przewody, ślady wycieku i stan samej obudowy termostatu, bo właśnie tam często zaczyna się drugi problem. Jeśli element jest mokry, skorodowany albo wiązka jest przetarta o sąsiedni przewód, sama lokalizacja czujnika niewiele da bez usunięcia przyczyny.
- Sprawdź, czy na pinach nie ma zielonego nalotu albo śladów płynu.
- Obejrzyj wiązkę w miejscu, w którym idzie przy gorących elementach silnika.
- Skontroluj poziom płynu chłodzącego, bo zapowietrzenie potrafi mylić objawy.
- Jeśli czujnik jest wykręcany, przygotuj nowy O-ring albo uszczelkę.
- Po montażu sprawdź odczyt na zimnym silniku i po rozgrzaniu, najlepiej przez OBD.
Jeśli na zimno widzisz wartość zbliżoną do temperatury otoczenia, a po rozgrzaniu odczyt rośnie płynnie do typowych 85-100°C, najczęściej wszystko jest w porządku. Gdy wskazanie skacze, stoi na skrajnie niskiej wartości albo pokazuje coś kompletnie nierealnego, winny bywa sam czujnik, wtyczka albo przewody, nie cały silnik. Właśnie dlatego przy tej usterce zawsze liczy się nie tylko to, gdzie jest czujnik, ale też w jakim stanie działa cały jego obwód.
