Diesel stracił moc, nierówno reaguje na gaz albo wszedł w tryb awaryjny? Przyczyną może być czujnik MAP, ale podobne objawy daje także nieszczelny dolot, zabrudzony EGR lub problem ze sterowaniem turbosprężarki. Pokażę, jak sprawdzić MAP sensor krok po kroku: od oględzin i czyszczenia, przez pomiar multimetrem, aż po analizę danych z OBD podczas jazdy.
Najważniejsze informacje o diagnostyce czujnika MAP
- Na zgaszonym silniku odczyt MAP powinien być zbliżony do aktualnego ciśnienia atmosferycznego.
- Typowy sensor ma zasilanie referencyjne 5 V, masę i przewód sygnałowy.
- Wartość sygnału zwykle zmienia się płynnie w zakresie około 0,5-4,5 V, ale dokładne dane zależą od modelu auta.
- W dieslu zabrudzenie sadzą i olejem potrafi zakłócić pomiar, dlatego przed wymianą trzeba sprawdzić kanał pomiarowy i dolot.
- Najbardziej miarodajne jest połączenie pomiaru elektrycznego, odczytu OBD i kontroli układu doładowania.
Co robi MAP sensor w dieslu i jakie objawy daje
MAP to czujnik ciśnienia bezwzględnego w kolektorze dolotowym. Sterownik silnika wykorzystuje jego sygnał do oceny ilości powietrza, sterowania dawką paliwa, zaworem EGR oraz geometrią lub zaworem sterującym turbosprężarki. W silniku Diesla jego odczyt ma szczególne znaczenie podczas budowania doładowania.
Czujnik mierzy ciśnienie absolutne, czyli wartość liczona względem próżni. Dlatego wskazanie 1,0 bara przy wyłączonym silniku nie oznacza doładowania 1,0 bara. Po odjęciu ciśnienia atmosferycznego otrzymujemy w przybliżeniu 0 barów doładowania względnego.
Uszkodzenie sensora albo jego zabrudzenie może powodować spadek mocy, ospałą reakcję na gaz, zwiększone zużycie paliwa, kopcenie i zapaloną kontrolkę silnika. Czasem auto działa prawie normalnie, ale sterownik zapisuje błąd związany z niewiarygodnym sygnałem ciśnienia, na przykład P0105-P0109.
Nie traktuję jednak samego kodu błędu jako dowodu uszkodzenia części. Ten sam komunikat może pojawić się przy przerwanym przewodzie, nieszczelności dolotu, problemie z masą albo zacinającym się EGR. Dlatego diagnostykę zaczynam od warunków, w których pracuje sensor.
Zanim zmierzysz, sprawdź dolot, wtyczkę i kanał pomiarowy
W wielu dieslach MAP znajduje się w kolektorze dolotowym lub w przewodzie powietrznym za intercoolerem. Z czasem jego końcówka pokrywa się mieszaniną oleju, sadzy i wilgoci. Taka warstwa może opóźniać reakcję membrany albo częściowo zatkać otwór pomiarowy.
Oględziny bez demontażu
- Sprawdź, czy obudowa sensora nie jest pęknięta i czy wtyczka nie ma śladów wilgoci.
- Porusz delikatnie wiązką przy pracującym silniku. Zmiana obrotów może wskazywać na przerwę w przewodzie, choć nie jest to test rozstrzygający.
- Obejrzyj przewody dolotowe, opaski i intercooler. Ślady oleju przy łączeniu często wskazują na nieszczelność.
- Jeżeli sensor jest połączony cienkim przewodem podciśnieniowym, sprawdź go pod kątem pęknięć i zagięć.
Przed wyjęciem czujnika wyłącz zapłon i poczekaj, aż silnik ostygnie. Po demontażu obejrzyj końcówkę. Cienki nalot można usunąć środkiem do elektroniki lub preparatem przeznaczonym do czyszczenia czujników, ale nie wolno skrobać membrany, wkładać w nią drutu ani zalewać sensora agresywnym rozpuszczalnikiem.
Czyszczenie pomaga tylko wtedy, gdy problemem jest zabrudzenie. Jeżeli element elektroniczny podaje błędny sygnał, po umyciu nic się nie zmieni. Trzeba też usunąć przyczynę osadu, na przykład nadmiar oleju w dolocie, niesprawną odmę lub problemy z układem EGR.

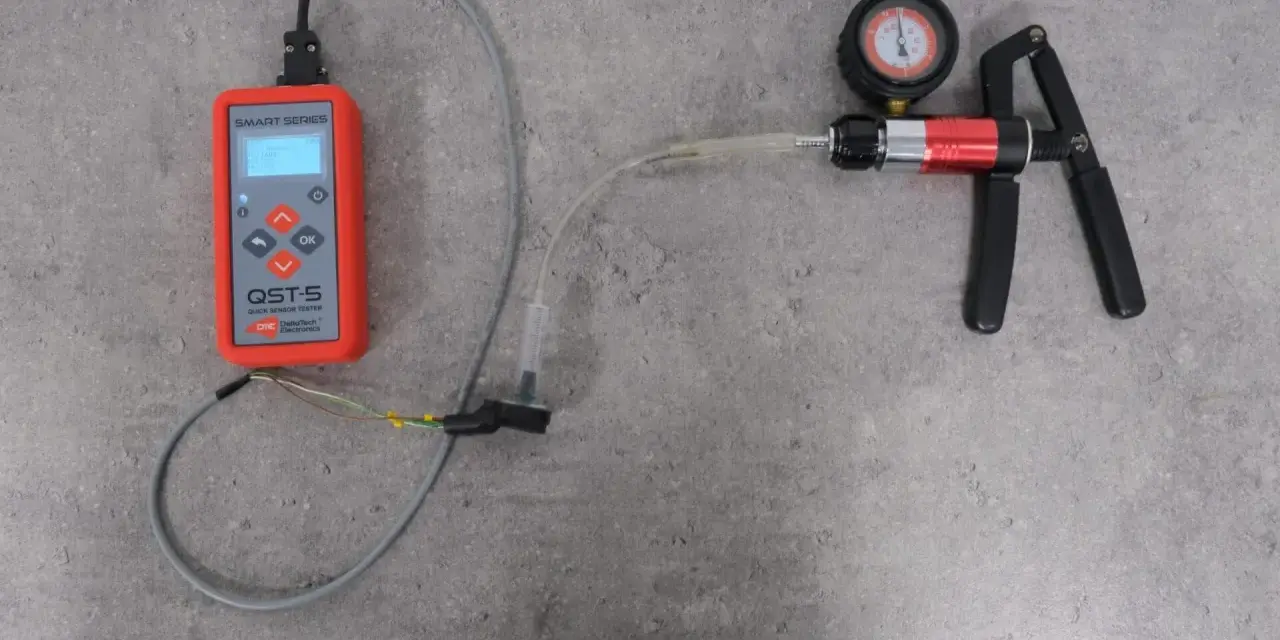

Jak sprawdzić sensor MAP multimetrem krok po kroku
Do podstawowej kontroli potrzebujesz multimetru cyfrowego, schematu pinów dla konkretnego samochodu oraz cienkich końcówek pomiarowych. Nie zgaduj kolejności przewodów na podstawie koloru. W różnych markach masa, zasilanie i sygnał mogą być rozmieszczone inaczej.
Pomiar zasilania i masy
- Ustaw multimetr na pomiar napięcia stałego.
- Włącz zapłon, ale nie uruchamiaj silnika.
- Sprawdź napięcie referencyjne między pinem zasilania a masą. W wielu konstrukcjach powinno wynosić około 5 V.
- Zmierz spadek napięcia między masą sensora a minusem akumulatora. Wyraźna różnica może świadczyć o złym połączeniu masowym.
Brak napięcia 5 V nie oznacza automatycznie uszkodzenia MAP. Ten sam obwód może zasilać inne czujniki, a zwarcie w jednym z nich potrafi obniżyć napięcie w całej gałęzi. Najpierw trzeba sprawdzić schemat i ciągłość przewodów.
Pomiar przewodu sygnałowego
Przy podłączonej wtyczce zmierz napięcie na przewodzie sygnałowym względem masy. Na zgaszonym silniku i włączonym zapłonie odczyt powinien odpowiadać ciśnieniu atmosferycznemu. W wielu analogowych czujnikach będzie to okolica 4-4,5 V, ale nie jest to uniwersalna wartość dla każdego modelu.
Uruchom silnik i obserwuj wskazanie na biegu jałowym. W dieslu z turbodoładowaniem ciśnienie absolutne często pozostaje blisko atmosferycznego, a przy gwałtownym zwiększeniu obrotów powinno zmieniać się w sposób płynny, bez skoków i chwilowych przerw.
Jeżeli napięcie stoi w miejscu, spada do zera, utrzymuje się blisko 5 V albo zmienia się skokowo, podejrzane są sensor, przewód sygnałowy lub złącze. Zwykły multimetr może jednak nie wychwycić bardzo krótkich zakłóceń. Przy trudnych przypadkach lepszy będzie oscyloskop, który pokaże przebieg sygnału w czasie.
| Wynik pomiaru | Możliwa przyczyna | Co sprawdzić dalej |
|---|---|---|
| Brak zasilania 5 V | Przerwa, zwarcie lub problem z obwodem referencyjnym | Bezpieczniki, wiązkę, masę i inne czujniki zasilane z tej samej linii |
| Sygnał stale blisko 0 V | Zwarcie do masy albo uszkodzony sensor | Przewód sygnałowy i napięcie bezpośrednio na pinie |
| Sygnał stale blisko 5 V | Zwarcie do zasilania albo przerwa w obwodzie | Wiązkę, styki wtyczki i dane producenta |
| Odczyt zmienia się skokowo | Zabrudzenie, zużyta membrana lub uszkodzenie przewodu | Sensor po czyszczeniu, wiązkę podczas poruszania i test dynamiczny |
Najpewniejsza próba z OBD podczas jazdy
Tester diagnostyczny często daje szybszą odpowiedź niż sam multimetr. W danych bieżących szukaj pozycji opisanej jako MAP, ciśnienie bezwzględne lub ciśnienie w kolektorze. Zwróć uwagę na jednostki. 100 kPa to około 1,0 bara absolutnego, a nie 1,0 bara doładowania.
Przy wyłączonym silniku i włączonym zapłonie odczyt MAP powinien być zbliżony do ciśnienia atmosferycznego. Zależy ono od pogody i wysokości nad poziomem morza, więc różnica kilku kPa nie musi oznaczać awarii. Dużo większa rozbieżność, na przykład odczyt 60 kPa przy rzeczywistym ciśnieniu atmosferycznym około 100 kPa, jest już mocnym sygnałem ostrzegawczym.
Co obserwować na postoju
- Przy wyłączonym silniku odczyt powinien być stabilny i zbliżony do wartości barometrycznej.
- Na biegu jałowym nie powinno być przypadkowych skoków wskazania.
- Podczas krótkiego zwiększania obrotów sygnał powinien reagować bez wyraźnego opóźnienia.
- Jeśli auto ma osobny czujnik ciśnienia atmosferycznego, porównaj oba odczyty.
Przeczytaj również: Spalanie stukowe diesel objawy – jak je rozpoznać i uniknąć problemów
Test pod obciążeniem
Najwięcej informacji daje jazda z rejestracją parametrów. W bezpiecznym miejscu obserwuj MAP, wymagane ciśnienie doładowania, rzeczywiste ciśnienie doładowania, pozycję sterowania turbiną oraz przepływ powietrza, jeśli samochód ma przepływomierz MAF.
Podczas przyspieszania wartości MAP powinny rosnąć wraz z doładowaniem. Jeżeli sterownik żąda wyższego ciśnienia, a odczyt MAP pozostaje niski, problem może leżeć w turbosprężarce, podciśnieniu, zaworze sterującym, nieszczelności intercoolera albo samym sensorze. Jeden odczyt nie pozwala rozdzielić tych przyczyn, dlatego liczy się porównanie kilku parametrów.
W praktyce bardzo pomocne jest porównanie MAP z ciśnieniem wymaganym przez ECU. Stała różnica między wartościami sugeruje błąd pomiaru lub problem mechaniczny, natomiast chaotyczny sygnał MAP częściej kieruje uwagę na instalację elektryczną albo uszkodzenie czujnika.
Jak odróżnić awarię sensora od problemu z turbo
To miejsce, w którym najłatwiej niepotrzebnie kupić nową część. Brak mocy nie oznacza jeszcze uszkodzonego MAP. W silniku Diesla podobny efekt daje pęknięty przewód intercoolera, zapieczona geometria turbiny, nieszczelny wężyk podciśnienia, zablokowany EGR albo zapchany filtr cząstek stałych.
| Objaw | Bardziej prawdopodobny kierunek diagnozy |
|---|---|
| MAP nie zmienia się mimo zmiany obrotów | Sensor, zasilanie, masa lub przewód sygnałowy |
| MAP reaguje płynnie, ale doładowanie jest za niskie | Nieszczelność dolotu, sterowanie turbiną lub sama turbosprężarka |
| Odczyt MAP jest niewiarygodny już na zgaszonym silniku | Sensor lub jego instalacja elektryczna |
| Ciśnienie chwilowo rośnie, po czym auto traci moc | Przeładowanie, geometria turbiny, zawór sterujący lub tryb awaryjny |
| MAP i MAF pokazują nielogiczne wartości | Nieszczelność, EGR, zabrudzenie dolotu albo problem z jednym z czujników |
Przy diagnostyce nie wymieniałbym sensora tylko dlatego, że pojawił się błąd ciśnienia doładowania. Najpierw sprawdziłbym odczyt na zgaszonym silniku, napięcie zasilania i szczelność dolotu. Dopiero zgodność tych trzech kontroli daje rozsądną podstawę do decyzji o wymianie.
Jeżeli czujnik jest zintegrowany z pomiarem temperatury powietrza, trzeba sprawdzić także drugi obwód. Awaria części temperaturowej może generować dodatkowe błędy i utrudniać interpretację pomiaru ciśnienia.
Co zrobić po czyszczeniu lub wymianie sensora
Po czyszczeniu zamontuj czujnik z właściwym uszczelnieniem i upewnij się, że kanał pomiarowy nie jest zatkany. Uszkodzony albo spłaszczony O-ring może powodować nieszczelność i przekłamywać wynik. Nie dokręcaj obudowy „na siłę”, bo moment dokręcania powinien odpowiadać zaleceniom producenta.
Po wymianie skasuj zapisane błędy, ale nie kończ na samym kasowaniu. Uruchom silnik, sprawdź odczyt MAP na postoju i wykonaj jazdę próbną z obserwacją parametrów. W niektórych samochodach potrzebna jest procedura adaptacji, choć sam czujnik MAP często nie wymaga klasycznego kodowania.
Jeżeli po montażu nowej części problem wraca, sprawdź numer katalogowy oraz zakres pomiarowy. Sensor wyglądający identycznie może mieć inną charakterystykę napięcia. Najbezpieczniejszy wybór to część zgodna z numerem producenta samochodu, a nie wyłącznie z opisem „pasuje do diesla”.
Moja praktyczna kolejność jest prosta: oględziny, kontrola zasilania, odczyt OBD na zgaszonym silniku, test dynamiczny i dopiero na końcu wymiana. Taka ścieżka zwykle pozwala odróżnić tani problem z wiązką lub zabrudzeniem od rzeczywistej awarii czujnika, a przy okazji nie pomija usterek, które mogły go zabrudzić lub uszkodzić.
