W samochodowej klimatyzacji najłatwiej pomylić przewód niskiego i wysokiego ciśnienia, zwłaszcza gdy pod maską wszystko wygląda podobnie. Ten tekst pokazuje, jak rozpoznać stronę niskiego ciśnienia, po czym odróżnić ją od wysokiej oraz kiedy zimny przewód jest normalny, a kiedy już sygnalizuje problem. Przyda się zarówno wtedy, gdy chcesz tylko zrozumieć układ, jak i wtedy, gdy planujesz podłączyć manometr albo sprawdzić klimatyzację bez zgadywania.
W skrócie to grubsza i chłodniejsza linia ssąca
- Przewód niskiego ciśnienia to zwykle grubsza linia ssąca prowadząca od parownika albo akumulatora do sprężarki.
- Pomaga go rozpoznać temperatura: podczas pracy klimatyzacji bywa wyraźnie chłodniejszy od przewodu wysokiego ciśnienia.
- Na złączach serwisowych często pojawia się oznaczenie LP, L lub niebieski korek, ale kolor nie daje stuprocentowej pewności.
- Na pracującym układzie po stronie niskiej ciśnienie zwykle kręci się w okolicach 2-3 bar, a po stronie wysokiej jest dużo wyższe, często 10-16 bar.
- Oszronienie przewodu nie zawsze oznacza awarię, ale gruby lód, słabe chłodzenie i spadek wydajności już wymagają diagnostyki.
Jak rozpoznać przewód niskiego ciśnienia bez rozbierania auta
Ja zawsze zaczynam od trzech rzeczy: średnicy, trasy i temperatury. Przewód niskiego ciśnienia jest zazwyczaj grubszy, bardziej elastyczny i prowadzi od parownika albo akumulatora do sprężarki, czyli tam, gdzie czynnik wraca do kompresora w formie gazu o niższym ciśnieniu. W praktyce najczęściej łatwo go odróżnić od cieńszego przewodu wysokiego ciśnienia, który po stronie tłocznej jest wyraźnie cieplejszy.
Najprostsze cechy do sprawdzenia
- Większa średnica niż po stronie wysokiego ciśnienia.
- Chłodniejsza powierzchnia podczas pracy klimatyzacji.
- Odcinek elastyczny lub przynajmniej bardziej miękki fragment niż na wysokiej stronie.
- Oznaczenie LP, L albo napis low na złączu serwisowym.
- Niebieski korek lub niebieskie oznaczenie, jeśli producent je zastosował.
Dlaczego kolor to tylko wskazówka
Kolor pomaga, ale nie daje pełnej pewności. W jednych autach korek będzie niebieski, w innych czarny, a w jeszcze innych ktoś po serwisie założy element zamienny bez czytelnego oznaczenia. Dlatego ja traktuję kolor jako podpowiedź, a nie dowód. Pewniejsze są: trasa przewodu, jego średnica i zachowanie podczas pracy układu. Kiedy już masz te trzy punkty, łatwiej zrozumieć, skąd dokładnie bierze się chłód i dlaczego przewód prowadzi akurat tędy.
Gdzie przebiega i co robi w obiegu czynnika
Strona niskiego ciśnienia to w uproszczeniu droga powrotna czynnika chłodniczego do sprężarki. Czynnik po odebraniu ciepła w parowniku wraca jako zimny gaz, a sprężarka zasysa go i ponownie podnosi jego ciśnienie. W zależności od konstrukcji auta po drodze może znajdować się akumulator, który chroni sprężarkę przed dostaniem się cieczy do wnętrza kompresora.
Właśnie dlatego ten przewód musi być większy. Przepływa nim gaz, a nie ciecz, więc układ potrzebuje innej geometrii niż po stronie tłocznej. Z praktycznego punktu widzenia ważne jest też to, że low side nie jest tylko „jakąś rurką” - to odcinek, od którego zależy, czy sprężarka pracuje bezpiecznie i czy klimatyzacja w ogóle ma szansę skutecznie chłodzić.
Jeśli przewód jest zatkany, nieszczelny albo źle podłączony po naprawie, objawy bardzo szybko wychodzą na wierzch: spada wydajność chłodzenia, układ zaczyna pracować nierówno, a ciśnienia przestają się zgadzać z temperaturą otoczenia. To właśnie ten układ pomaga mi potem odróżnić niską stronę od wysokiej bez zgadywania po samym wyglądzie.
Jak odróżnić stronę niskiego i wysokiego ciśnienia bez zgadywania
Tu najlepiej sprawdza się prosta tabela porównawcza. Gdy patrzysz na oba przewody obok siebie, różnica zwykle staje się oczywista, ale na pojedynczym ujęciu bywa myląca. Dlatego ja nie opieram się na jednym sygnale, tylko łączę kilka cech naraz.
| Cechy | Strona niskiego ciśnienia | Strona wysokiego ciśnienia |
|---|---|---|
| Funkcja | Powrót gazu do sprężarki | Tłoczenie czynnika do skraplacza i dalej do obiegu |
| Średnica przewodu | Zwykle większa | Zwykle mniejsza |
| Temperatura podczas pracy | Chłodna, czasem wilgotna lub lekko oszroniona | Ciepła albo gorąca |
| Ciśnienie robocze | Najczęściej około 2-3 bar, zależnie od warunków | Najczęściej około 10-16 bar, w upale może być więcej |
| Oznaczenie serwisowe | LP, L, low, często niebieski korek | HP, H, high, często czerwony korek |
Ta tabela działa tylko wtedy, gdy klimatyzacja pracuje. Na wyłączonym układzie ciśnienia się wyrównują, więc sam manometr albo sam dotyk nie wystarczy do uczciwej oceny. Jeśli ktoś próbuje zgadywać na zimnym silniku i bez pracy sprężarki, bardzo łatwo dochodzi do błędnych wniosków. Gdy te różnice są już jasne, można spokojnie ocenić temperaturę przewodu i wyłapać pierwsze objawy usterki.
Co oznacza zimny, oszroniony albo ciepły przewód
Zimny przewód po stronie niskiego ciśnienia jest zazwyczaj normalnym zjawiskiem. To właśnie tam wraca schłodzony gaz, więc powierzchnia potrafi być wyraźnie chłodniejsza od otoczenia, a w wilgotny dzień nawet zapocić się od kondensacji. Ja zwracam uwagę nie na sam fakt chłodu, tylko na jego skalę i na to, czy chłodzenie w kabinie nadal działa poprawnie.
Kiedy wszystko wygląda normalnie
- Przewód jest chłodny, ale nie oblodzony.
- Na końcówkach widać lekki nalot wilgoci.
- Klimatyzacja schładza kabinę stabilnie i bez przerw.
Przeczytaj również: Ile czynnika do klimatyzacji - Jak sprawdzić normę dla Twojego auta?
Kiedy pojawia się sygnał ostrzegawczy
- Na przewodzie tworzy się gruby lód albo szron ciągnący się daleko poza odcinek przy sprężarce.
- Chłodzenie słabnie mimo pracy sprężarki.
- Low side robi się nienaturalnie ciepły zamiast chłodny.
- Temperatura zmienia się skokowo, a nawiew raz chłodzi, raz przestaje.
Za mocne oszronienie zwykle sugeruje problem z ilością czynnika, przepływem przez zawór rozprężny albo zabrudzeniem układu. Ciepły przewód po stronie niskiej też nie jest dobrym znakiem, bo może wskazywać na słabą pracę sprężarki, zbyt małą ilość czynnika lub nieprawidłową pracę całego obiegu. Właśnie przez te błędy wiele osób myli zwykłą diagnostykę z przypadkowym zgadywaniem, więc warto je wyciąć od razu.
Najczęstsze błędy przy sprawdzaniu i dobijaniu klimatyzacji
W praktyce najwięcej szkód robi nie sama awaria, tylko pośpiech. Klimatyzacja jest układem ciśnieniowym i tu naprawdę nie opłaca się działać na oko. Jeśli chcesz uniknąć kosztownego błędu, wystrzegaj się kilku klasycznych potknięć.
- Mylenie portu serwisowego z samym przewodem. To nie to samo, a w wielu autach elementy wyglądają podobnie.
- Ocenianie układu na wyłączonej klimatyzacji. Na postoju bez pracy sprężarki różnice są dużo mniej czytelne.
- Zaufanie wyłącznie kolorowi korka. Niebieski korek pomaga, ale nie zastępuje oznaczeń LP i HP.
- Podłączanie przypadkowego adaptera. W autach z R1234yf złącza są inne, więc „na siłę” to zły kierunek.
- Dobijanie czynnika bez sprawdzenia przyczyny ubytku. Jeśli układ traci czynnik, problemem jest nieszczelność, a nie tylko jego ilość.
- Dotykanie przewodu zaraz po pracy układu bez ostrożności. Zimna lub oszroniona powierzchnia potrafi mocno wychłodzić skórę, a gorąca po stronie wysokiej może parzyć.
Jeśli już chcesz coś sprawdzić samodzielnie, rób to metodycznie: najpierw identyfikacja, potem oznaczenie portu, dopiero później manometr. To prostsze niż rozbieranie połowy komory silnika i dużo bezpieczniejsze. Jeśli chcesz podejść do sprawy rozsądnie, na końcu liczy się prosty checklist, nie odwaga w odkręcaniu czegokolwiek na ślepo.

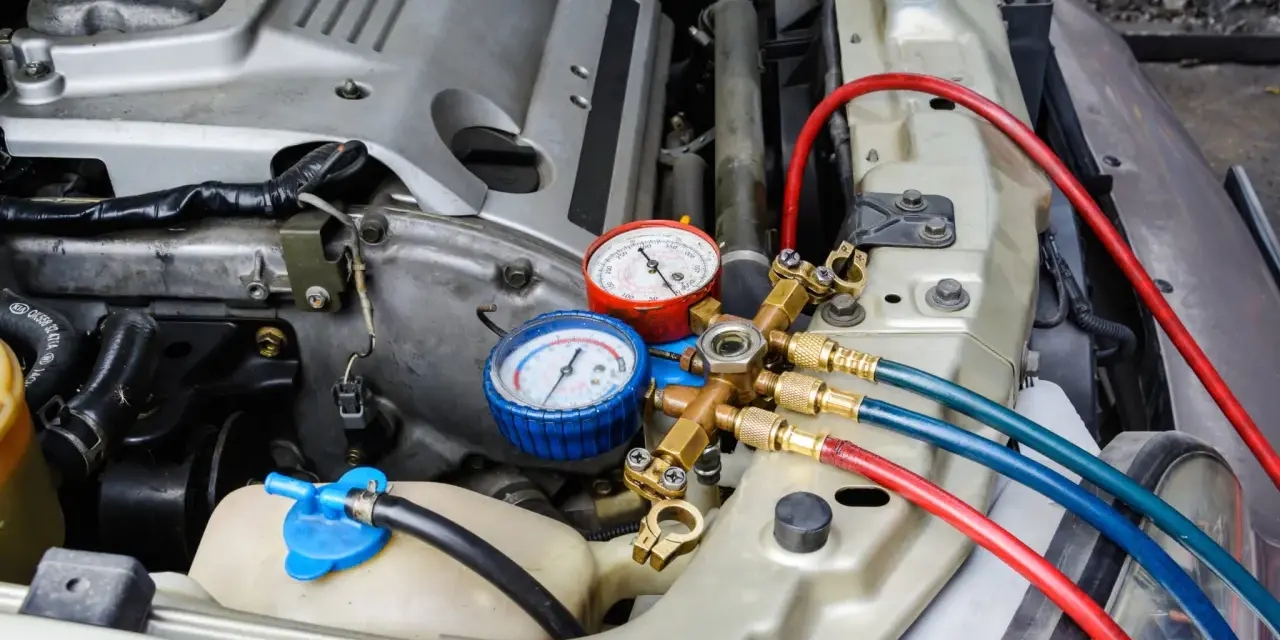

Co sprawdzić przed podłączeniem manometru, jeśli nadal masz wątpliwości
Zanim cokolwiek podepniesz, przejdź przez trzy szybkie kroki. Po pierwsze, sprawdź naklejkę serwisową pod maską - zwykle podaje typ czynnika i bywa pomocna przy identyfikacji układu. Po drugie, znajdź grubszy przewód prowadzący do sprężarki, bo to najczęściej właśnie on jest stroną niskiego ciśnienia. Po trzecie, potwierdź oznaczenie LP, L lub low na porcie serwisowym, a dopiero potem podłącz wyposażenie diagnostyczne.
Jeżeli po tych testach nadal nie masz pewności, nie zgaduj na ślepo. W klimatyzacji różnica między „zwykłym chłodnym przewodem” a realną usterką potrafi być niewielka, a najtańszy błąd to po prostu wizyta w serwisie z manometrami zamiast dalsze eksperymenty.
