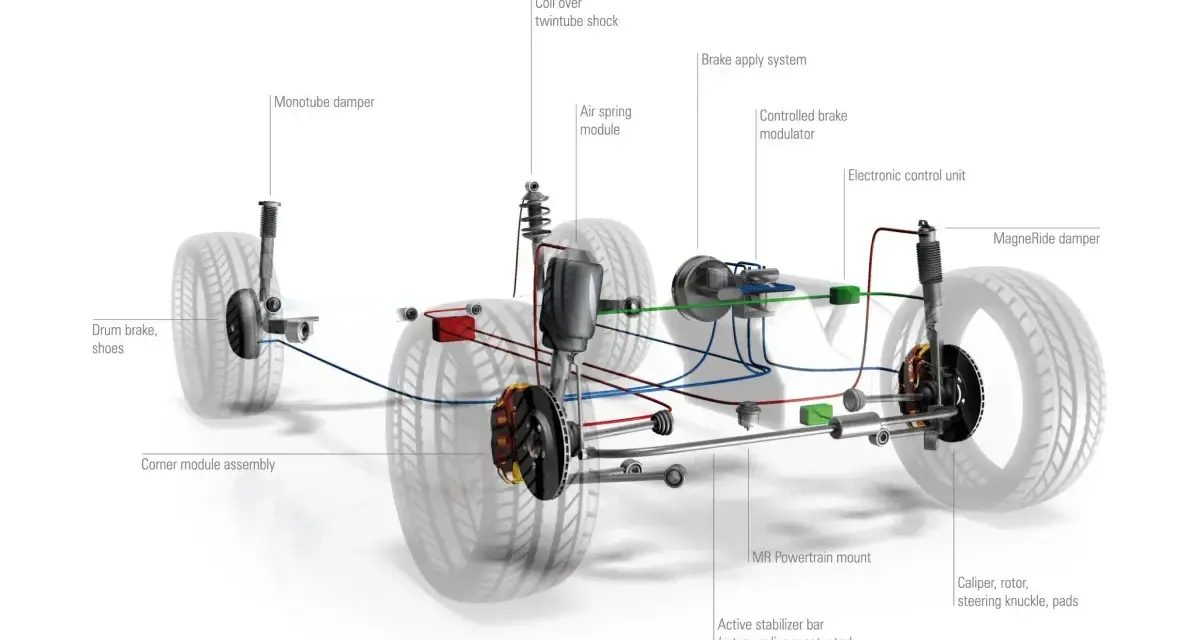

To jedna z tych części, które nie robią wrażenia samą wielkością, ale decydują o tym, czy maszyna trafia dokładnie w punkt, utrzymuje prędkość i nie gubi pozycji przy zmianie obciążenia. Dobrze dobrany układ serwosterowania ma znaczenie w automatyce, CNC, robotyce i wszędzie tam, gdzie ruch musi być kontrolowany, a nie tylko wywołany. Poniżej rozkładam temat na elementy: co to jest, z czego się składa, jak działa i kiedy ma przewagę nad prostszymi napędami.
Najważniejsze informacje o napędzie z precyzyjną regulacją ruchu
- To nie jest sam silnik, tylko cały układ ze sprzężeniem zwrotnym i sterowaniem.
- Najważniejsze elementy to serwomotor, sterownik, enkoder i odpowiednio dobrana mechanika.
- O przewadze nad prostszymi napędami decydują dynamika, powtarzalność i odporność na zmienne obciążenie.
- Przy doborze liczą się moment, prędkość, bezwładność, cykl pracy i sposób komunikacji ze sterownikiem maszyny.
- Najczęstsze problemy wynikają z błędnego strojenia, złego okablowania i ignorowania warunków pracy.
Czym jest układ z pętlą zwrotną i gdzie się go stosuje
W najprostszych słowach to układ, który nie tylko wykonuje ruch, ale też sprawdza, czy wykonał go dokładnie tak, jak trzeba. Sterownik wysyła polecenie, enkoder odczytuje rzeczywiste położenie lub prędkość, a elektronika natychmiast koryguje odchyłkę. Dzięki temu taki napęd nadaje się do osi liniowych, stołów obrotowych, podajników, manipulatorów i maszyn, które muszą pracować szybko, ale bez utraty dokładności.
Ja patrzę na to praktycznie: tam, gdzie zwykły silnik ma po prostu kręcić, serwomotor ma jeszcze „pilnować” wyniku. To ważna różnica, bo w aplikacjach przemysłowych nie chodzi wyłącznie o obrót, lecz o ruch w określonym czasie, z konkretnym przyspieszeniem i pod obciążeniem, które potrafi się zmieniać w trakcie cyklu.
W motoryzacji i przemyśle samochodowym takie rozwiązania spotyka się m.in. w liniach montażowych, urządzeniach testowych, przenośnikach i stanowiskach pozycjonujących. Właśnie tam dokładność ruchu przekłada się na jakość montażu, powtarzalność i mniejszą liczbę odrzutów. To prowadzi prosto do pytania, z czego ten układ właściwie się składa.
Z czego składa się układ i za co odpowiada każdy element
W praktyce nie kupuje się „samego” napędu, jeśli zależy nam na precyzji. Najczęściej mówimy o zestawie elementów, które muszą ze sobą współpracować bez zgrzytów.
Serwomotor
To część wykonawcza, czyli silnik, który zamienia energię elektryczną na ruch. W odróżnieniu od prostych silników jest projektowany pod dynamikę, płynną regulację i częste zmiany obciążenia. Liczy się tu nie tylko moc, ale też moment obrotowy, bezwładność wirnika i odpowiedź na sygnały sterujące. W praktyce wiele napędów ma chwilowy zapas momentu na poziomie około 200-300% wartości nominalnej, ale tylko w określonych warunkach i przez ograniczony czas.
Sterownik napędu
Odpowiada za podawanie odpowiednich sygnałów do silnika i za bieżące korygowanie pracy całego układu. To właśnie on decyduje, jak agresywnie napęd ma reagować, jak ustawiać przyspieszenie, kiedy hamować i jak zachować się przy przeciążeniu. Bez dobrego strojenia nawet drogi zestaw potrafi działać nerwowo albo niestabilnie.
Enkoder
To czujnik położenia i prędkości. Może być inkrementalny albo absolutny. Pierwszy jest zwykle tańszy i często wymaga bazowania po starcie, drugi lepiej pamięta pozycję po zaniku zasilania. W aplikacjach, w których przestój jest kosztowny, ta różnica bywa ważniejsza niż sama cena podzespołu.
Przeczytaj również: Jaki płyn do chłodnicy Nissan Micra K12? Sprawdź, aby uniknąć problemów
Mechanika i osprzęt
Przekładnia planetarna, śruba kulowa, sprzęgło, prowadnice czy hamulec trzymający też mają znaczenie. Jeśli mechanika ma luzy albo źle dobrane przełożenie, precyzja całego układu spada, nawet gdy elektronika jest bardzo dobra. W pionowych osiach hamulec nie jest dodatkiem, tylko zabezpieczeniem przed opadnięciem obciążenia po zaniku zasilania.
Właśnie dlatego przy doborze patrzę na cały zestaw, a nie na pojedynczy katalogowy parametr. To dobry moment, żeby przejść od budowy do samej zasady działania.

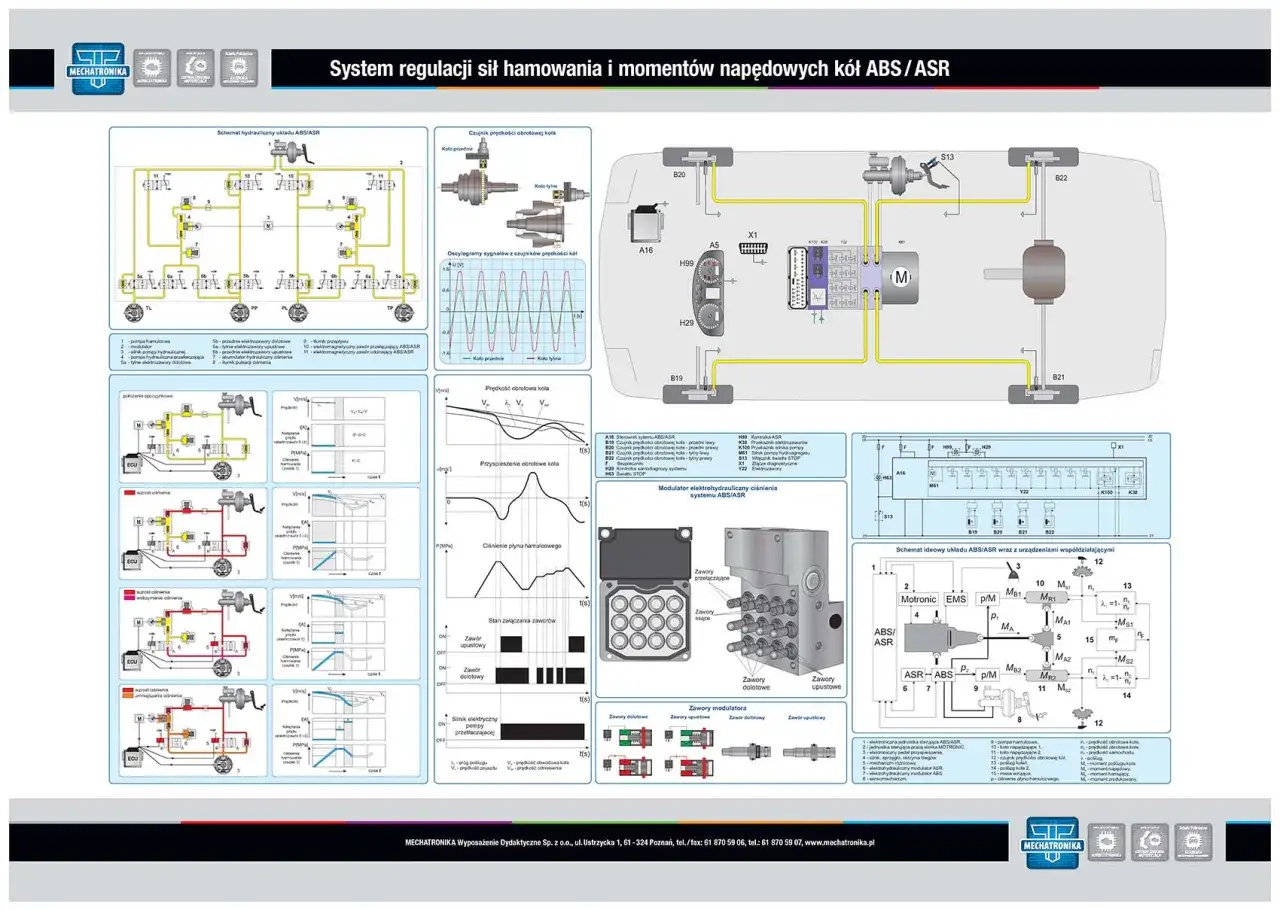

Jak działa zamknięta pętla sterowania
Mechanizm pracy jest prosty w założeniu, ale bardzo skuteczny. Sterownik wysyła polecenie ruchu, na przykład do określonej pozycji albo zadaną prędkość. Enkoder mierzy aktualny stan osi, a układ porównuje go z wartością zadaną. Gdy pojawia się różnica, sterownik natychmiast zwiększa lub zmniejsza sygnał tak, żeby błąd zniknął możliwie szybko.
- Pojawia się zadanie ruchu: pozycja, prędkość albo moment.
- Sterownik uruchamia motor i kontroluje jego odpowiedź.
- Enkoder zwraca informację o rzeczywistym położeniu lub prędkości.
- Układ koryguje odchyłkę i stabilizuje ruch.
To właśnie tutaj wychodzi przewaga nad napędem „na ślepo”. Jeśli obciążenie nagle wzrośnie, układ nie musi zgadywać, co się dzieje, tylko widzi błąd i reaguje. W dobrze dobranej aplikacji daje to płynne rozpędzanie, pewne hamowanie i mniejsze ryzyko zgubienia pozycji.
Oczywiście ta zaleta ma cenę: konfiguracja jest bardziej wymagająca, a strojenie trzeba robić rozsądnie. Zbyt agresywne nastawy powodują drgania, zbyt zachowawcze spowalniają cykl. W praktyce liczy się więc nie tylko sam hardware, ale też to, jak go ustawimy.
Kiedy serwo wygrywa z silnikiem krokowym
To porównanie wraca bardzo często i słusznie, bo oba rozwiązania trafiają do podobnych zastosowań, ale nie są zamienne w każdym scenariuszu. Jeśli ruch ma być szybki, powtarzalny i odporny na zmienne obciążenie, układ z feedbackiem zwykle daje wyraźnie lepszy efekt.
| Cecha | Serwomotor | Silnik krokowy | Praktyczny wniosek |
|---|---|---|---|
| Dokładność pod obciążeniem | Wysoka, bo układ koryguje błąd na bieżąco | Dobra przy stabilnych warunkach, słabsza przy przeciążeniu | Serwomotor lepiej znosi zmienny opór i dynamiczny cykl |
| Prędkość pracy | Sprawdza się przy wysokich obrotach i szybkich zmianach | Zwykle lepszy w prostszych, wolniejszych zadaniach | Przy szybkim pozycjonowaniu przewaga jest po stronie serwomechanizmu |
| Ryzyko utraty pozycji | Niskie, bo pozycja jest stale kontrolowana | Wyższe, zwłaszcza przy zbyt dużym obciążeniu | Gdy błąd pozycji jest kosztowny, feedback ma większe znaczenie niż prostota |
| Koszt wdrożenia | Zwykle wyższy | Zwykle niższy | Do prostych osi krokowiec bywa wystarczający i tańszy |
| Strojenie i uruchomienie | Bardziej wymagające | Zazwyczaj prostsze | Do krótkich projektów z małym ryzykiem błędu krokowiec jest łatwiejszy na start |
W skrócie: jeśli liczy się głównie niski koszt i umiarkowana dynamika, prostszy napęd często wystarczy. Jeśli jednak masz maszynę, która ma powtarzać ruch setki razy na godzinę, pracować z różnym obciążeniem i nie gubić kroku w krytycznym momencie, układ serwosterowania jest rozsądniejszym wyborem.
To prowadzi do najważniejszej części praktycznej, czyli doboru parametrów, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Jak dobrać parametry do konkretnej maszyny
Nie zaczynam od katalogu, tylko od pytania: co dokładnie ma robić oś i w jakim tempie? Dopiero potem dobieram moment, prędkość, komunikację i elementy mechaniczne. Dobrze jest rozbić to na kilka punktów.
- Moment obrotowy - musi pokryć nie tylko normalną pracę, ale też start, hamowanie i chwilowe przeciążenia. Ja zwykle zostawiam 20-30% zapasu, zamiast dobierać napęd „na styk”.
- Prędkość - jeśli cykl wymaga szybkiego dojazdu, napęd musi utrzymać stabilność także przy wyższych obrotach, nie tylko na papierze.
- Bezwładność obciążenia - duża masa na osi wymusza ostrożniejszy dobór, bo zbyt mały motor będzie pracował nerwowo, a układ trudniej ustabilizować.
- Cykl pracy - jeśli masz wiele startów i hamowań w krótkim czasie, liczy się nie tylko moc chwilowa, ale też odprowadzanie ciepła.
- Typ enkodera - inkrementalny wystarczy tam, gdzie po restarcie można wykonać bazowanie. Absolutny oszczędza czas w maszynach, które nie lubią przestojów.
- Zasilanie i sterowanie - małe układy pracują często z niskim napięciem stałym, a przemysłowe zestawy zasilane są najczęściej z 230 V albo 400 V AC. Trzeba to dopasować do istniejącej infrastruktury.
W aplikacjach ruchu liniowego nie ignoruję też przełożenia między obrotami silnika a ruchem osi. Śruba kulowa, pasek czy przekładnia potrafią zmienić zachowanie układu bardziej, niż się wydaje na pierwszy rzut oka. Dobre dobranie mechaniki jest często równie ważne jak sam motor.
Gdy te parametry są już ustawione, zostaje ostatni etap, czyli uniknięcie błędów, które w praktyce psują najwięcej wdrożeń.
Najczęstsze błędy przy montażu i eksploatacji
Najczęściej problem nie polega na tym, że napęd jest „zły”, tylko na tym, że został użyty w nieodpowiedni sposób. To kilka potknięć, które widzę najczęściej:
- dobór silnika bez uwzględnienia bezwładności całej osi,
- brak zapasu momentu przy częstych przyspieszeniach,
- zbyt słabe ekranowanie przewodów enkodera i zasilania,
- ignorowanie bazowania w układach inkrementalnych,
- praca w zbyt wysokiej temperaturze albo przy słabym chłodzeniu,
- niedoszacowanie luzów mechanicznych i zużycia przekładni.
W praktyce najdroższy bywa błąd trzeci i czwarty, bo wtedy problem nie ujawnia się od razu. Maszyna uruchamia się poprawnie, ale po kilku cyklach pojawiają się rozjazdy pozycji, zakłócenia albo niestabilna praca. Ja zawsze wolę poświęcić więcej czasu na okablowanie i testy niż później szukać źródła losowych alarmów.
Jeśli układ ma pracować w pionie, pod dużym obciążeniem albo w środowisku o silnych zakłóceniach elektrycznych, trzeba podnieść poprzeczkę jeszcze wyżej. To są warunki, w których teoria z katalogu szybko zderza się z realną pracą maszyny.
Co sprawdzić, zanim zamówisz napęd do maszyny
Gdybym miał zamykać ten temat jednym praktycznym zaleceniem, powiedziałbym tak: nie kupuj samego silnika, tylko kompletny układ z jasno opisanym celem zastosowania. Wtedy łatwiej dobrać moment, enkoder, zasilanie i sposób sterowania do rzeczywistych warunków, a nie do katalogowej tabeli.
Przed wyborem sprawdzam jeszcze trzy rzeczy: czy maszyna wymaga absolutnej pozycji po starcie, jak często zmienia się obciążenie i czy ważniejsza jest cena wejścia, czy stabilność cyklu. To właśnie te odpowiedzi zwykle przesądzają, czy lepszy będzie prostszy napęd, czy pełny serwomechanizm z porządnym feedbackiem. W dobrze dobranym układzie zyskujesz nie tylko precyzję, ale też spokój przy uruchomieniu i mniejszą liczbę problemów po kilku miesiącach pracy.
