Wał korbowy to element, od którego zależy, czy ruch tłoków zostanie płynnie zamieniony na obrót i przekazany dalej do napędu. W tym artykule pokazuję, jak wygląda jego konstrukcja, z jakich części się składa, dlaczego wyważenie i smarowanie mają tak duże znaczenie oraz po czym poznać, że zaczyna się zużywać. W praktyce budowa wału korbowego decyduje nie tylko o kulturze pracy silnika, ale też o jego trwałości pod obciążeniem.
Najkrócej: wał korbowy przenosi siłę tłoków i stabilizuje pracę silnika
- Przekształca ruch posuwisto-zwrotny tłoka w ruch obrotowy.
- Składa się z czopów głównych, czopów korbowych, ramion, przeciwwag i kanałów olejowych.
- Jego geometria zależy od układu silnika, na przykład rzędowego, widlastego albo boksera.
- O trwałości decydują materiał, obróbka cieplna, smarowanie i wyważenie.
- Typowe objawy zużycia to metaliczny stuk, spadek ciśnienia oleju, opiłki w oleju i wibracje.
- Po zatarciu lub pęknięciu naprawa ma sens tylko wtedy, gdy wał da się bezpiecznie obrobić i ponownie wyważyć.
Jak wał korbowy zamienia ruch tłoka w obrót
Najprościej wyobrazić go sobie jako mechanicznego tłumacza energii. Tłok porusza się góra-dół, korbowód przenosi ten ruch na czop korbowy, a sam wał zamienia go w obrót potrzebny do pracy całego silnika. Z punktu widzenia kierowcy najważniejsze jest to, że bez tego elementu nie byłoby ani płynnego biegu jałowego, ani możliwości przekazania momentu do skrzyni biegów.
W silniku czterosuwowym jeden pełny cykl pracy zajmuje dwa obroty wału, więc każdy impuls spalania musi zostać „wygładzony” przez masę wału, przeciwwagi i koło zamachowe. To właśnie dlatego wał nie jest zwykłym prostym prętem, tylko precyzyjnie zaprojektowanym elementem o określonym kształcie, masie i geometrii. Przy dieslu ma to jeszcze większe znaczenie, bo wysoki stopień sprężania i duży moment obrotowy już od niskich obrotów mocno obciążają cały układ korbowy.
- Przyjmuje siłę z korbowodów i oddaje ją jako obrót.
- Pomaga wyrównać nierówności pracy kolejnych cylindrów.
- Współpracuje z kołem zamachowym, które dodatkowo stabilizuje pracę silnika.
- Przenosi napęd na elementy osprzętu, zależnie od konstrukcji jednostki.
Żeby dobrze ocenić taki element, trzeba zejść poziom niżej i zobaczyć, z czego dokładnie się składa.

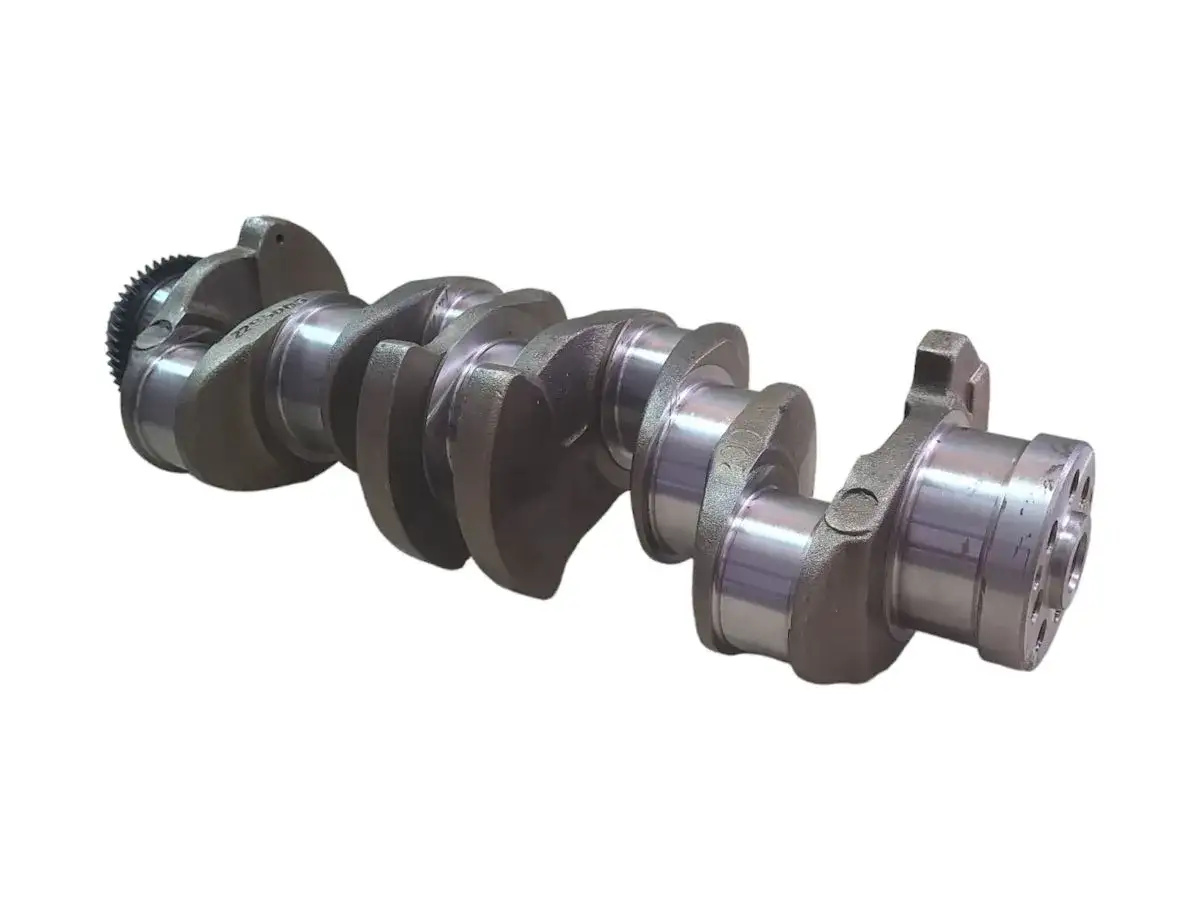

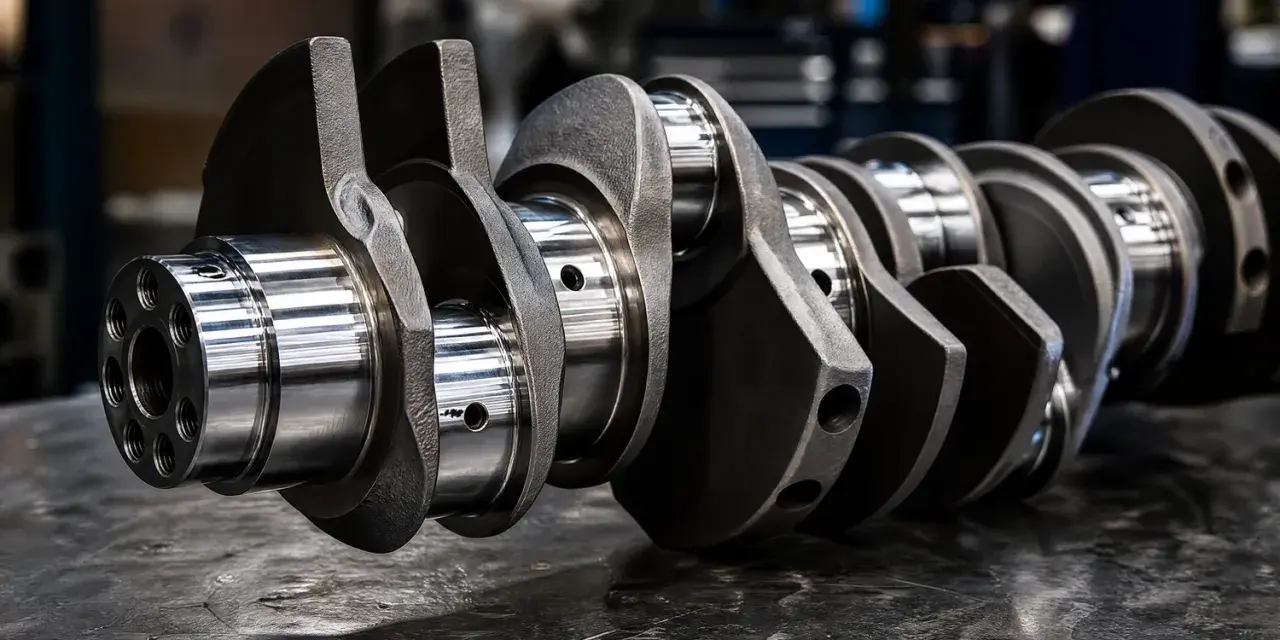

Z jakich części składa się wał korbowy
Na pierwszy rzut oka wał wygląda jak jeden odlew albo odkuwka, ale w praktyce tworzy go kilka ściśle współpracujących części. Każda ma własną funkcję i każda pracuje pod innym rodzajem obciążenia. Gdy któryś z tych elementów traci geometrię, problem zwykle nie zatrzymuje się na samym wale, tylko przechodzi na panewki, korbowody i resztę silnika.
| Element | Rola | Dlaczego jest ważny |
|---|---|---|
| Czopy główne | Opierają wał w łożyskach głównych bloku | Decydują o osiowości i spokojnej pracy całej jednostki |
| Czopy korbowe | Łączą wał z korbowodami | Przenoszą największe obciążenia od spalania i ruchu tłoka |
| Ramiona wykorbienia | Łączą czopy główne z korbowymi | Przenoszą naprężenia i odpowiadają za sztywność konstrukcji |
| Przeciwwagi | Równoważą masy wirujące i część mas posuwistych | Ograniczają drgania, hałas i zużycie łożysk |
| Kanały olejowe | Dostarczają olej do czopów i panewek | Tworzą film olejowy, bez którego zużycie rośnie błyskawicznie |
| Powierzchnia oporowa i kołnierz | Kontrolują luz osiowy i współpracę z kołem zamachowym | Wpływają na stabilność pracy oraz na poprawne spasowanie układu napędowego |
Ważny jest też sam rozstaw czopów i ich liczba. W silnikach rzędowych konstrukcja bywa prostsza, a w jednostkach widlastych część cylindrów potrafi korzystać ze wspólnych czopów korbowych. To z kolei prowadzi do kolejnego pytania: dlaczego ten sam element wygląda inaczej w zależności od układu silnika?
Jak konstrukcja zmienia się w zależności od układu silnika
Nie każdy wał korbowy jest zbudowany według tego samego wzoru. Inaczej projektuje się go dla silnika rzędowego, inaczej dla widlastego, a jeszcze inaczej dla boksera. Różnice wynikają z liczby cylindrów, kolejności zapłonu, wymagań dotyczących wyważenia i miejsca, jakie konstruktor ma do dyspozycji w komorze silnika.
| Układ silnika | Charakter konstrukcji wału | Co zyskuje kierowca | Na co trzeba uważać |
|---|---|---|---|
| Rzędowy | Najczęściej prostszy układ czopów i ramion | Łatwiejsza produkcja, zwykle lepsza przewidywalność serwisowa | Przy większej liczbie cylindrów rosną wymagania dotyczące wyważenia |
| V | Część cylindrów może pracować na wspólnych czopach korbowych | Kompaktowe wymiary i duży potencjał momentu obrotowego | Większa złożoność balansu i większe znaczenie kolejności zapłonu |
| Bokser | Układ sprzyja naturalnemu równoważeniu ruchów tłoków | Niska wibracja i dobra kultura pracy | Specyficzna budowa i mniej typowe rozwiązania serwisowe |
W dieslach osobowych najczęściej spotyka się konstrukcje rzędowe, zwłaszcza czterocylindrowe, bo są proste, trwałe i dobrze znoszą duże obciążenia. W większych jednostkach V6 albo V8 wał musi być krótszy, ale jednocześnie bardziej wymagający pod względem wyważenia. To dlatego sama geometria nie wystarcza - równie ważne są materiał i sposób wykonania.
Materiały i obróbka decydują o trwałości
W praktyce wybór między odlewem a odkuwką robi ogromną różnicę. Wały kute są zwykle droższe, ale lepiej znoszą wysokie ciśnienia spalania i zmęczenie materiału, więc częściej trafiają do mocniej obciążonych diesli i silników nastawionych na duży moment. Odlewy z wysokowytrzymałego żeliwa są tańsze i w spokojniejszych jednostkach w pełni wystarczające, ale mają mniejszy zapas w sytuacjach ekstremalnych.
| Technologia | Typowe zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Odlew | Silniki seryjne, mniej wysilone konstrukcje | Niższy koszt i dobra powtarzalność produkcji | Mniejsza odporność na skrajne przeciążenia |
| Kucie | Diesle o wysokim momencie, jednostki pracujące ciężko i długo | Lepsza odporność na pękanie i zmęczenie materiału | Wyższa cena i większe wymagania obróbcze |
| Obróbka cieplna czopów | Większość nowoczesnych wałów dobrej jakości | Twardsza powierzchnia, wolniejsze zużycie panewek | Nie naprawi błędów smarowania ani złego montażu |
Zwracam też uwagę na promienie przejść między czopami a ramionami. Tam koncentrują się naprężenia, więc zbyt ostre krawędzie albo słaba jakość wykonania zwiększają ryzyko pęknięcia. Wysokiej klasy wał ma precyzyjnie obrobione powierzchnie, bo w tym elemencie nie ma miejsca na przypadek. To jednak nadal nie wyczerpuje tematu, bo nawet najlepszy materiał nie obroni się bez właściwego smarowania i wyważenia.
Smarowanie i wyważenie robią większą różnicę, niż się wydaje
W dobrze zaprojektowanym wale olej nie trafia do czopów „przypadkiem”. Kanały olejowe prowadzą go z łożysk głównych do czopów korbowych, gdzie tworzy cienki film oddzielający metal od metalu. Ten film jest krytyczny, bo przy dużym nacisku panewki nie mogą pracować na sucho nawet przez chwilę.
Równie ważne są przeciwwagi. Ich zadaniem jest równoważenie sił powstających w czasie obrotu i części mas związanych z ruchem tłoków. Bez nich wał wibrowałby mocniej, panewki zużywałyby się szybciej, a silnik pracowałby twardo i głośno. W praktyce po szlifie albo naprawie warto sprawdzić nie tylko średnicę czopów, ale też bicie i wyważenie całego elementu, bo minimalne odchyłki potrafią skrócić jego żywotność bardziej, niż wielu kierowców zakłada.
- Sprawne smarowanie chroni panewki przed zatarciem.
- Przeciwwagi ograniczają drgania i obciążenie łożysk.
- Prawidłowe wyważenie poprawia kulturę pracy silnika.
- Nieprawidłowy luz osiowy może dać objawy podobne do problemów z innymi elementami osprzętu.
Gdy ten układ zaczyna szwankować, objawy zwykle pojawiają się szybciej, niż kierowca chciałby przyznać.
Jak rozpoznać zużycie albo uszkodzenie
W przypadku wału korbowego nie warto liczyć na to, że problem „sam się ułoży”. Jeżeli czopy są zużyte, panewki wyraźnie stukają, a w oleju pojawiają się opiłki, uszkodzenie zwykle postępuje bardzo szybko. W dieslu, który pracuje pod większym obciążeniem, takie objawy są szczególnie groźne, bo zniszczenie jednego elementu bardzo szybko pociąga za sobą następne.
| Objaw | Co może oznaczać | Jak reagować |
|---|---|---|
| Metaliczny stuk z dolnej części silnika | Luz na panewkach, wybity czop, brak właściwego filmu olejowego | Natychmiast ograniczyć pracę silnika i wykonać diagnostykę |
| Opiłki w oleju lub filtrze | Zużycie panewek, czopów albo początek zatarcia | Nie jeździć dalej, tylko rozebrać i ocenić stan elementów |
| Spadek ciśnienia oleju | Zbyt duże luzy, zużyta pompa, nieszczelność lub przytkane kanały | Sprawdzić układ smarowania zanim dojdzie do większego zniszczenia |
| Wibracje przy określonych obrotach | Niewyważenie wału, skrzywienie, problem z kołem zamachowym albo osprzętem | Zweryfikować geometrię i wyważenie całego zespołu |
Regeneracja ma sens wtedy, gdy da się bezpiecznie przeszlifować czopy, zachować tolerancje i nie ma pęknięć zmęczeniowych. Jeśli wał był przegrzany, pracował na sucho albo po zatarciu doszło do głębokiego uszkodzenia powierzchni, wymiana często jest rozsądniejsza niż kolejny, ryzykowny remont. To prowadzi do ostatniej, praktycznej kwestii: na co patrzeć, gdy silnik trafia do remontu albo przed zakupem auta.
Na co zwracam uwagę przy remoncie silnika diesla
W takich sytuacjach patrzę na trzy rzeczy: geometrię, stan powierzchni i historię obciążenia. Jeżeli wał ma rysy, przebarwienia po przegrzaniu albo ślady wcześniejszego szlifu bez odpowiednio dobranych panewek, to sygnał ostrzegawczy. Przy silniku diesla nie ma sensu oszczędzać na diagnostyce, bo sama wymiana panewek bez sprawdzenia wału zwykle daje tylko krótkotrwały efekt.
- Zmierz średnice czopów i sprawdź ich zużycie w kilku punktach.
- Oceń luz osiowy, bo zbyt duży może wskazywać na problemy z powierzchnią oporową.
- Sprawdź, czy wał nie był przegrzany i czy nie ma pęknięć w strefach największych naprężeń.
- Dobierz panewki do rzeczywistego wymiaru po obróbce, a nie „na oko”.
- Po montażu dopilnuj wyważenia, zwłaszcza jeśli element był szlifowany lub wymieniany.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: wał korbowy nie psuje się nagle bez przyczyny. Najczęściej wcześniej zawodzi smarowanie, pojawia się niewyważenie albo ktoś ignoruje pierwsze objawy zużycia. Gdy te trzy obszary są pod kontrolą, silnik pracuje długo i spokojnie, a cała dolna część jednostki przestaje być źródłem kosztownych niespodzianek.
