Układ doładowania nie wybacza przypadkowych błędów, bo każdy niekontrolowany wzrost ciśnienia szybko odbija się na mocy, temperaturach i trwałości turbiny. Opisuję tutaj, jak działa zawór nadmiarowo upustowy, gdzie go szukać w samochodzie z turbo oraz po czym rozpoznać, że problem leży w nim, a nie w całej turbosprężarce. Dorzucam też praktyczne różnice między wersją wewnętrzną, zewnętrzną i rozwiązaniami stosowanymi w nowoczesnych dieslach.
Najważniejsze informacje o regulacji ciśnienia w turbo
- Element odciąża turbinę, upuszczając część spalin poza wirnik, gdy ciśnienie doładowania osiąga zadany poziom.
- W wielu współczesnych dieslach podobną rolę przejęła zmienna geometria turbiny, więc nie każde auto ma klasyczny zawór upustowy.
- Typowe objawy usterki to spadek mocy, przeładowanie, tryb awaryjny i niestabilne przyspieszanie.
- Przed wymianą trzeba sprawdzić podciśnienie, sterowanie, szczelność dolotu i logi OBD, bo winny bywa inny element układu.
- Część może kosztować od kilkuset złotych, ale błędna diagnoza zwykle podnosi rachunek znacznie bardziej niż sam zakup.

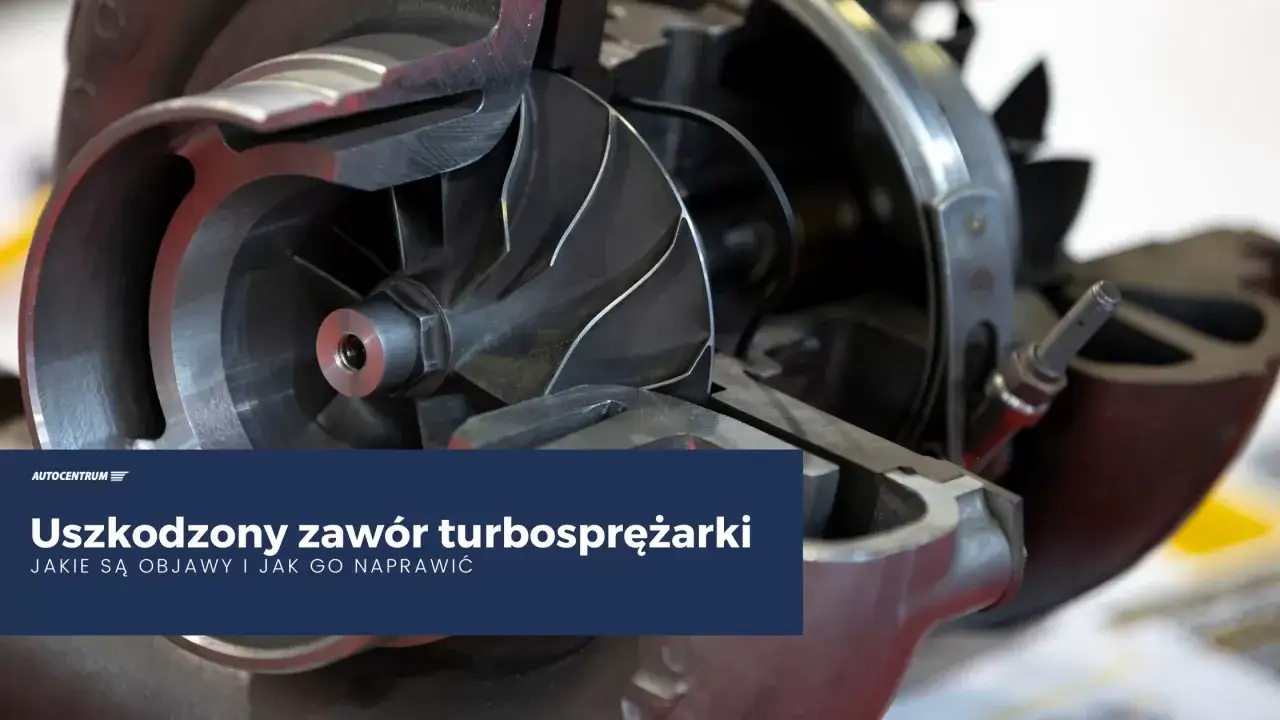

Jak działa element, który odciąża turbinę
W najprostszej wersji to klapa lub zawór umieszczony po stronie wydechowej. Gdy ciśnienie doładowania osiąga zaprogramowany poziom, siłownik otwiera obejście i część spalin omija wirnik turbiny, przez co spada jej prędkość obrotowa. To prosty mechanizm, ale bardzo ważny, bo bez niego turbo mogłoby wejść w niebezpieczny zakres obrotów.
Siłownik może pracować na podciśnienie, ciśnienie lub elektrycznie. W starszych konstrukcjach decyzję o otwarciu podejmował głównie układ pneumatyczny, a w nowszych robi to sterownik silnika, który dokładniej pilnuje ciśnienia w różnych warunkach jazdy. W praktyce oznacza to, że ten sam element może wyglądać podobnie, ale mieć inną charakterystykę pracy i inną kalibrację otwarcia.
Ważny jest też kierunek awarii. Jeśli zawór otwiera się za późno albo nie otwiera się do końca, turbo przeładowuje i silnik zaczyna pracować zbyt agresywnie. Jeśli z kolei otwiera się za wcześnie albo jest nieszczelny, auto traci ciąg, a spalanie zwykle rośnie. Żeby nie pomylić tego elementu z innymi częściami układu, trzeba jeszcze rozróżnić jego odmiany i to, co najczęściej wygląda podobnie na pierwszy rzut oka.
Gdzie występuje i z czym łatwo go pomylić
Ja zawsze zaczynam od rozdzielenia trzech pojęć, bo w warsztatowych rozmowach często wrzuca się je do jednego worka. Wastegate, blow-off i zmienna geometria turbiny nie robią tego samego, choć wszystkie mają związek z kontrolą doładowania.
| Rozwiązanie | Co robi | Gdzie pracuje | Kiedy spotkasz je najczęściej |
|---|---|---|---|
| Wastegate wewnętrzny | Upuszcza część spalin, omijając turbinę | W obudowie turbosprężarki | W prostszych układach turbo i wielu starszych autach |
| Wastegate zewnętrzny | Robi to samo, ale jako osobny element o większej przepustowości | Poza korpusem turbiny, zwykle na kolektorze | W mocniejszych aplikacjach i w tuningu |
| Blow-off | Upuszcza nadmiar sprężonego powietrza po odjęciu gazu | Po stronie dolotowej | Głównie w benzynie, rzadziej w dieslu |
| VNT / VGT | Reguluje przepływ spalin kierownicami o zmiennym położeniu | Po stronie wydechowej turbiny | W większości nowoczesnych diesli osobowych |
To właśnie dlatego w wielu nowszych dieslach klasyczny zawór upustowy nie jest głównym rozwiązaniem. Zmienna geometria turbiny przejęła dużą część pracy regulacyjnej, poprawiając reakcję na gaz i ograniczając turbo laga. Mimo to wastegate nadal ma sens tam, gdzie konstrukcja turbiny, charakterystyka silnika albo wymagania cieplne przemawiają za prostszym obejściem spalin. Gdy już wiadomo, który układ siedzi pod maską, łatwiej odczytać objawy jego zużycia.

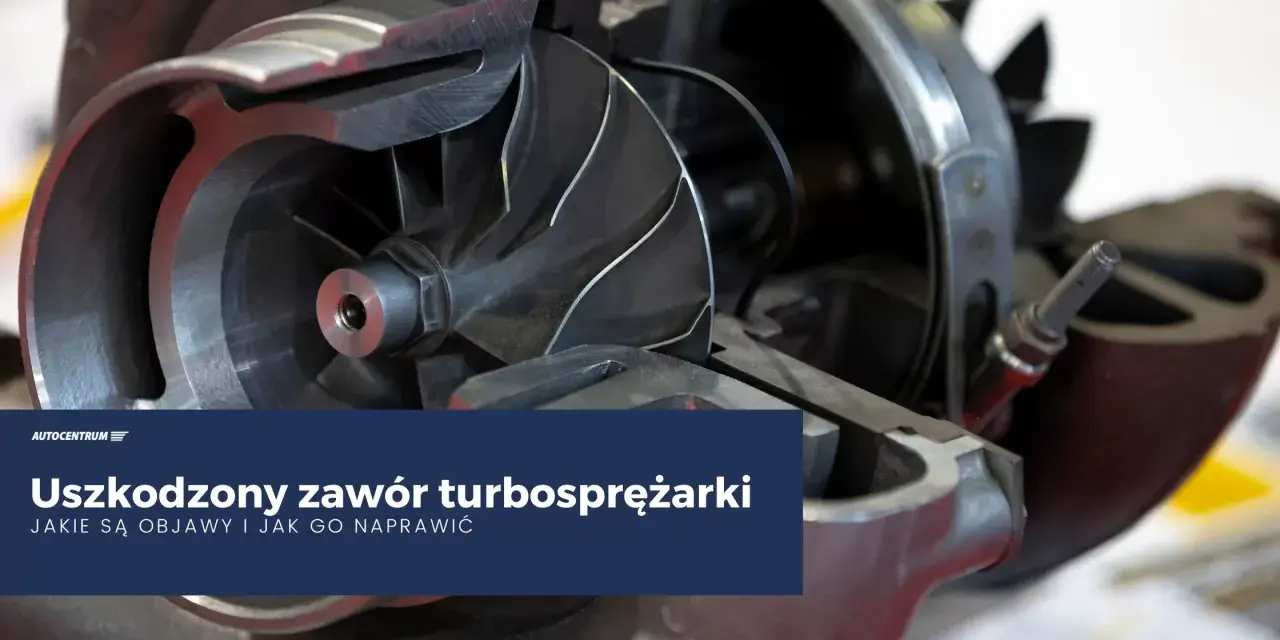

Po czym rozpoznać, że zaczyna się psuć
Uszkodzenie nie zawsze wygląda spektakularnie. Często zaczyna się od drobnej zmiany w sposobie oddawania mocy, a kierowca przez długi czas tłumaczy to sobie paliwem, pogodą albo „gorszym dniem” auta. W praktyce najczęściej widać kilka powtarzalnych symptomów.
| Objaw | Co może oznaczać | Dlaczego nie warto tego lekceważyć |
|---|---|---|
| Spadek mocy przy wyższych obrotach | Zawór nie otwiera się prawidłowo albo zacina się w pozycji zamkniętej | Turbina może wchodzić w przeładowanie i pracować poza bezpiecznym zakresem |
| Tryb awaryjny i kontrolka silnika | Sterownik widzi rozjazd między ciśnieniem zadanym a rzeczywistym | To często objaw, a nie źródło problemu, więc sama kasacja błędu nie pomaga |
| Szarpanie podczas przyspieszania | Ruch klapy jest niestabilny albo układ sterujący traci szczelność | Auto może wyglądać na „nierówne”, choć przyczyna siedzi w sterowaniu doładowaniem |
| Czarny dym lub wyraźnie wyższe spalanie | Silnik dostaje mniej powietrza, niż potrzebuje, albo doładowanie skacze | Objaw bywa wtórny, ale szybko ujawnia, że układ nie pracuje stabilnie |
| Nietypowy świst lub metaliczny dźwięk | Luz na cięgnie, nieszczelność albo zużyty siłownik | To sygnał, że problem mechaniczny już się rozwija |
Najważniejsze zastrzeżenie jest takie, że podobne objawy daje też pęknięty przewód podciśnienia, nieszczelny intercooler, zużyty elektrozawór sterujący albo zabrudzony czujnik ciśnienia. Dlatego zanim cokolwiek wymienisz, trzeba sprawdzić cały układ, a nie tylko samą część na zdjęciu z katalogu. I właśnie tym zajmuję się najpierw.
Jak sprawdzam układ, zanim kupię część
Ja nie zaczynam od zamawiania nowego elementu, tylko od diagnozy. To zwykle oszczędza pieniądze i czas, bo w układzie doładowania drobna nieszczelność potrafi udawać poważną awarię. Najprostsza kolejność wygląda tak:
- Odczytuję błędy i parametry rzeczywiste z OBD, czyli pokładowej diagnostyki pokazującej, jakie ciśnienie sterownik chciał uzyskać, a jakie faktycznie widzi.
- Sprawdzam przewody podciśnienia, wężyki ciśnieniowe, złączki i elektrozawór sterujący, bo pęknięcie albo sparciała gumka potrafią całkowicie rozstroić pracę układu.
- Oglądam ruch cięgna siłownika. Powinno poruszać się płynnie, bez zacięć i bez wyczuwalnego nadmiernego luzu.
- Testuję szczelność dolotu i intercoolera, bo ucieczka sprężonego powietrza po drodze daje bardzo podobny efekt jak źle otwierający się zawór.
- Na końcu oceniam, czy problem nie siedzi w VNT, EGR, czujniku MAP albo w samej kalibracji sterowania silnika.
Jeśli cięgno rusza skokowo, wraca z opóźnieniem albo wcale, zwykle mam już mocną poszlakę, że zawór jest zapieczony przez nagar lub siłownik traci wydajność. W autach po większym przebiegu to częste, ale nie wolno zakładać z góry, że winny jest sam element. Dopiero po takiej weryfikacji sens ma rozmowa o kosztach.
Ile kosztuje naprawa i kiedy opłaca się wymiana
Ceny mocno zależą od modelu auta, rodzaju sterowania i tego, czy kupujesz osobną część, czy element zintegrowany z turbosprężarką. W praktyce widełki na rynku wyglądają tak:
| Zakres prac lub część | Orientacyjny koszt | Komentarz |
|---|---|---|
| Diagnostyka układu doładowania | 150-300 zł | Dobry punkt startowy, jeśli auto traci moc lub wpada w tryb awaryjny |
| Prosty mechaniczny zawór lub element sterujący | 160-350 zł | Takie oferty są zwykle najtańsze i dotyczą popularnych konstrukcji |
| Wersja elektroniczna lub z czujnikiem | 320-580 zł | Tu cena rośnie, bo rośnie też precyzja i złożoność |
| Montaż i regulacja w warsztacie | 250-800 zł | Kwota zależy od dostępu do turbiny i konieczności ustawienia cięgna lub adaptacji |
| Naprawa, gdy element jest zintegrowany z turbosprężarką | 1200-3000+ zł | W takich przypadkach często nie kupuje się samej klapy, tylko szerszy zestaw naprawczy albo regenerację całego układu |
Jeśli część jest oddzielna, wymiana bywa opłacalna. Jeśli jest częścią nierozbieralnego modułu albo elektronika zgłasza błędy po adaptacji, czasem rozsądniej jest rozważyć regenerację turbiny lub wymianę kompletnego podzespołu. Największy błąd kosztowy to kupienie części „na próbę”, bez sprawdzenia, czy problem nie leży w sterowaniu albo nieszczelnym dolocie. Zanim więc otworzysz katalog, trzeba dobrać właściwy wariant do konkretnego auta.
Jak dobrać właściwą część do auta, żeby nie przepłacić
Najważniejsze jest dopasowanie po numerze części i kodzie silnika, a nie po samym wyglądzie. Dwa elementy mogą wyglądać niemal identycznie, ale różnić się ciśnieniem otwarcia, długością cięgna, typem siłownika albo sposobem mocowania. W praktyce sprawdzam zawsze:
- numer OEM albo referencję producenta turbosprężarki,
- kod silnika i rocznik,
- typ sterowania, czyli podciśnienie, ciśnienie lub elektronika,
- czy to wersja wewnętrzna, czy zewnętrzna,
- czy zestaw zawiera uszczelki, cięgno i elementy montażowe,
- czy po montażu potrzebna będzie adaptacja w sterowniku.
W dieslach z elektronicznym sterowaniem trzeba być jeszcze ostrożniejszym, bo sama mechanika może pasować, a elektronika już nie. Ja szczególnie uważam na auta, w których ktoś wcześniej „dopasował” turbo z innej wersji silnika, bo wtedy jeden zły zakup potrafi uruchomić lawinę kolejnych problemów. Gdy część jest właściwie dobrana, zostaje już tylko pytanie, co daje sprawny układ na co dzień.
Co zostaje po sprawnej regulacji doładowania
Sprawny zawór nie jest detalem. On porządkuje pracę turbiny, chroni ją przed przeładowaniem i pomaga utrzymać przewidywalną reakcję na gaz. W codziennej jeździe przekłada się to na kilka bardzo konkretnych rzeczy:
- stabilniejszy przyrost mocy bez szarpania,
- mniejsze ryzyko wejścia w tryb awaryjny,
- niższe obciążenie turbiny i wyższa trwałość osprzętu,
- mniej nerwowe wyprzedzanie i lepszą elastyczność silnika,
- mniejsze ryzyko, że wymienisz dobrą turbinę z powodu źle postawionej diagnozy.
Jeśli mam zostawić jedną praktyczną radę, to tę: przy problemach z doładowaniem najpierw sprawdzam sterowanie, szczelność i pracę zaworu, a dopiero potem kupuję części. W układzie turbo właśnie takie elementy robią największą różnicę, choć z zewnątrz wyglądają niepozornie.
