Holowanie cięższej przyczepy bez sprawnego układu najazdowego szybko pokazuje, jak wiele zależy od kilku niewielkich elementów ukrytych w dyszlu i przy kołach. Wyjaśniam, jak działa hamulec najazdowy, z jakich części się składa, które elementy zużywają się najczęściej oraz jak dobrać zamienniki, by nie pogorszyć bezpieczeństwa zestawu.
Najważniejsze informacje o częściach układu najazdowego
- Suwadło i amortyzator zamieniają siłę napierającej przyczepy na ruch uruchamiający hamulce.
- Najczęściej zużywają się amortyzator, tuleje prowadzące, linki Bowdena oraz szczęki hamulcowe.
- Część dobiera się po DMC przyczepy, typie dyszla, wymiarach i numerze katalogowym, a nie wyłącznie po marce.
- Orientacyjny koszt amortyzatora wynosi 180-400 zł, a kompletnego urządzenia najazdowego około 1000-1800 zł.
- Po naprawie trzeba sprawdzić równomierność hamowania na stanowisku diagnostycznym, szczególnie w przyczepach kempingowych i lawetach.

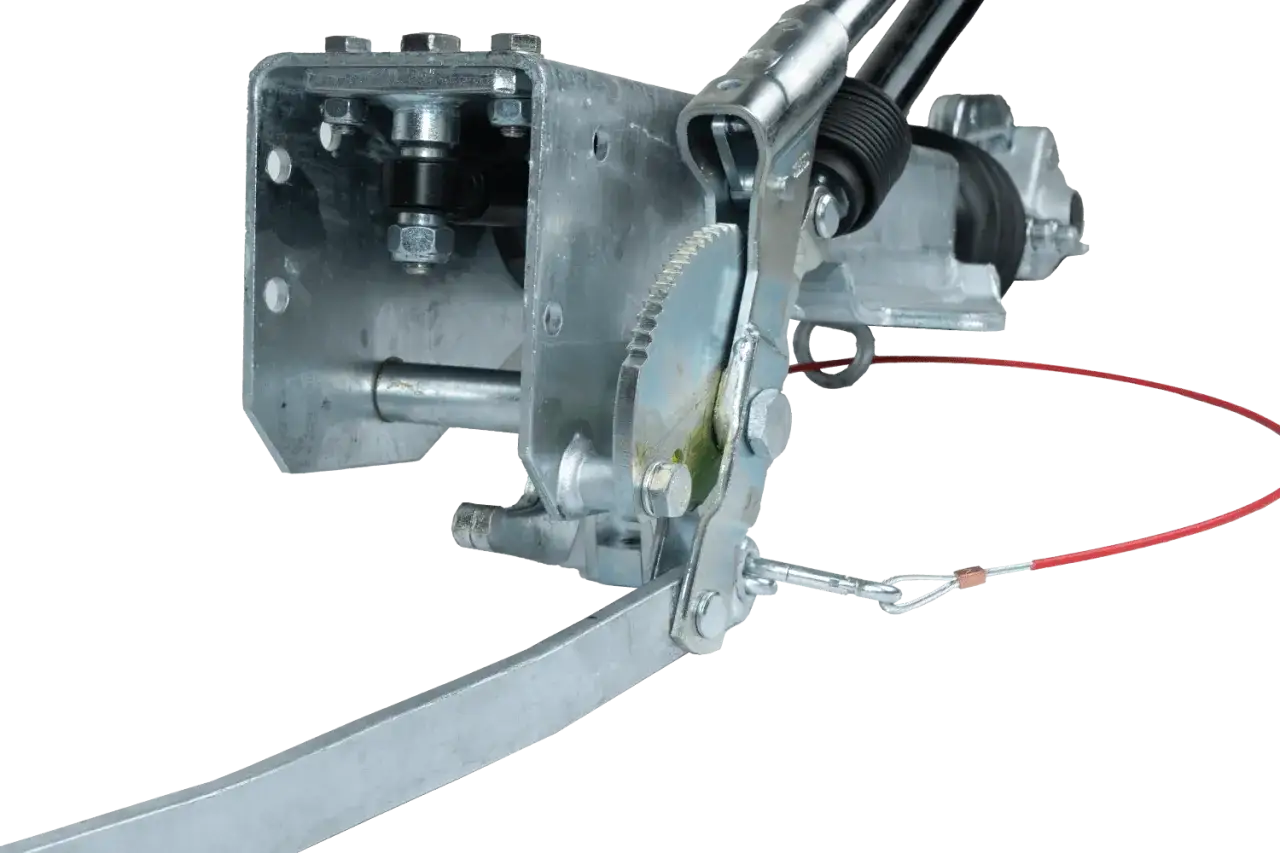

Jak działa najazdowy układ hamulcowy
Mechanizm wykorzystuje bezwładność przyczepy. Gdy samochód zaczyna hamować, przyczepa nadal porusza się z dotychczasową prędkością i naciska na kulę haka. Ta siła przesuwa suwadło znajdujące się w urządzeniu zamontowanym na dyszlu.
Suwadło ściska amortyzator najazdowy, a jego ruch przekazuje siłę przez dźwignię zwrotną, pręt hamulcowy, kompensator i linki do hamulców przy kołach. Szczęki rozpierają się wewnątrz bębnów, dzięki czemu przyczepa zaczyna hamować razem z samochodem.
Dlaczego amortyzator jest tak ważny
Bez sprawnego amortyzatora reakcja układu byłaby zbyt gwałtowna. Przyczepa mogłaby szarpać podczas każdego hamowania, a przy ruszaniu pojawiałyby się mocne uderzenia w zaczep. Amortyzator nie zwiększa siły hamowania, lecz kontroluje tempo wciskania suwadła i wygładza pracę całego mechanizmu.
Nie należy montować elementu przeznaczonego do większej masy tylko dlatego, że wygląda solidniej. Zbyt twardy amortyzator może opóźnić reakcję hamulców, a zbyt słaby będzie powodował dobijanie i nerwowe hamowanie. Parametr trzeba dopasować do zakresu DMC konkretnego urządzenia.
Co dzieje się podczas cofania
Starsze układy często utrudniały cofanie, ponieważ hamulce reagowały na nacisk przyczepy tak samo jak podczas jazdy do przodu. W nowszych hamulcach bębnowych stosuje się automatykę cofania, która pozwala szczękom ustawić się w taki sposób, aby przyczepa mogła ruszyć do tyłu bez stałego blokowania kół.
Jeżeli przyczepa nadal bardzo ciężko cofa, przyczyną nie musi być sam mechanizm najazdowy. Często winna jest zbyt mocno napięta linka, źle ustawione szczęki, zapieczona dźwignia przy bębnie albo uszkodzony element odpowiedzialny za cofanie.

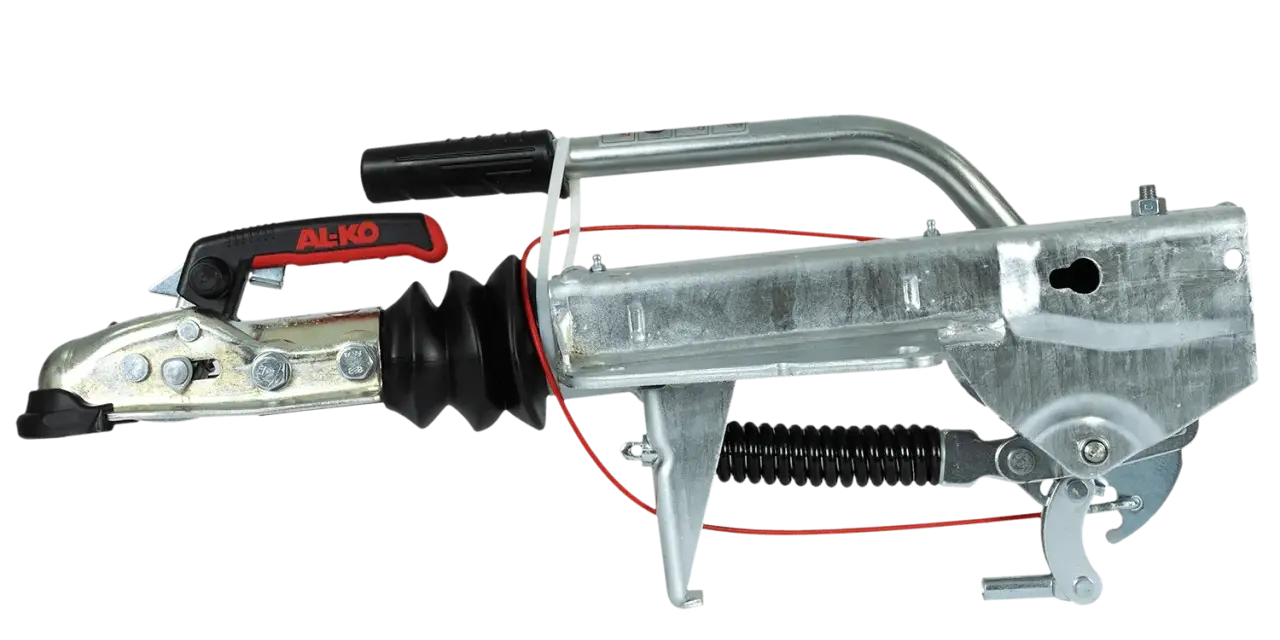

Z jakich części składa się mechanizm
Najazdowy układ hamulcowy działa jako zespół kilku grup elementów. Awaria jednego podzespołu potrafi przypominać usterkę innego, dlatego przed zamówieniem części trzeba ustalić, gdzie rzeczywiście powstaje problem.
| Element | Funkcja | Typowe objawy zużycia |
|---|---|---|
| Zaczep kulowy | Łączy przyczepę z kulą haka samochodu | Luz, trudności z zamknięciem, zużyty wskaźnik sprzęgnięcia |
| Suwadło | Przenosi nacisk przyczepy na mechanizm sterujący | Wżery, zatarcie, nadmierny luz, stuki |
| Amortyzator najazdowy | Tłumi i kontroluje ruch suwadła | Szarpanie, dobijanie, brak płynnego powrotu |
| Tuleje prowadzące | Utrzymują suwadło w osi obudowy | Ruch poprzeczny, hałas, nierówne wciskanie |
| Dźwignia zwrotna i pręt | Przekazują ruch do przewodów hamulcowych | Luzy, skrzywienie, niepełne uruchamianie hamulców |
| Kompensator | Rozdziela siłę na lewą i prawą stronę | Nierówne hamowanie kół |
| Linki Bowdena | Przenoszą siłę do hamulców przy kołach | Zapiekanie, pęknięcie, nierówny opór |
| Bębny i szczęki | Wytwarzają tarcie hamujące przy kołach | Grzanie, słabe hamowanie, bicie, zużyta okładzina |
| Hamulec postojowy i linka awaryjna | Unieruchamiają przyczepę i reagują na wypięcie | Brak skutecznego zaciągnięcia lub niedziałanie zabezpieczenia |
Do tej listy dochodzą jeszcze sprężyny szczęk, regulatory, sworznie, smarowniczki, osłona gumowa suwadła oraz łożyska kół. Łożysko nie jest częścią hamulca, ale jego luz może powodować bicie bębna i utrudniać prawidłową regulację.
W praktyce najwięcej nieporozumień wynika z traktowania całego urządzenia na dyszlu jako jednego elementu. Można wymienić sam amortyzator lub tuleje, ale jeśli obudowa jest skorodowana, suwadło ma głębokie wżery, a zaczep jest zużyty, naprawa punktowa może tylko odsunąć większy wydatek.
Które części zużywają się najczęściej
Zużycie zależy od masy przyczepy, przebiegu, jakości dróg i sposobu przechowywania. Przyczepy podłodziowe oraz sprzęt używany zimą korodują szybciej, ponieważ wilgoć i sól dostają się do linek, bębnów oraz prowadnic.
| Część | Orientacyjna cena części | Kiedy zwykle kwalifikuje się do wymiany |
|---|---|---|
| Amortyzator urządzenia najazdowego | 180-400 zł | Brak tłumienia, gwałtowne odbijanie, uderzenia przy ruszaniu |
| Tuleje prowadzące lub zestaw ślizgowy | 40-150 zł | Wyraźny luz suwadła i metaliczne stuki |
| Mieszek gumowy | 15-60 zł | Pęknięcie, brak ochrony przed wodą i piaskiem |
| Linka hamulcowa | 30-100 zł za sztukę | Ciężka praca, nierówny powrót, korozja lub zapieczenie |
| Zestaw szczęk ze sprężynami | 120-350 zł na oś | Zużyta okładzina, pęknięcie, przegrzanie lub nierówne działanie |
| Bęben z łożyskiem | 250-600 zł za koło | Głębokie rowki, przegrzanie, bicie lub uszkodzone gniazdo łożyska |
| Kompletne urządzenie najazdowe z zaczepem | 1000-1800 zł | Rozległa korozja, uszkodzona obudowa lub wiele zużytych elementów |
Podane kwoty są orientacyjne dla rynku polskiego w 2026 roku i nie obejmują robocizny. Oryginalny amortyzator do popularnego urządzenia AL-KO 251S kosztuje zwykle około 250-380 zł, natomiast kompletne urządzenie z zaczepem może kosztować od około 1100 zł do ponad 1600 zł.
Objawy, których nie należy ignorować
- Silne uderzenie przy ruszaniu może oznaczać zużyty amortyzator albo zbyt duży luz w cięgnach.
- Szarpanie podczas hamowania często wynika z zapieczonych linek, nierównej regulacji lub problemu z bębnem.
- Gorące jedno koło sugeruje zbyt mocno napiętą linkę, zablokowaną szczękę albo uszkodzone łożysko.
- Przyczepa ściąga przy hamowaniu, gdy lewa i prawa strona nie pracują z taką samą siłą.
- Hamulec ręczny nie utrzymuje przyczepy, gdy linki są rozciągnięte, szczęki zużyte albo regulator źle ustawiony.
Krótka jazda próbna nie zawsze pokaże problem. Hamulce mogą działać poprawnie na pustej przyczepie, a tracić skuteczność po załadunku. Dlatego przy objawach nierównego hamowania nie ograniczam się do regulacji nakrętki na pręcie.
Jak sprawdzić i wyregulować układ
Podstawową kontrolę można wykonać na postoju, ale trzeba zachować rozsądek. Przyczepę ustawiam na równej nawierzchni, zabezpieczam koła klinami i nie wchodzę pod nią bez stabilnych podpór. Podnośnik samochodowy nie jest bezpieczną podporą do pracy pod obciążoną przyczepą.
Kontrola urządzenia na dyszlu
- Oglądam mieszek gumowy, obudowę, zaczep oraz połączenia śrubowe.
- Sprawdzam, czy suwadło porusza się osiowo i nie ma wyraźnego luzu poprzecznego.
- Przy odłączonej i zabezpieczonej przyczepie próbuję wcisnąć suwadło. Powinno stawiać wyczuwalny, płynny opór.
- Obserwuję powrót suwadła. Powolne odbicie, pozostawanie w środku albo gwałtowne wyskakiwanie wskazuje na problem z amortyzatorem lub prowadzeniem.
- Sprawdzam, czy dźwignia hamulca postojowego nie ma nadmiernego luzu i czy linka awaryjna jest prawidłowo zamocowana.
Test ręczny jest tylko wstępną oceną. Nie określi siły hamowania ani różnicy między kołami. Po naprawie najlepiej wykonać badanie na rolkach diagnostycznych, bo dopiero tam widać, czy obie strony hamują równomiernie.
Regulacja przy kołach
W większości przyczep regulację zaczyna się od hamulców bębnowych, a dopiero później ustawia luz w cięgnach. Jeśli najpierw skręcimy nakrętkę na pręcie, można uzyskać pozornie twardy hamulec ręczny, ale jednocześnie doprowadzić do stałego ocierania szczęk.
Po regulacji koła powinny obracać się bez blokowania, z lekkim i równym odgłosem pracy szczęk. Po krótkiej jeździe kontroluję temperaturę obu bębnów. Jedna wyraźnie gorętsza strona oznacza, że regulacja lub element mechaniczny nadal wymaga uwagi.
Nie ma jednej uniwersalnej wartości luzu dla wszystkich przyczep. Zależy on od typu hamulca, bębna i regulatora, dlatego przy konkretnym modelu trzeba posłużyć się instrukcją producenta albo zlecić regulację serwisowi.
Jak dobrać właściwe części
Najbezpieczniejszy punkt wyjścia to tabliczka znamionowa urządzenia najazdowego i numer wybity na części. W przypadku produktów AL-KO może to być numer typu ETI, a w układach KNOTT lub BPW oznaczenie urządzenia, osi albo hamulca kołowego.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| DMC przyczepy | Amortyzator i urządzenie mają określony zakres masy |
| Typ dyszla | Część może pasować do profilu V albo do dyszla kwadratowego |
| Rozstaw i średnica otworów | Decydują o prawidłowym montażu bez przerabiania konstrukcji |
| Typ hamulca przy kole | Szczęki i bębny mają różne wymiary nawet w obrębie jednej marki |
| Długość oraz końcówki linki | Źle dobrana linka może stale hamować jedno koło |
| Nacisk na kulę haka | Urządzenie i zaczep muszą odpowiadać obciążeniu pionowemu |
Najczęstszy błąd polega na kupowaniu części po samym haśle „do przyczepy 1300 kg”. Takie oznaczenie jest zbyt ogólne. Liczy się również producent osi, model bębna, średnica suwadła, długość amortyzatora i sposób mocowania.
Oryginał czy zamiennik
Dobry zamiennik może działać bez zarzutu, ale powinien mieć jasno podany zakres DMC, wymiary i zgodność z konkretnym typem urządzenia. W przypadku amortyzatora oszczędność kilkudziesięciu złotych nie ma sensu, jeśli produkt nie ma sprawdzonej charakterystyki pracy.
Przy wymianie szczęk montuję komplet na całej osi, a linki zwykle wymieniam parami. Nie mieszam przypadkowo części AL-KO, KNOTT i BPW, nawet jeśli wizualnie wyglądają podobnie. Różnice w geometrii regulatora lub końcówkach cięgien mogą ujawnić się dopiero podczas hamowania.
Przeczytaj również: Zbiorniczek płynu hamulcowego - Gdzie jest i jak go sprawdzić?
Kiedy wymienić cały zespół
Kompletny moduł ma sens, gdy uszkodzone są jednocześnie obudowa, suwadło, tuleje i amortyzator. Samodzielne składanie starego urządzenia z kilku nowych części bywa tańsze tylko na początku, szczególnie gdy po montażu pojawia się problem z geometrią albo korozją mocowań.
W przyczepach o DMC do 5 ton polskie przepisy dopuszczają hamulec roboczy typu bezwładnościowego. Nie oznacza to jednak, że można zamontować dowolny zestaw. Układ musi być zgodny z konstrukcją przyczepy, homologacją, parametrami osi i wymaganiami technicznymi.
Ile kosztuje naprawa i kiedy potrzebny jest serwis
Za samą wymianę amortyzatora warsztat może policzyć około 150-350 zł, zależnie od dostępu i stanu śrub. Regulacja hamulców jednej osi to zwykle 100-250 zł, a kompleksowy serwis z wymianą szczęk, linek i regulacją może zamknąć się w przedziale 400-900 zł plus części.
Jeśli trzeba wymienić bębny, łożyska oraz elementy urządzenia na dyszlu, rachunek może przekroczyć 1500-2500 zł. Przy starej lawecie lub przyczepie kempingowej warto wtedy porównać koszt naprawy z ceną kompletnego urządzenia i stanem całej konstrukcji.
Do serwisu oddałbym przyczepę bez dyskusji, gdy widać pęknięcia obudowy, głęboką korozję dyszla, uszkodzony zaczep, przegrzane bębny albo różnicę hamowania między stronami. Samodzielna wymiana gumowego mieszka jest prostą czynnością, ale ingerencja w cięgna i hamulce wymaga już dokładnego ustawienia.
Moja praktyczna zasada jest prosta. Najpierw identyfikuję model i mierzę element, potem oceniam stan całego układu, a dopiero na końcu zamawiam części. Taka kolejność zwykle oszczędza więcej niż wybór najtańszego produktu z niepewnym dopasowaniem.
Co sprawdzić przed pierwszym wyjazdem z przyczepą
Po naprawie wykonuję kilka spokojnych hamowań na zamkniętym placu, sprawdzam pracę podczas cofania i kontroluję temperaturę obu kół. Przyczepa powinna hamować bez szarpania, nie ściągać na bok, a po zwolnieniu hamulca koła nie mogą pozostawać wyraźnie przytrzymane.
Sprawdzam także zaczep, linkę awaryjną, hamulec postojowy, oświetlenie i dokręcenie kół. Sprawne części nie zastąpią prawidłowego załadunku, dlatego ciężki ładunek trzeba rozłożyć tak, aby zachować właściwy nacisk na kulę haka i nie przeciążyć osi.
Dobrze utrzymany układ najazdowy jest prosty i trwały, ale nie wybacza przypadkowego doboru elementów ani zaniedbanej regulacji. Największą różnicę robią regularna kontrola linek, ochrona suwadła przed wodą oraz szybka wymiana amortyzatora, gdy pojawiają się stuki i gwałtowne szarpnięcia.
