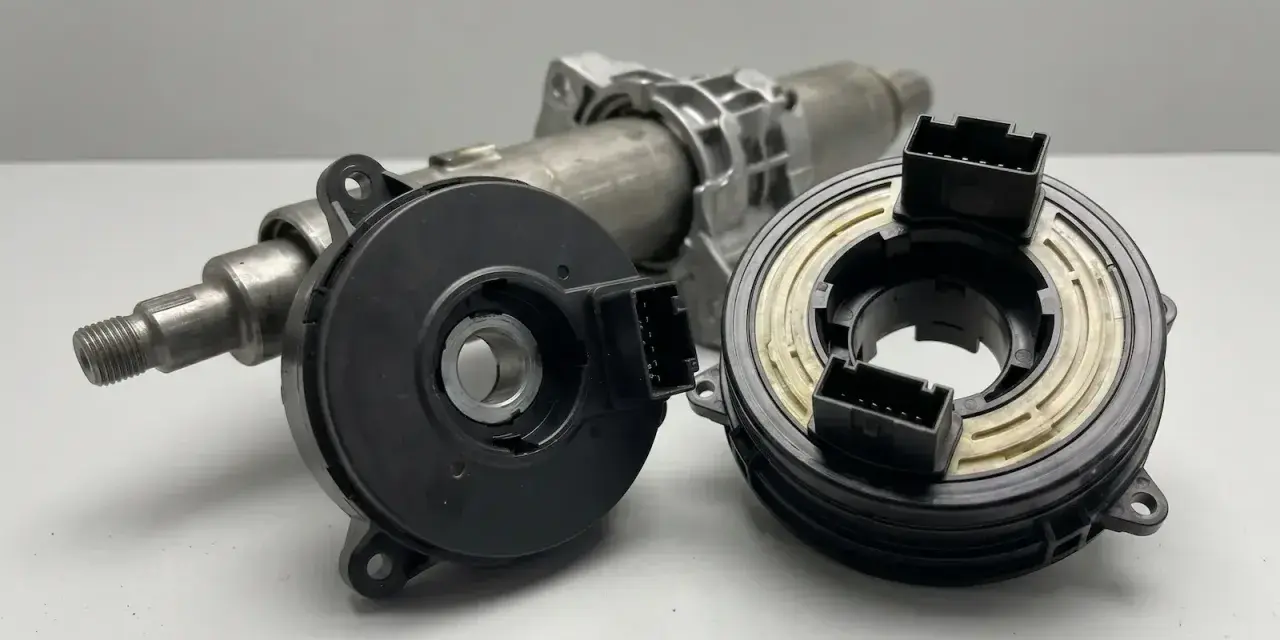

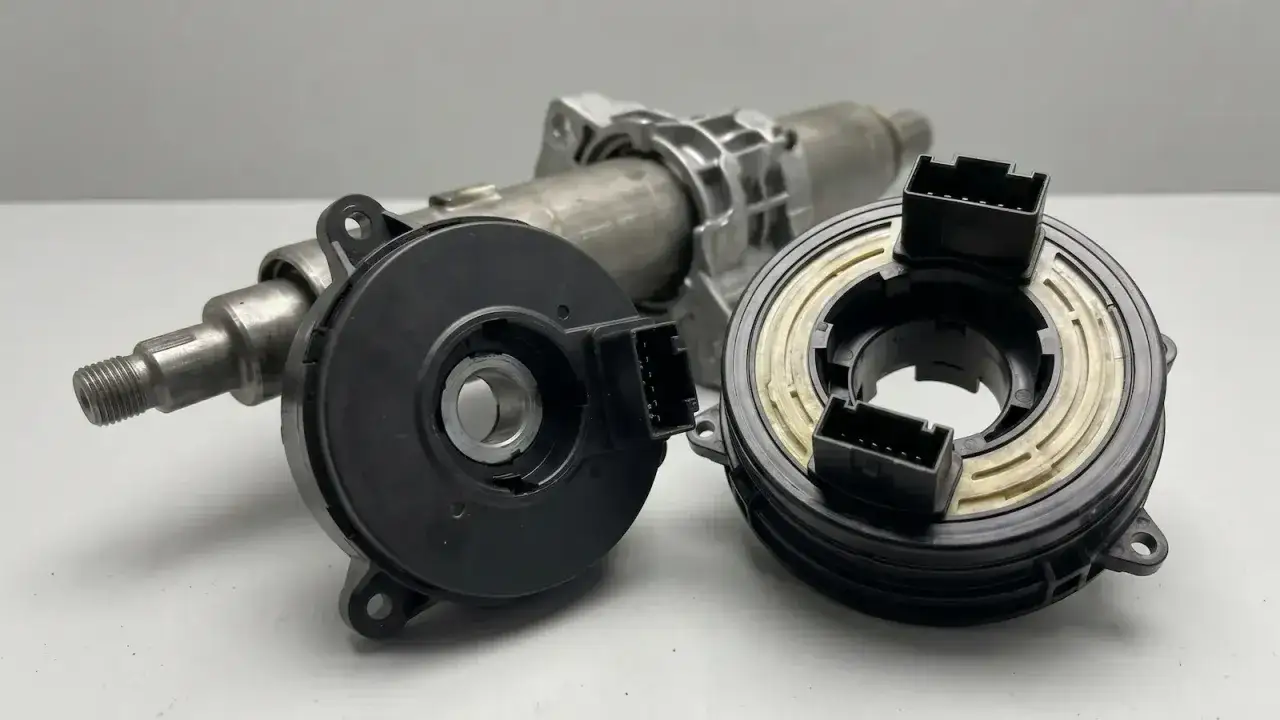

Czujnik kąta skrętu to jeden z tych elementów, o których kierowca zwykle nie myśli, dopóki nie zapalą się kontrolki ESP albo wspomagania. W praktyce odpowiada za przekazanie sterownikom informacji o tym, jak i o ile obracasz kierownicę, a to wpływa na stabilność toru jazdy, działanie ABS i pracę systemów wspomagających. Poniżej wyjaśniam, jak działa ten element, po czym poznać jego awarię, kiedy wystarczy kalibracja, a kiedy trzeba przygotować się na wymianę.
Najważniejsze informacje o elemencie, który pilnuje kierunku jazdy
- Sensor mierzy położenie i tempo obrotu kierownicy, a sterownik porównuje ten sygnał z ruchem auta.
- Najczęstsze objawy usterki to kontrolki ESP/ABS, błędne wskazanie środka i problemy po naprawie zawieszenia lub geometrii.
- W wielu samochodach pierwszym krokiem nie jest wymiana, tylko kalibracja albo adaptacja położenia zerowego.
- Jeśli problem dotyczy instalacji, taśmy pod kierownicą lub napięcia w sieci pokładowej, sam czujnik może być sprawny.
- Koszt naprawy zwykle zaczyna się od kilkuset złotych, ale w autach z modułem zespolonym potrafi wyraźnie wzrosnąć.
Jak działa czujnik kąta skrętu w praktyce
Najprościej mówiąc, ten element zamienia ruch kierownicy na sygnał elektryczny, który rozumie komputer samochodu. Sterownik nie patrzy tylko na to, gdzie ustawiona jest kierownica, ale też jak szybko zmienia się jej położenie i w którą stronę kierowca chce pojechać.
W nowoczesnym aucie taki sygnał trafia do układu ESP, ABS, wspomagania kierownicy, a czasem także do systemów utrzymania pasa ruchu. Samochód porównuje te dane z informacją o prędkości kół i z czujnikiem przyspieszeń poprzecznych, czyli elementem mierzącym, czy auto faktycznie skręca tak, jak powinno. Jeśli wartości się nie zgadzają, elektronika zaczyna korygować tor jazdy.
Co mierzy ten sensor
W praktyce liczą się trzy rzeczy: kąt skrętu, kierunek ruchu i prędkość obrotu kierownicy. To dlatego tak ważny jest punkt zerowy, czyli pozycja na wprost. Jeśli sterownik uzna, że zero jest przesunięte, będzie mylił zamiary kierowcy z rzeczywistym ruchem auta.
Jakie rozwiązania spotyka się w samochodach
Najczęściej pracują tu czujniki magnetyczne lub optyczne, zwykle z większą niż jedna warstwą pomiaru. To nie jest zbędna komplikacja. Redundancja pozwala wychwycić rozjazd wskazań i szybciej wykryć usterkę, zanim system bezpieczeństwa zacznie działać niepewnie.
Właśnie dlatego przy takich awariach nie patrzę wyłącznie na sam element, ale na cały łańcuch: czujnik, wiązkę, moduł pod kierownicą i to, czy ktoś wcześniej nie rozebrał kolumny kierowniczej. To prowadzi prosto do objawów, które kierowca widzi na desce rozdzielczej.
Jak rozpoznać awarię zanim zacznie przeszkadzać w jeździe
Usterka rzadko pojawia się bez ostrzeżenia. Zwykle najpierw zapala się kontrolka ESP, ABS albo komunikat o błędzie układu wspomagania, a dopiero potem samochód zaczyna zachowywać się mniej przewidywalnie. Jeśli po skręcie kierownica nie wraca płynnie do środka albo systemy asystujące reagują z opóźnieniem, nie ignoruję tego.
| Objaw | Co może oznaczać | Na co patrzeć w pierwszej kolejności |
|---|---|---|
| Kontrolka ESP/ABS świeci stale | Brak wiarygodnego sygnału z układu kierowniczego albo rozjazd punktu zerowego | Błędy w sterowniku, stan wtyczek, napięcie akumulatora |
| Wspomaganie działa nierówno | Sterownik nie wie dokładnie, w jakim położeniu jest kierownica | Kalibracja, instalacja elektryczna, moduł pod kierownicą |
| Auto po naprawie jedzie prosto, ale elektronika „widzi” skręt | Rozjechana adaptacja po ustawieniu geometrii albo demontażu elementów zawieszenia | Ustawienie kół, centrowanie kierownicy, procedura adaptacji |
| Błąd pojawia się tylko czasami | Przerywany kontakt, uszkodzona taśma lub zakłócenia z instalacji | Przewody, taśma spiralna, luzy na złączach |
Najczęstszy błąd kierowcy polega na tym, że od razu obwinia sam sensor. Tymczasem podobny zestaw objawów potrafi dać słaby akumulator, źle ustawiona geometria albo uszkodzona taśma pod kierownicą. Dlatego dobra diagnoza zaczyna się od kontekstu, a nie od zakupów części.
Kiedy już widzę, jakie symptomy występują, przechodzę do przyczyn. I właśnie tam najczęściej wychodzi, że problem wcale nie zaczął się w samym czujniku.
Co najczęściej rozstraja wskazania i powoduje błędy
W praktyce winowajcą bywa nie jeden element, tylko kilka drobnych zdarzeń, które sumują się w błąd. Najbardziej typowe są cztery scenariusze.
- Prace przy zawieszeniu lub geometrii - po wymianie końcówek drążków, wahaczy czy ustawieniu zbieżności kierownica nie zawsze zostaje idealnie wycentrowana.
- Odpięcie akumulatora lub spadki napięcia - elektronika bezpieczeństwa bywa na to wrażliwa, zwłaszcza gdy napięcie spada przy rozruchu.
- Zużycie taśmy pod kierownicą - jeśli sygnał przechodzi przez element obrotowy pod poduszką powietrzną, zużycie styków daje objawy trudne do odróżnienia od awarii sensora.
- Wilgoć, korozja i słabe złącza - w starszych autach to częstsze niż faktyczne uszkodzenie elektroniki pomiarowej.
Do tego dochodzi jeszcze kwestia montażu po naprawie. Jeśli kierownica została zdjęta i założona o ząbek inaczej, sterownik może nadal zakładać nieprawidłowe położenie neutralne. Wtedy auto „myśli”, że jedzie na wprost, a w rzeczywistości dane są przesunięte.
To dlatego przy tej usterce tak ważna jest kolejność czynności. Najpierw sprawdzam, co dokładnie mówi diagnostyka, a dopiero później decyduję, czy sens ma kalibracja, naprawa instalacji czy wymiana.
Jak diagnozuję problem, zanim ktoś zamówi nową część
Jeśli miałbym wskazać jedną rzecz, która oszczędza pieniądze i czas, to jest nią odczyt błędów wraz z podglądem parametrów na żywo. Sam kod błędu mówi za mało. Dopiero wartości z czujnika pokazują, czy sygnał jest stabilny, skacze, czy w ogóle nie zmienia się po obrocie kierownicy.
Przeczytaj również: Wymiana łożyska koła - Zrób to dobrze i uniknij kosztów!
Co sprawdzić po kolei
- Stan akumulatora i ładowania, bo zbyt niskie napięcie potrafi wywołać pozornie „czujnikowy” błąd.
- Błędy w sterowniku ABS/ESP oraz w module wspomagania, jeśli samochód taki posiada.
- Wartość położenia kierownicy na wprost i jej płynność przy pełnym skręcie w lewo oraz w prawo.
- Stan wiązki, wtyczek i taśmy pod kierownicą.
- Po ustawieniu geometrii lub naprawie kolumny - poprawność adaptacji.
Nie przywiązuję się do jednej liczby bez kontekstu, bo w różnych markach punkt zerowy może być zapisany trochę inaczej. Ważniejsze jest to, czy sygnał zmienia się płynnie i czy sterownik nie zgłasza rozbieżności między kierunkiem skrętu a faktycznym ruchem auta.
| Sytuacja | Co zwykle robię | Wniosek |
|---|---|---|
| Po wymianie końcówek drążków pojawił się błąd | Sprawdzam geometrię i wykonuję adaptację | Najczęściej to nie jest fizyczna awaria sensora |
| Wartość kąta skacze podczas kręcenia | Kontroluję wiązkę i taśmę pod kierownicą | Duże prawdopodobieństwo problemu z połączeniem |
| Brak zmiany wartości mimo ruchu kierownicą | Testuję zasilanie i sam element pomiarowy | Często wymiana lub naprawa modułu |
| Błąd wraca po krótkiej jeździe | Szukam przerwy w sygnale albo nieudanej kalibracji | Sam reset zwykle nie wystarczy |
Jeżeli diagnoza pokazuje tylko rozjazd ustawień, kalibracja bywa wystarczająca. To prowadzi do najważniejszej rzeczy, którą wielu kierowców pomija po naprawie układu jezdnego.
Kalibracja po naprawie nie jest dodatkiem, tylko częścią naprawy
Po ingerencji w układ kierowniczy, zawieszenie albo po odłączeniu niektórych modułów sterownik często trzeba nauczyć od nowa położenia neutralnego. W praktyce oznacza to kalibrację, adaptację albo reset punktu zerowego. Bez tego nawet nowy element może działać tak, jakby był uszkodzony.
Typowa procedura wygląda podobnie, choć szczegóły różnią się między markami:
- Ustawiam koła i kierownicę idealnie na wprost.
- Sprawdzam, czy auto stoi na równej nawierzchni i ma prawidłowe napięcie w instalacji.
- Uruchamiam diagnostykę i wybieram funkcję adaptacji lub kalibracji.
- Wykonuję polecone przez tester ruchy kierownicą, a czasem także krótki przejazd.
- Kasuję błędy i sprawdzam, czy nie wracają po jeździe próbnej.
W niektórych autach wystarczy prosty reset, ale w wielu przypadkach potrzebny jest komputer diagnostyczny i dostęp do procedury serwisowej. To ważne zwłaszcza wtedy, gdy po naprawie zawieszenia nie tylko świeci kontrolka, ale też auto reaguje nienaturalnie na niewielki skręt kierownicy.
Jeśli kalibracja nie pomaga, nie traktuję tego jako dowodu na „zły czujnik” bez dalszych testów. Czasem winna jest geometria, czasem instalacja, a czasem moduł jest zintegrowany tak mocno, że naprawa wymaga większej ingerencji. I właśnie wtedy pojawia się temat kosztów.
Ile to kosztuje i kiedy wymiana ma sens
W wycenach warsztatowych najczęściej widzę trzy poziomy kosztów. Sam zamiennik sensora zwykle mieści się w przedziale 100-500 zł, robocizna podobnie często wynosi 100-500 zł, a do tego może dojść kalibracja. W prostych autach całość da się więc zamknąć w rozsądnym budżecie, ale w bardziej złożonych konstrukcjach rachunek rośnie wyraźnie.
| Zakres prac | Orientacyjny koszt | Kiedy się pojawia |
|---|---|---|
| Sam element | 100-500 zł | Gdy czujnik jest dostępny osobno i nie jest zintegrowany z modułem |
| Robocizna | 100-500 zł | Przy demontażu pod kierownicą, wymianie modułu lub pracy z poduszką |
| Kalibracja / adaptacja | często w cenie usługi albo dodatkowo kilkadziesiąt do kilkuset złotych | Po naprawie układu kierowniczego, geometrii lub wymianie części |
| Moduł złożony z czujnikiem | zwykle wyraźnie powyżej 1000 zł łącznie | Gdy czujnik jest częścią większego zespołu i nie opłaca się naprawa punktowa |
Z mojego punktu widzenia wymiana ma sens dopiero wtedy, gdy mam potwierdzenie, że element faktycznie nie daje prawidłowego sygnału albo nie poddaje się adaptacji. W przeciwnym razie łatwo wydać pieniądze dwa razy: najpierw na część, potem na poprawianie tego, co pozostało nierozwiązane.
Najrozsądniej działać od diagnozy, przez kalibrację, aż po wymianę dopiero wtedy, gdy testy jasno wskazują na usterkę fizyczną. I to właśnie pozwala uniknąć typowego błędu, który widzę w warsztatach najczęściej.
Jak nie wrócić do tego samego problemu po naprawie
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to brzmiałaby ona tak: nie kończ naprawy na samym skasowaniu błędu. Bez sprawdzenia geometrii, napięcia instalacji i położenia zero problem często wraca po kilku kilometrach albo po pierwszym ostrzejszym skręcie.
- Po każdej ingerencji w układ kierowniczy sprawdzam, czy kierownica stoi idealnie na wprost.
- Po ustawieniu zbieżności zawsze patrzę, czy została wykonana adaptacja.
- Po naprawach elektrycznych kontroluję akumulator, alternator i spadki napięcia.
- Przy autach z większym przebiegiem biorę pod uwagę także taśmę pod kierownicą i wtyczki, bo to częstsze źródło kłopotów niż sam element pomiarowy.
Jeśli miałbym zostawić jedną zasadę, to taką: najpierw potwierdzam geometrię, zasilanie i adaptację, dopiero potem kupuję nowy element. W układzie kierowniczym to właśnie kolejność decyduje, czy naprawa będzie szybka, czy zamieni się w kosztowną zgadywankę.
