Gdy samochód traci moc, nierówno pracuje albo zapala kontrolkę silnika, podejrzenie często pada na ECU. To właśnie ten sterownik zbiera dane z czujników i decyduje o pracy wielu układów auta. Wyjaśniam, czym jest ECU, jak działa, co można sprawdzić podczas diagnostyki oraz kiedy problem rzeczywiście wymaga naprawy lub wymiany modułu.
ECU steruje pracą samochodu i pomaga wykrywać usterki
- ECU to elektroniczna jednostka sterująca, która przetwarza dane z czujników.
- W silniku kontroluje między innymi wtrysk paliwa, ciśnienie doładowania i zawór EGR.
- Kod błędu nie zawsze oznacza uszkodzenie sterownika. Często winny jest czujnik, przewód, zasilanie albo masa.
- Podstawowa diagnostyka OBD kosztuje zwykle 50-150 zł, a pełna diagnoza komputerowa może być droższa.
- Wymiana ECU wymaga często kodowania, dopasowania immobilizera i zapisania konfiguracji pojazdu.

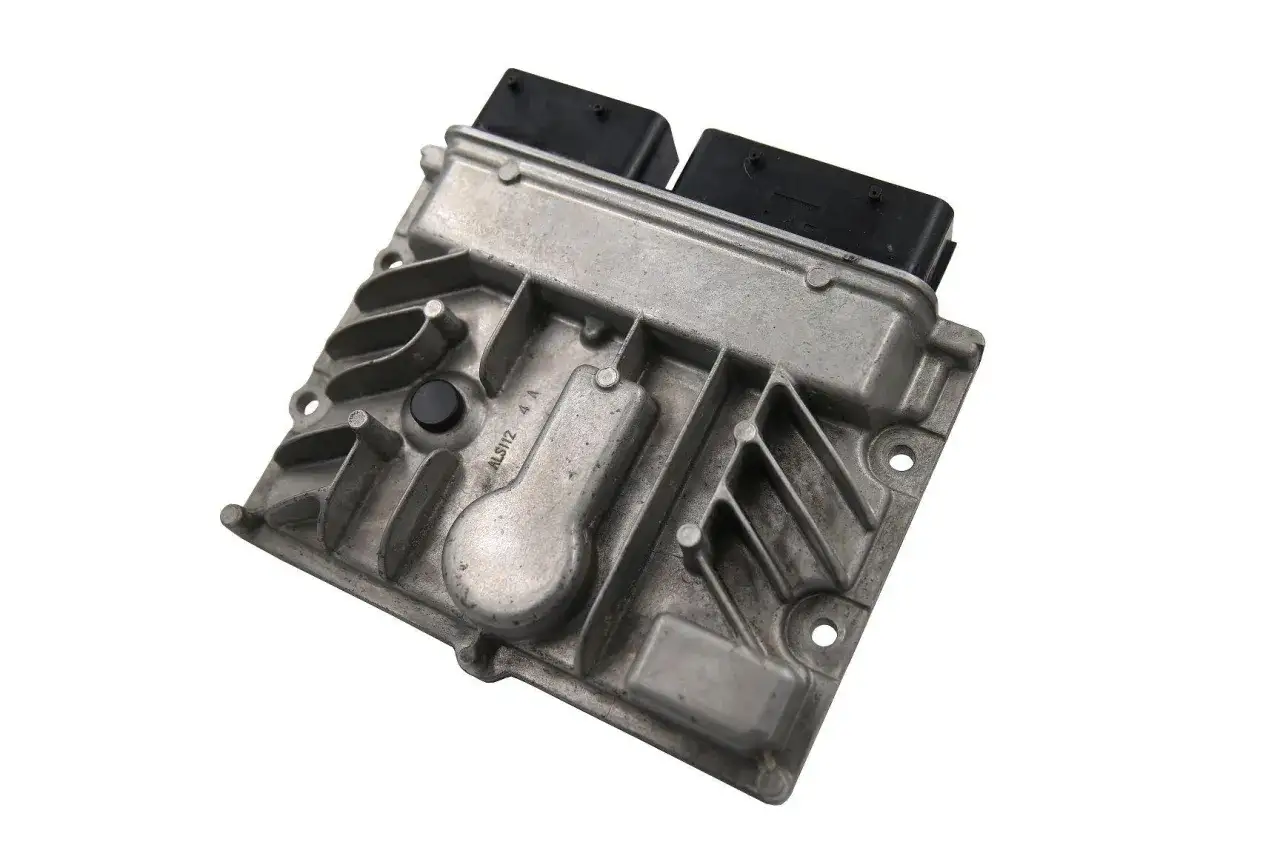

ECU, czyli elektroniczny mózg samochodu
Skrót ECU pochodzi od angielskiego Electronic Control Unit, czyli elektronicznej jednostki sterującej. W codziennym języku mechanicy często używają tego określenia przede wszystkim wobec sterownika silnika, choć technicznie ECU może oznaczać także moduł odpowiedzialny za skrzynię biegów, poduszki powietrzne, ABS lub klimatyzację.
Najprościej porównać ECU do komputera pracującego w samochodzie. Odczytuje sygnały z czujników, analizuje je według zapisanych map i algorytmów, a następnie wysyła polecenia do elementów wykonawczych. Dzięki temu silnik może dostosować swoją pracę do temperatury, obciążenia, prędkości obrotowej i stylu jazdy.
W dieslu sterownik ma szczególnie dużo zadań. Kontroluje między innymi dawkę i moment wtrysku paliwa, ciśnienie na listwie common rail, pracę turbosprężarki, zaworu EGR, przepustnicy oraz filtra DPF. W praktyce bez sprawnego ECU nowoczesny silnik nie jest w stanie precyzyjnie zarządzać spalaniem i emisją spalin.
Jak ECU podejmuje decyzje podczas jazdy
Sterownik nie działa według jednej, sztywnej instrukcji. Korzysta z danych dostarczanych przez wiele czujników, na przykład czujnik temperatury cieczy, przepływomierz, czujnik ciśnienia doładowania, czujnik położenia wału korbowego i czujnik ciśnienia paliwa. Na tej podstawie oblicza, ile paliwa podać i kiedy wykonać wtrysk.
Część układów działa w pętli sprzężenia zwrotnego. ECU wydaje polecenie, a potem sprawdza, czy efekt zgadza się z oczekiwaniem. Przykładem jest sonda lambda w silniku benzynowym albo czujnik różnicy ciśnień przy kontroli DPF. Jeżeli wynik odbiega od założeń przez określony czas, sterownik może zapisać kod usterki i włączyć kontrolkę.
Czujniki i elementy wykonawcze
Do ECU trafiają sygnały między innymi z następujących elementów:
- czujnika temperatury silnika i powietrza dolotowego,
- przepływomierza oraz czujnika ciśnienia w kolektorze,
- czujników położenia wału i wałka rozrządu,
- czujnika ciśnienia paliwa,
- sondy lambda i czujników układu oczyszczania spalin.
Na wyjściu sterownik obsługuje między innymi wtryskiwacze, cewki zapłonowe, zawór EGR, elektrozawór sterujący turbosprężarką i elementy układu paliwowego. Jeżeli jeden z czujników podaje błędne dane, ECU może reagować prawidłowo na podstawie nieprawidłowych informacji. To ważne, ponieważ sam sterownik nie zawsze jest źródłem problemu.
Komunikacja między modułami

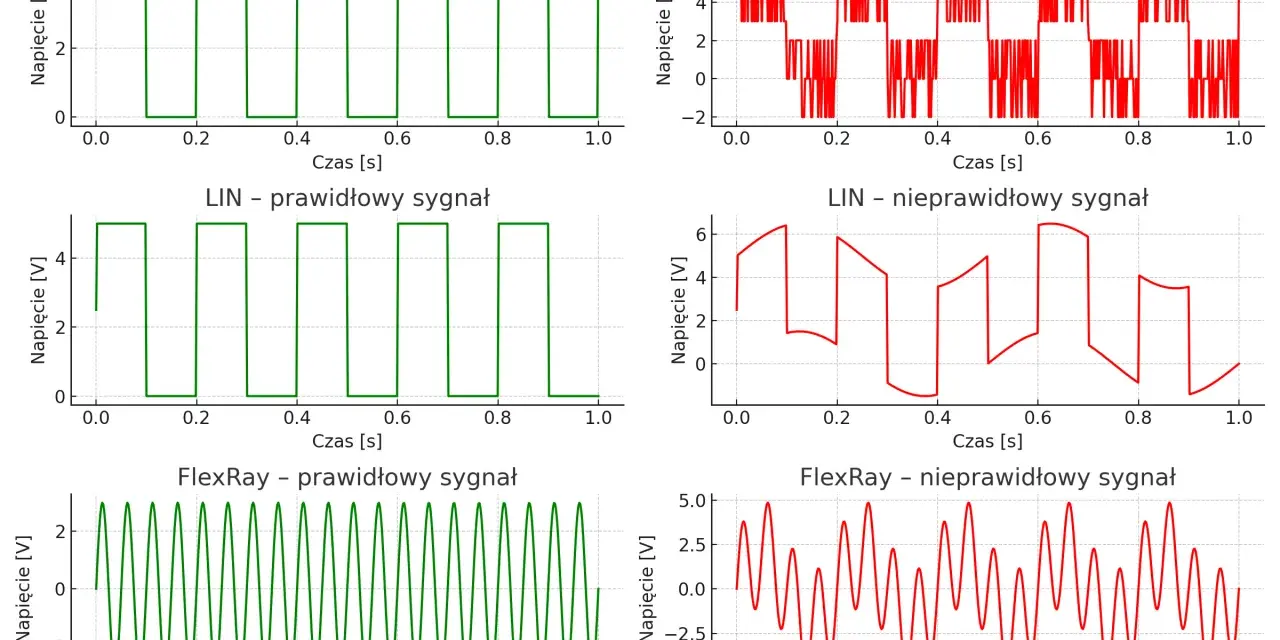

Współczesny samochód ma kilka lub nawet kilkadziesiąt sterowników połączonych siecią komunikacyjną, najczęściej CAN. Moduły wymieniają dane, dlatego ECU silnika może współpracować z ABS-em, automatyczną skrzynią biegów, zestawem wskaźników i systemem kontroli trakcji.
Awaria komunikacji może wyglądać jak uszkodzenie wielu podzespołów naraz. Pojawienie się kilku kontrolek, brak rozruchu i błędy komunikacji nie muszą oznaczać serii poważnych awarii. Czasem przyczyną jest rozładowany akumulator, skorodowana masa albo uszkodzony przewód CAN.
ECU silnika a inne sterowniki w samochodzie
Określenia ECU, ECM i PCM bywają używane zamiennie, ale ich znaczenie zależy od producenta. ECU to nazwa ogólna. ECM zwykle oznacza sterownik silnika, natomiast PCM może łączyć funkcje sterownika silnika i automatycznej skrzyni biegów.
| Nazwa | Za co odpowiada | Przykładowe objawy problemu |
|---|---|---|
| ECU silnika lub ECM | Wtrysk, zapłon, doładowanie, emisja spalin | Brak mocy, nierówna praca, trudny rozruch |
| TCU | Sterowanie automatyczną skrzynią biegów | Szarpanie, tryb awaryjny, brak zmiany biegów |
| ABS lub ESP | Hamowanie i stabilizacja toru jazdy | Kontrolka ABS, wyłączenie kontroli trakcji |
| BCM | Oświetlenie, zamki, szyby i wyposażenie nadwozia | Problemy z centralnym zamkiem lub światłami |
Dlatego podczas rozmowy z warsztatem dobrze doprecyzować, o który moduł chodzi. Gdy ktoś mówi, że „padło ECU”, może mieć na myśli zarówno sterownik silnika, jak i dowolną inną jednostkę elektroniczną. Kontekst objawów i numer modułu z testera pozwalają uniknąć nieporozumień.
Jak wygląda diagnostyka ECU

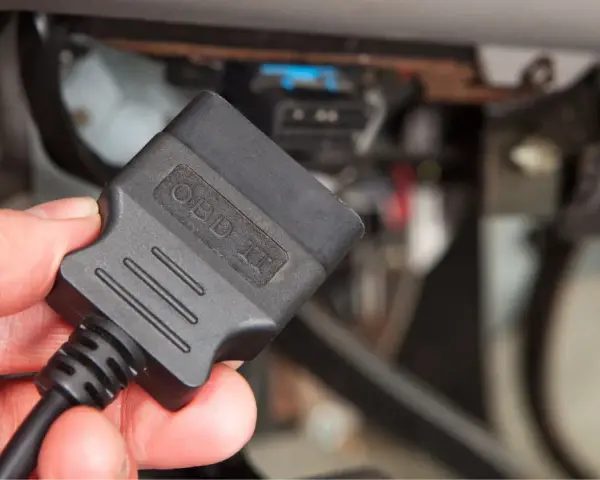

Diagnostyka zaczyna się od podłączenia testera do gniazda OBD. Urządzenie odczytuje kody usterek, parametry bieżące i czasem tak zwane dane zamrożone, czyli informacje o warunkach, w których błąd się pojawił. W samochodach z rozbudowaną elektroniką zwykły interfejs OBD może jednak nie zapewnić dostępu do wszystkich modułów.
Sam odczyt kodu to dopiero początek. Kod P0101 może wskazywać na problem z przepływem powietrza, ale nie przesądza, że przepływomierz trzeba od razu wymienić. Przyczyną może być nieszczelny dolot, zabrudzony filtr, przerwany przewód lub problem z zasilaniem czujnika.
Przeczytaj również: Korek zbiorniczka płynu chłodniczego - Jak dbać o silnik?
Co powinien sprawdzić diagnosta
- Odczytać błędy ze wszystkich dostępnych sterowników.
- Sprawdzić napięcie akumulatora, bezpieczniki, masy i główne zasilania.
- Porównać parametry bieżące z wartościami oczekiwanymi.
- Przetestować czujnik, przewody i element wykonawczy.
- Skasować błąd dopiero po usunięciu przyczyny i wykonać jazdę próbną.
W przypadku diesla szczególnie dużo mówi porównanie wartości zadanej i rzeczywistej. Dotyczy to na przykład ciśnienia doładowania oraz ciśnienia paliwa. Jeżeli rzeczywiste ciśnienie stale odbiega od oczekiwanego, trzeba szukać przyczyny w układzie, a nie wymieniać sterownik na chybił trafił.
W nowszych autach diagnostyka może wymagać dostępu do zabezpieczonej bramy komunikacyjnej, fabrycznego oprogramowania albo funkcji pass-through. Oznacza to, że tani skaner może pokazać ogólny błąd, ale nie wykona kodowania, adaptacji czy testu konkretnego siłownika.
Objawy uszkodzonego sterownika silnika
Uszkodzenie ECU może powodować bardzo różne objawy, od pojedynczej kontrolki po całkowity brak rozruchu. Najczęściej kierowca zauważa spadek mocy, nierówną pracę silnika, trudne odpalanie albo przejście w tryb awaryjny. W dieslu może pojawić się również problem z regeneracją DPF lub sterowaniem turbosprężarką.
- kontrolka silnika lub komunikat o usterce układu napędowego,
- gaśnięcie silnika i problemy z ponownym uruchomieniem,
- brak reakcji na pedał przyspieszenia,
- brak komunikacji z modułem podczas diagnostyki,
- losowe błędy wielu czujników,
- samoczynnie uruchamiający się wentylator lub nietypowe zachowanie osprzętu.
To jednak objawy niespecyficzne. Zanim uznam sterownik za uszkodzony, sprawdzam wilgoć, korozję złączy, napięcie ładowania i stan instalacji. Po zwarciu, zalaniu lub nieprawidłowym podłączeniu akumulatora ECU rzeczywiście może zostać uszkodzone, ale znacznie częściej problem leży w zasilaniu albo wiązce.
Migająca kontrolka silnika, wyraźne wypadanie zapłonu lub intensywne dymienie to sygnał, żeby ograniczyć jazdę i szybko wykonać diagnozę. Dalsza eksploatacja może doprowadzić do uszkodzenia katalizatora, filtra DPF lub samego silnika.
Naprawa, wymiana i koszt ECU
Nie każdy problem wymaga wymiany modułu. W wielu przypadkach wystarczy naprawa wiązki, oczyszczenie złącza, przywrócenie prawidłowej masy albo wymiana uszkodzonego czujnika. Regeneracja sterownika ma sens wtedy, gdy specjalistyczny serwis potwierdzi usterkę elektroniki i potrafi ją przetestować po naprawie.
| Usługa | Orientacyjny koszt w Polsce | Co może obejmować |
|---|---|---|
| Podstawowy odczyt OBD | 50-150 zł | Odczyt i skasowanie kodów, bez pełnej analizy |
| Rozszerzona diagnostyka | 150-400 zł | Parametry bieżące, pomiary i testy elementów |
| Naprawa sterownika | 300-1500 zł | Naprawa elektroniki i test modułu |
| Używany sterownik | 500-2000 zł | Zakup modułu oraz ewentualne kodowanie |
| Nowy sterownik | Od około 2000 zł | Moduł, programowanie i konfiguracja zależnie od modelu |
Są to szerokie, orientacyjne przedziały. W samochodach premium, hybrydach i nowszych dieslach koszty mogą być znacznie wyższe. Używany moduł nie zawsze jest rozwiązaniem typu plug and play, ponieważ może wymagać przepisania kodu immobilizera, konfiguracji wyposażenia i adaptacji.
Nie należy też mylić naprawy ECU z chiptuningiem. Zmiana oprogramowania może poprawić osiągi, ale nie naprawi uszkodzonego czujnika, nieszczelnego dolotu ani problemu z DPF. Przed modyfikacją map najpierw trzeba doprowadzić samochód do pełnej sprawności.
Co sprawdzić przed wizytą w warsztacie
Zapisz, kiedy pojawia się problem, czy silnik jest zimny, jakie są warunki jazdy i czy wcześniej odłączano akumulator. Taka informacja często skraca diagnostykę bardziej niż sam przypadkowy odczyt błędów. Możesz też sfotografować komunikaty z deski rozdzielczej i zanotować, czy auto weszło w tryb awaryjny.
Najważniejsza zasada brzmi prosto: kod błędu jest wskazówką, a nie gotową diagnozą. Dobry warsztat potwierdzi usterkę pomiarem, sprawdzi zasilanie i dopiero wtedy zaproponuje naprawę. Dzięki temu nie zapłacisz za wymianę sprawnego ECU, gdy problemem okaże się przewód, masa albo niewielki czujnik.
