Zapala się kontrolka silnika, a samochód zaczyna tracić moc? W takiej sytuacji europejski system EOBD może szybko wskazać obszar problemu, ale sam kod błędu nie zawsze oznacza konieczność wymiany konkretnej części. Wyjaśniam, jak działa ta diagnostyka, co można odczytać zwykłym testerem, jakie są ograniczenia oraz na co zwrócić uwagę szczególnie w samochodzie z silnikiem Diesla.
Najważniejsze informacje o diagnostyce EOBD w samochodzie
- Zakres działania obejmuje przede wszystkim układy wpływające na emisję spalin.
- W samochodach osobowych system pojawiał się obowiązkowo od 2001 roku dla benzyny i od 2004 roku dla diesli.
- Uniwersalny tester odczyta głównie błędy silnika i układu napędowego, ale nie zawsze połączy się z ABS-em, poduszkami czy komfortem.
- Kod DTC wskazuje obszar usterki, a nie zawsze uszkodzony element.
- Skasowanie błędów może wyzerować monitory gotowości, dlatego przed zakupem auta warto sprawdzić także ich status.
Co naprawdę oznacza europejska diagnostyka pokładowa
EOBD to europejska odmiana pokładowego systemu kontroli emisji spalin. Sterownik silnika obserwuje pracę czujników i podzespołów, a gdy wykryje odchylenie mogące zwiększyć emisję, zapisuje kod usterki i w określonych sytuacjach włącza kontrolkę check engine.
System nie jest osobnym urządzeniem podłączanym do auta. Jego elementy znajdują się już w samochodzie, przede wszystkim w sterowniku silnika, układzie wydechowym i instalacji elektrycznej. Tester diagnostyczny jedynie odczytuje informacje zapisane przez sterownik oraz pokazuje wybrane parametry pracy.
EOBD, OBD i OBD-II nie oznaczają dokładnie tego samego
OBD to ogólna nazwa diagnostyki pokładowej. OBD-II wywodzi się z amerykańskich wymagań, natomiast EOBD dostosowano do europejskich norm emisji. W praktyce współczesne samochody korzystają z bardzo podobnego, często zgodnego sprzętowo rozwiązania, dlatego producenci testerów używają tych nazw niemal zamiennie.
| Określenie | Co oznacza | Znaczenie dla kierowcy |
|---|---|---|
| OBD | Ogólna diagnostyka pokładowa | Nazwa całej rodziny systemów diagnostycznych |
| OBD-II | Amerykański standard diagnostyczny | Podstawa wielu uniwersalnych testerów |
| EOBD | Europejska wersja diagnostyki emisji | Najczęściej spotykana w samochodach sprzedawanych w UE |
| Diagnostyka producenta | Rozszerzone funkcje konkretnej marki | Dostęp do większej liczby sterowników, testów i kodowań |
W samochodach osobowych z silnikiem benzynowym obowiązek stosowania tego rozwiązania wprowadzano w Unii Europejskiej etapami. Przyjmuje się, że dotyczył nowych typów od 2000 roku, a wszystkich nowych rejestrowanych pojazdów od 2001 roku. Dla silników Diesla granicą były najczęściej lata 2003-2004. Konkretna data zależy jednak od kategorii pojazdu, homologacji i wersji silnikowej.
Rok produkcji nie daje więc stuprocentowej odpowiedzi. W starszym aucie najlepiej sprawdzić obecność 16-pinowego gniazda diagnostycznego, dokumentację modelu albo po prostu wykonać próbę komunikacji testerem. Samo gniazdo również nie gwarantuje pełnej zgodności z uniwersalnym standardem.
Co monitoruje system i kiedy zapala kontrolkę
Zakres kontroli zależy od konstrukcji samochodu, ale najczęściej obejmuje sondy lambda, układ recyrkulacji spalin EGR, katalizator, układ zasilania paliwem, czujniki temperatury i ciśnienia oraz elementy ograniczające emisję. W dieslu dochodzą między innymi filtr DPF, czujnik różnicy ciśnień, układ SCR i czujniki NOx, o ile samochód jest w nie wyposażony.
Sterownik nie reaguje na każdą chwilową zmianę. Zwykle porównuje sygnały z kilku czujników, sprawdza je podczas określonych warunków jazdy i dopiero po potwierdzeniu problemu zapisuje błąd. Dzięki temu pojedyncze zakłócenie napięcia nie musi od razu wywołać kontrolki.
Kontrolka świecąca i migająca
Stałe światło kontrolki silnika oznacza najczęściej usterkę, z którą można ostrożnie dojechać do warsztatu, jeśli auto pracuje normalnie. Nie powinno się jednak odkładać diagnostyki, bo problem z mieszanką, zapłonem lub oczyszczaniem spalin może z czasem uszkodzić droższe podzespoły.
Migająca kontrolka jest znacznie poważniejszym sygnałem. Często wiąże się z aktywnym wypadaniem zapłonu i ryzykiem przegrzania katalizatora. Gdy silnik mocno szarpie, dymi, traci moc albo przechodzi w tryb awaryjny, ograniczam jazdę do minimum i nie próbuję „wypalać” problemu na własną rękę.
Co oznaczają monitory gotowości
Oprócz kodów błędów tester może pokazać status monitorów gotowości, czyli testów wykonywanych przez sterownik podczas jazdy. Dotyczą one między innymi katalizatora, EGR-u, układu paliwowego, sond lambda lub filtra cząstek stałych.
Po odłączeniu akumulatora albo skasowaniu błędów część monitorów otrzymuje status „niegotowy”. Nie musi to oznaczać nowej awarii, ale pokazuje, że samochód nie zakończył jeszcze wszystkich procedur kontrolnych. Właśnie dlatego przed zakupem używanego auta sprawdzenie samych kodów to za mało. Niedawne kasowanie błędów może chwilowo ukryć problem.
Jak czytać kody usterek bez błędnych wniosków
Kod DTC ma zwykle postać litery i czterech cyfr. Pierwsza litera określa obszar, na przykład P oznacza układ napędowy, B nadwozie, C podwozie, a U komunikację między sterownikami. W praktyce najczęściej spotykam kody zaczynające się od P.
| Przykładowy kod | Ogólne znaczenie | Dlaczego nie wolno diagnozować tylko po nazwie |
|---|---|---|
| P0401 | Zbyt mały przepływ w układzie EGR | Przyczyną może być zawór, przewody, nagar, sterowanie lub nieszczelność |
| P0101 | Nieprawidłowy zakres pracy przepływomierza | Problem może powodować czujnik, dolot, filtr powietrza albo wiązka |
| P2002 | Skuteczność filtra cząstek stałych poniżej progu | Do sprawdzenia są DPF, czujnik ciśnienia, przewody i warunki regeneracji |
| P0420 | Niska skuteczność katalizatora | Błąd może być skutkiem zużycia katalizatora, sondy albo niewłaściwego spalania |
Najczęstszy błąd polega na traktowaniu opisu kodu jak gotowej diagnozy. P0401 nie oznacza automatycznie, że trzeba kupić nowy zawór EGR, a P2002 nie przesądza jeszcze o wymianie filtra DPF. Kod wskazuje kierunek dalszych testów, nie wystawia rachunku za konkretną część.
Przed skasowaniem błędu zapisuję kod, jego status, parametry zamrożonej ramki oraz przebieg. Freeze frame to zestaw danych z chwili wystąpienia usterki, na przykład temperatura silnika, prędkość obrotowa czy obciążenie. Taki zapis często mówi więcej niż sam numer błędu.
Dlaczego błędów oczekujących nie należy ignorować
Tester może pokazać błąd zapisany, oczekujący albo stały. Błąd oczekujący pojawia się wtedy, gdy sterownik wykrył nieprawidłowość, ale nie potwierdził jej jeszcze w wymaganej liczbie cykli. Warto potraktować go jako wczesne ostrzeżenie, zwłaszcza gdy występuje razem z nierówną pracą silnika, zwiększonym spalaniem lub dymieniem.
Jeśli po skasowaniu kod wraca po kilku kilometrach, problem jest realny i powtarzalny. Jeżeli nie wraca, nadal nie oznacza to pełnego sukcesu, ponieważ część kontroli wykonuje się dopiero w określonych warunkach jazdy.
Jak podłączyć tester i wybrać właściwe narzędzie

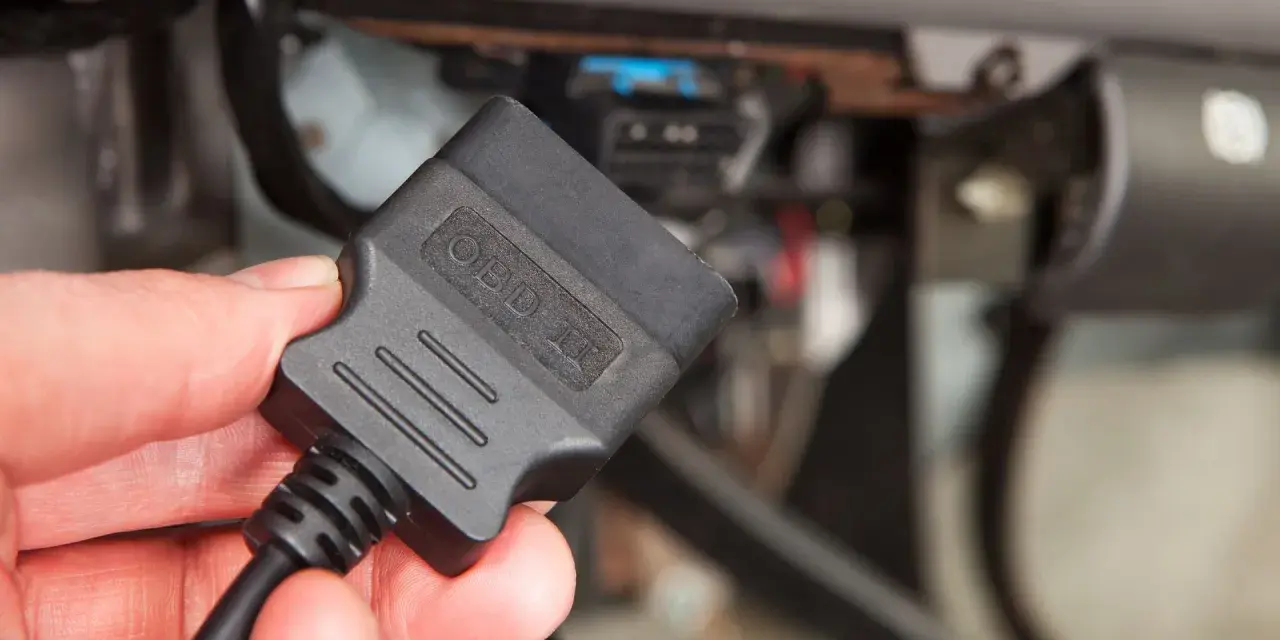

Gniazdo diagnostyczne znajduje się zwykle pod deską rozdzielczą, w okolicy kolumny kierownicy, bezpieczników albo tunelu środkowego. Wkładam interfejs przy wyłączonym zapłonie, włączam zapłon, uruchamiam aplikację lub tester i wybieram odczyt błędów silnika. W niektórych modelach potrzebny jest pracujący silnik, ale najczęściej wystarcza pozycja zapłonu.
Najtańsze adaptery Bluetooth typu ELM327 kosztują zwykle 30-150 zł. Nadają się do sprawdzenia podstawowych parametrów i kodów silnika, ale tanie klony bywają niestabilne, mają ograniczoną obsługę protokołów lub błędnie współpracują z aplikacją. Do regularnego używania lepiej wybrać sprawdzony interfejs z aktualnym oprogramowaniem.
| Rozwiązanie | Typowy koszt | Do czego wystarczy |
|---|---|---|
| Prosty adapter Bluetooth | 30-150 zł | Podstawowe kody silnika i wybrane parametry bieżące |
| Lepszy interfejs z aplikacją | 150-500 zł | Logi, monitory gotowości i dokładniejsza obserwacja danych |
| Tester wielomarkowy | 500-2500 zł | Wiele sterowników, testy aktywacyjne i funkcje serwisowe |
| Diagnostyka w warsztacie | 50-150 zł za odczyt, 150-350 zł za pogłębioną analizę | Interpretacja danych, pomiary i szukanie rzeczywistej przyczyny |
Uniwersalny interfejs nie zastąpi urządzenia fabrycznego. Zwykle odczyta błędy związane z silnikiem i emisją, ale może nie mieć dostępu do modułu ABS, poduszek powietrznych, automatycznej skrzyni czy komfortu. Przy aucie z rozbudowaną elektroniką liczy się nie tylko marka testera, lecz także obsługiwany protokół i konkretna wersja sterownika.
Przeczytaj również: Hamulec postojowy - Schemat, budowa, awarie i dobór części
Bezpieczna kolejność diagnostyki
- Sprawdź napięcie akumulatora, bo zbyt niskie napięcie potrafi generować błędy komunikacji.
- Odczytaj błędy zapisane, oczekujące i stałe.
- Zapisz raport oraz parametry z chwili wystąpienia usterki.
- Obejrzyj przewody, wtyczki, przewody podciśnienia i dolot powietrza.
- Porównaj dane bieżące z wartościami oczekiwanymi przez producenta.
- Napraw przyczynę, skasuj błąd i wykonaj jazdę kontrolną.
- Sprawdź, czy kontrolka nie wraca i czy monitory gotowości zakończyły testy.
Sam odczyt zwykle trwa kilka minut. Rzetelna diagnostyka może zająć godzinę lub dłużej, bo wymaga jazdy próbnej, pomiaru ciśnienia, kontroli wiązki albo testu elementu wykonawczego. To właśnie ten etap odróżnia sensowną diagnozę od przypadkowej wymiany części.
Co ten system pokaże w dieslu, a czego nie rozstrzygnie
W silniku wysokoprężnym diagnostyka pomaga ocenić między innymi działanie EGR, przepływomierza, doładowania, ciśnienia paliwa, DPF-u oraz układu SCR. Można też obserwować temperatury spalin, stopień zapełnienia filtra lub warunki regeneracji, ale dostępność tych danych zależy od marki i użytego testera.
Przykładowo błąd dotyczący DPF-u może wynikać z zapchanego filtra, uszkodzonego czujnika różnicy ciśnień, przerwanych przewodów albo zbyt częstego przerywania regeneracji. Wymiana filtra bez sprawdzenia tych elementów często kończy się powrotem kontrolki i niepotrzebnym wydatkiem.
Podobnie wygląda sprawa z EGR-em. Zapis o niewłaściwym przepływie może oznaczać zabrudzenie, ale także nieszczelność dolotu, problem z podciśnieniem lub błąd pomiaru przepływomierza. W dieslu szczególnie ważne jest zestawienie kodu z parametrami rzeczywistymi, a nie odczytanie jednej linijki z aplikacji.
System nie wykryje wszystkiego. Nie pokaże zużycia dwumasy, luzu turbiny, nieszczelności mechanicznej, słabej kompresji ani problemu, który nie wpływa jeszcze na monitorowane emisje. Brak kodu błędu nie jest więc równoznaczny z pełną sprawnością silnika.
Jak wykorzystać EOBD przy zakupie używanego auta
Przed zakupem podłączam tester przed jazdą próbną, a potem ponownie po przejażdżce. Sprawdzam nie tylko aktywne usterki, lecz także błędy oczekujące, historię kasowania, monitory gotowości i zgodność przebiegu z ogólnym stanem samochodu.
Jeżeli wszystkie monitory są niegotowe, a kontrolka właśnie zgasła, traktuję to jako sygnał ostrzegawczy. Nie jest to dowód manipulacji, bo podobny status może pojawić się po wymianie akumulatora, ale sprzedający powinien umieć wyjaśnić, dlaczego pamięć sterownika została wyzerowana.
Przy samochodzie z dieslem nie ograniczam się do odczytu P-kodów. Sprawdzam rozruch na zimno, dymienie, pracę turbiny, częstotliwość regeneracji DPF i zachowanie auta pod obciążeniem. Tester jest filtrem wstępnej selekcji, a nie zamiennikiem oględzin i jazdy próbnej.
Trzy decyzje, które oszczędzają pieniądze po zapaleniu kontrolki
Po pierwsze, nie kasuj błędu przed zapisaniem raportu. Po drugie, nie kupuj części wyłącznie na podstawie numeru DTC. Po trzecie, jeśli problem dotyczy DPF, EGR, doładowania lub układu paliwowego, poproś o sprawdzenie parametrów podczas pracy silnika.
Podstawowy adapter ma sens jako narzędzie do kontroli i szybkiego odczytu, szczególnie gdy samochód jest prosty i sprawny. Przy powtarzających się błędach, zakupie używanego auta albo problemach z dieslem rozsądniej przeznaczyć 150-350 zł na pełniejszą diagnostykę niż ryzykować wymianę części metodą prób i błędów.
Najważniejsza zasada brzmi prosto: diagnostyka pokładowa pokazuje, gdzie szukać, ale dopiero pomiary i doświadczenie pozwalają ustalić, co naprawdę się zepsuło. Takie podejście zwykle skraca naprawę, ogranicza koszty i pozwala szybciej wrócić do bezpiecznej jazdy.
