Układ hamulca postojowego wygląda prosto tylko z kabiny. W praktyce to zestaw połączonych elementów, które mają utrzymać auto na miejscu, a w nowszych samochodach także współpracować z elektroniką i diagnostyką. Poniżej rozkładam ten temat na części: od schematu i budowy, przez różnice między wersją linkową i elektryczną, aż po objawy awarii i dobór właściwych części.
Najważniejsze elementy układu w skrócie
- W klasycznym rozwiązaniu siła idzie z dźwigni lub pedału przez linki do tylnej osi.
- Przy tylnych kołach spotyka się bębny ze szczękami albo tarcze z zaciskiem i zintegrowanym mechanizmem.
- W systemie elektrycznym linkę zastępuje silnik, moduł sterujący i siłownik przy kole albo centralny napęd.
- Nierówne trzymanie, długi skok dźwigni i grzanie jednego tylnego koła zwykle wskazują na problem mechaniczny, nie na samą dźwignię.
- Przed zakupem części trzeba znać dokładny typ układu, bo pozornie podobne elementy często nie są zamienne.

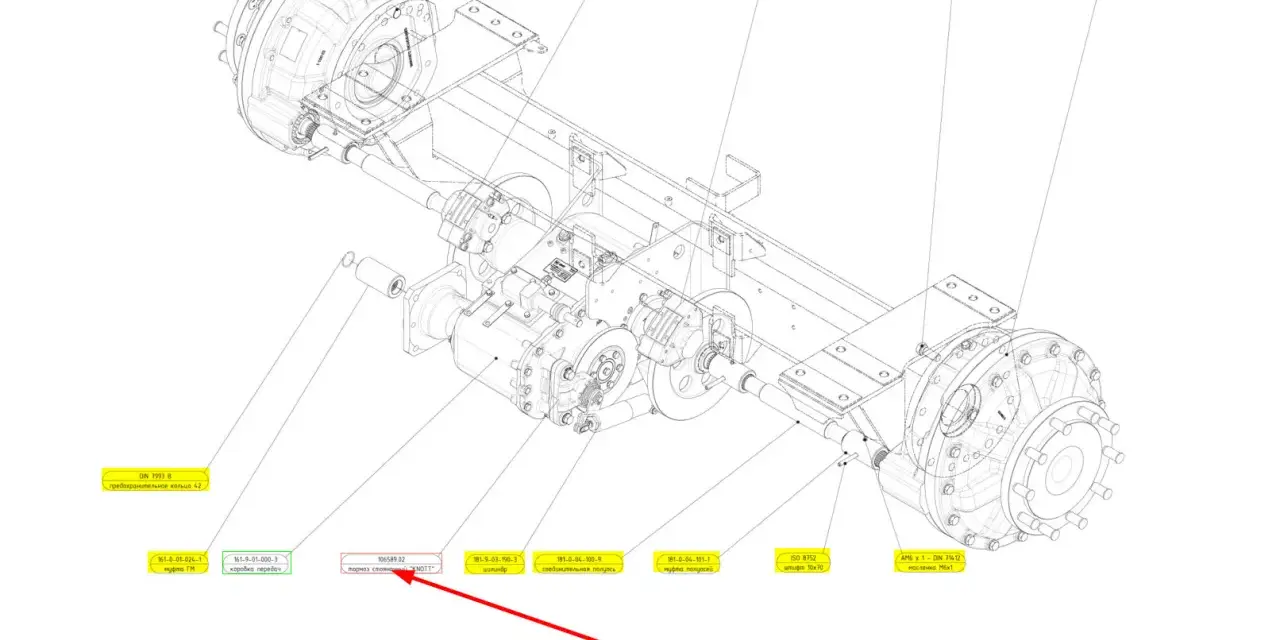

Jak czytam schemat układu hamulca postojowego
Ja zawsze zaczynam od podziału na trzy strefy: kabinę, prowadzenie siły pod podłogą i mechanizm przy tylnych kołach. Taki schemat nie służy tylko do oglądania części, ale przede wszystkim do zrozumienia, gdzie powstaje ruch, gdzie jest on przenoszony i gdzie zamienia się w docisk. W samochodach osobowych najczęściej hamulec postojowy działa na tylną oś, niezależnie od tego, czy auto ma dźwignię, pedał czy przełącznik elektryczny.
| Strefa schematu | Co zwykle widać | Po co to jest |
|---|---|---|
| Kabina | Dźwignię, pedał albo przełącznik i przycisk zwalniający | Uruchamia układ i nadaje mu pierwsze napięcie albo sygnał sterujący |
| Tunel i podwozie | Linkę główną, wyrównywacz i mocowania | Przenosi siłę na tył auta i rozdziela ją na obie strony |
| Tylna oś | Linki końcowe, dźwignie przy zacisku, szczęki lub siłownik | Dociska element cierny i blokuje koło |
| Elektronika | Moduł, silnik, czujnik położenia i kontrolkę | Kontroluje siłę docisku, diagnostykę i zwolnienie układu |
W praktyce ten schemat mówi mi więcej niż sama nazwa modelu. Od razu widać, czy problem siedzi po stronie kabiny, linki, mechanizmu przy kole czy sterowania. To dobry punkt wyjścia, bo dalej trzeba już rozebrać układ na konkretne części.
Z czego składa się klasyczny układ linkowy
W starszych i prostszych konstrukcjach wszystko opiera się na mechanice. Dźwignia uruchamia linkę, linka przekazuje ruch, a końcowy mechanizm przy kole zamienia go w docisk szczęk albo klocków. To rozwiązanie nadal jest bardzo częste, bo jest czytelne, tanie w serwisie i łatwe do diagnostyki.
| Część | Rola w układzie | Co zwykle się zużywa |
|---|---|---|
| Dźwignia lub pedał | Inicjuje zadziałanie hamulca | Luz na osi, zużyta zapadka, uszkodzony przycisk zwalniający |
| Linka główna | Przenosi siłę z kabiny do tylnej części auta | Korozja, zapieczenie, pęknięty pancerz, ciężki przesuw |
| Wyrównywacz | Rozdziela siłę na lewą i prawą stronę | Nierówny naciąg, zatarcie przegubu, wybite mocowanie |
| Linki tylne | Prowadzą ruch do konkretnych kół | Rozwarstwienie, korozja końcówek, zły powrót po puszczeniu dźwigni |
| Dźwignia przy kole | Uruchamia mechanizm docisku | Zapieczenie osi, ciężka praca, brak pełnego powrotu |
| Samoregulator | Kompensuje zużycie okładzin | Zbyt duży skok dźwigni, słabe trzymanie, nierówny kontakt z bębnem |
| Sprężyny powrotne | Zwalniają układ po puszczeniu hamulca | Osłabienie, korozja, opóźniony powrót elementów ciernych |
Wyrównywacz to mały, ale ważny element. Bez niego jedna strona potrafiłaby trzymać mocniej niż druga, a to w praktyce kończy się przegrzewaniem i nierównym zużyciem. Właśnie dlatego przy słabym hamowaniu postojowym nie patrzę tylko na dźwignię, ale na cały tor przesyłu siły. Następny krok to mechanizm przy samych kołach, bo tam schemat najbardziej się różnicuje.
Jak wyglądają rozwiązania przy tylnych kołach
W schemacie przy kole zwykle widać jedną z dwóch konstrukcji: klasyczny bęben albo tarczę z zaciskiem i zintegrowanym mechanizmem ręcznym. Obie działają podobnie z punktu widzenia kierowcy, ale w serwisie różnica jest ogromna. Inaczej wymienia się szczęki, inaczej pracuje się z zaciskiem, a inaczej ocenia przyczynę, gdy hamulec nie odbija.
| Rozwiązanie | Co widać na schemacie | Mocna strona | Słabszy punkt |
|---|---|---|---|
| Bęben ze szczękami | Szczęki, rozpierak, sprężyny, samoregulator i punkt kotwiczenia | Dobrze trzyma na postoju i ma prostą logikę działania | Gorszy dostęp, większa podatność na korozję i zapiekanie |
| Tarcza z zaciskiem | Dźwignię na zacisku, tłoczek i wewnętrzny mechanizm śrubowy | Łatwiej zmieścić całość w nowoczesnym zawieszeniu | Zacisk i mechanizm ręczny potrafią się zacierać, a regulacja bywa różna w zależności od wersji |
W bębnie hamulec postojowy działa przez rozparcie szczęk o powierzchnię roboczą. W tarczy zintegrowany mechanizm zwykle zamienia ruch linki na docisk tłoczka, często przez śrubę wewnątrz zacisku. To ważne, bo przy takim rozwiązaniu nie każdy tłoczek da się po prostu wcisnąć. Czasem trzeba go obracać, a czasem trzeba najpierw zwolnić cały mechanizm zgodnie z procedurą producenta. I właśnie tu najłatwiej popełnić błąd podczas naprawy.
Co zmienia hamulec elektryczny
W nowszych samochodach dźwignię coraz częściej zastępuje przełącznik. Sama funkcja zostaje ta sama, ale sposób działania jest inny: zamiast linki pracuje silnik, moduł sterujący, czujniki położenia i siłownik przy kole albo centralny napęd z linkami. Dla mnie najważniejsze jest to, że EPB nie jest po prostu „ręcznym bez dźwigni”. To osobny układ z elektroniką, która musi wiedzieć, kiedy docisnąć, kiedy odpuścić i jak zdiagnozować własną pracę.
Napęd centralny z linkami
W tym wariancie silnik i przekładnia siedzą w jednym module, a siła trafia do tylnych kół przez linki i prowadnice. Schemat jest tu bardzo podobny do klasycznego układu linkowego, ale zamiast dźwigni w kabinie masz sterowanie elektroniczne. Jeśli coś się psuje, najczęściej problemem są linki, prowadzenie albo sam moduł napędowy.
Przeczytaj również: Sonda lambda - objawy, diagnostyka, wymiana. Czy na pewno to ona?
Siłownik zintegrowany z zaciskiem
To rozwiązanie spotyka się coraz częściej w nowszych autach. Silnik elektryczny jest zamontowany bezpośrednio przy zacisku i przez mechanizm śrubowy dociska tłoczek do tarczy. Taki układ upraszcza prowadzenie części mechanicznych, ale zwiększa znaczenie diagnostyki. Tu już nie wystarczy „puścić ręczny” jak w klasycznym aucie. Trzeba często wprowadzić system w tryb serwisowy, a po montażu przeprowadzić adaptację lub inicjalizację.
| Element EPB | Rola | Co może zawieść |
|---|---|---|
| Przełącznik w kabinie | Wysyła polecenie zaciągnięcia lub zwolnienia | Zużyte styki, uszkodzona obudowa, problem z sygnałem |
| Moduł sterujący | Kontroluje pracę całego układu | Błędy komunikacji, spadki napięcia, błędna adaptacja |
| Siłownik lub silnik | Wytwarza ruch i docisk | Zatarcie przekładni, uszkodzenie napędu, słaby powrót |
| Czujnik położenia | Informuje sterownik, gdzie znajduje się mechanizm | Nieprawidłowy odczyt, błędna kalibracja, komunikat o usterce |
| Kontrolka i komunikaty | Informują kierowcę o stanie układu | Nie gasną mimo zwolnienia, sygnalizują błąd zasilania lub modułu |
W praktyce EPB zmienia serwis bardziej niż samą jazdę. Przy naprawie tylnego hamulca trzeba wiedzieć, czy układ pozwala na cofnięcie tłoczka testerem, czy wymaga innej procedury. To już prowadzi prosto do diagnozy, bo schemat jest naprawdę użyteczny dopiero wtedy, gdy da się na jego podstawie znaleźć źródło usterki.
Jakie objawy najczęściej zdradzają problem
Najlepsza diagnostyka zaczyna się od objawów. Jeśli hamulec postojowy działa inaczej niż zwykle, schemat układu od razu zawęża pole poszukiwań. Ja zwracam uwagę przede wszystkim na to, czy problem dotyczy obu stron, jednej strony, czy samego zwalniania.
| Objaw | Najczęstsza przyczyna | Co to zwykle oznacza w praktyce |
|---|---|---|
| Dźwignia bierze bardzo wysoko | Rozciągnięta linka, źle ustawiony wyrównywacz, zużyte okładziny | Układ nie kompensuje zużycia tak, jak powinien |
| Jedno tylne koło trzyma słabiej | Zapieczona linka, zardzewiała dźwignia przy zacisku, nierówny samoregulator | Problem jest po jednej stronie, nie w całym układzie |
| Hamulec nie odpuszcza | Zapieczony mechanizm, pęknięta sprężyna powrotna, wadliwy siłownik EPB | Ryzyko przegrzania i szybkiego zużycia elementów ciernych |
| Po jeździe grzeje się jedno tylne koło | Brak pełnego powrotu linki albo tłoczka | Coś cały czas lekko trzyma tarczę lub szczęki |
| Na desce świeci kontrolka | Usterka przełącznika, napięcia, modułu lub czujnika | W układzie elektrycznym trzeba odczytać błędy, a nie zgadywać |
Jeśli hamulec postojowy działa, ale auto nadal potrafi zjechać na wzniesieniu, nie zakładałbym od razu najgorszego scenariusza. Często winne są po prostu zużyte okładziny, zbyt duży luz albo zatarcie jednego z ruchomych punktów. I właśnie dlatego przed zakupem części trzeba sprawdzić nie tylko objaw, ale też konstrukcję całego układu.
Co sprawdzam przed zamówieniem części
Przy hamulcu postojowym najdroższy błąd to zły dobór elementu. Na pierwszy rzut oka linki, zaciski i siłowniki mogą wyglądać podobnie, ale różnią się długością, mocowaniem, końcówkami, stroną montażu i sposobem regulacji. W samochodach z dieslem, które często są cięższe i częściej jeżdżą z obciążeniem, ten temat wychodzi szybciej niż w lekkich autach miejskich.
- Sprawdzam, czy auto ma dźwignię, pedał czy przełącznik, bo to od razu zawęża typ układu.
- Oglądam tylny hamulec: bęben, tarczę z zaciskiem czy zacisk z elektrycznym siłownikiem.
- Porównuję lewą i prawą stronę, bo linki i zaciski nie zawsze zużywają się identycznie.
- Patrzę na prowadzenie linki, mocowania i osłony, bo nowa część nie naprawi zardzewiałego uchwytu.
- Jeśli mam EPB, sprawdzam, czy po montażu potrzebna będzie adaptacja lub tryb serwisowy.
- Nie zakładam, że jeden element wystarczy. Przy mocno skorodowanym układzie często rozsądniej jest wymienić zestaw, a nie pojedynczą część.
Najczęściej problem zaczyna się od drobiazgu: zapieczonej linki, zbyt dużego luzu albo uszkodzonej dźwigni przy zacisku. Jeśli jednak układ jest już mocno zużyty, wymiana samej jednej części bywa tylko chwilowym zyskiem. Dlatego przed zamówieniem patrzę na cały tor pracy, a nie tylko na nazwę elementu z katalogu. To oszczędza czas, pieniądze i kolejne rozbieranie tego samego miejsca.
Najkrótsza droga od schematu do właściwej naprawy
Jeśli mam sprowadzić ten temat do jednego wniosku, to jest on prosty: dobry schemat pokazuje nie tylko gdzie leży część, ale też jaką funkcję pełni i z czym współpracuje. Właśnie dlatego przy hamulcu postojowym zawsze patrzę na komplet: element uruchamiający, tor przekazania siły, mechanizm przy kole i sposób zwalniania.
To podejście szczególnie dobrze działa przy autach, w których wersje wyposażenia różnią się między sobą bardziej niż widać to z zewnątrz. Ten sam model może mieć inną linkę, inny zacisk, inny wariant regulacji albo pełne EPB zamiast klasycznej dźwigni. Jeśli więc chcesz dobrać część bez pomyłki, zacznij od identyfikacji układu, a dopiero potem szukaj konkretnego numeru. Taki porządek naprawdę robi różnicę przy naprawie hamulca postojowego.
