Silnik kręci, ale nie odpala, gaśnie po rozgrzaniu albo zapala kontrolkę check engine? Przyczyną może być czujnik Halla położenia wału korbowego lub wałka rozrządu. Pokażę, jak rozpoznać jego typ, sprawdzić zasilanie, masę i sygnał multimetrem oraz kiedy bez oscyloskopu łatwo wyciągnąć błędne wnioski.
Najpewniejsza diagnoza zaczyna się od zasilania i sygnału
- Trzy przewody zwykle oznaczają zasilanie, masę i wyjście sygnałowe.
- Układ Halla najczęściej pracuje przy napięciu 5 V lub 12 V, zależnie od konstrukcji samochodu.
- Podczas kręcenia rozrusznikiem sygnał powinien przełączać się między stanem niskim i wysokim.
- Multimetr wykryje podstawową usterkę, ale oscyloskop najlepiej pokazuje zakłócenia i zaniki sygnału.
- Brak sygnału nie zawsze oznacza uszkodzony czujnik. Problemem może być wiązka, koło impulsowe albo rozrząd.
Najpierw upewnij się, że to rzeczywiście czujnik Halla
Czujnik Halla wykrywa zmianę pola magnetycznego i przekazuje do sterownika silnika cyfrowy sygnał. ECU, czyli elektroniczny sterownik silnika, wykorzystuje go do ustalenia położenia wału, prędkości obrotowej oraz momentu wtrysku paliwa. W dieslu jego działanie ma szczególne znaczenie, bo bez poprawnego sygnału sterownik może nie uruchomić wtrysku.

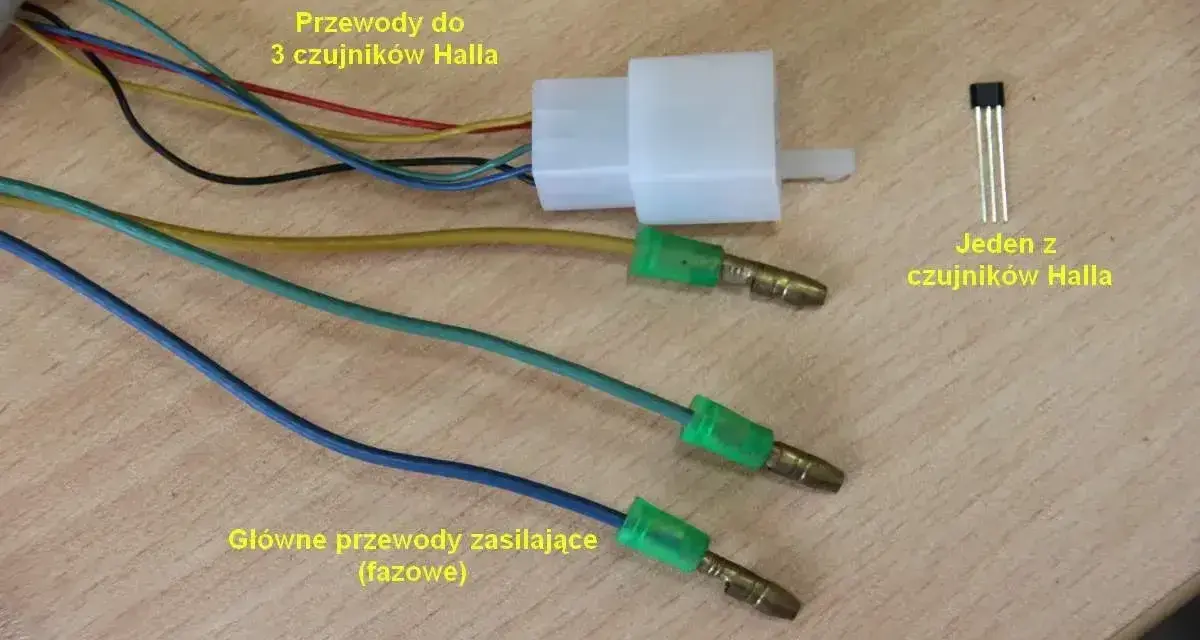

Najczęściej spotykam czujniki Halla z trzema przewodami. Jeden odpowiada za zasilanie, drugi za masę, a trzeci za sygnał. Nie należy jednak zakładać, że kolor przewodu zawsze coś rozstrzyga. Producenci stosują różne wiązki, dlatego pinout trzeba potwierdzić w dokumentacji konkretnego silnika.
| Cecha | Czujnik Halla | Czujnik indukcyjny |
|---|---|---|
| Liczba przewodów | Zwykle 3 | Zwykle 2 |
| Zasilanie | Tak, najczęściej 5 V lub 12 V | Nie, generuje napięcie podczas obrotu |
| Sygnał | Prostokątny, cyfrowy | Zmienny, zbliżony do sinusoidalnego |
| Podstawowy pomiar | Zasilanie, masa i przełączanie sygnału | Napięcie AC oraz rezystancja, jeśli przewiduje to producent |
To rozróżnienie jest ważne, bo pomiar rezystancji typowy dla czujnika indukcyjnego nie daje miarodajnej odpowiedzi przy czujniku Halla. W niektórych konstrukcjach można nawet uszkodzić elektronikę sensora, przykładając miernik w niewłaściwy sposób.
Objawy uszkodzenia nie przesądzają jeszcze o winie czujnika
Awaria czujnika położenia wału często objawia się tym, że rozrusznik normalnie obraca silnik, ale jednostka nie podejmuje pracy. Zdarza się też gaśnięcie po rozgrzaniu, trudny rozruch, nierówna praca lub nagły powrót do normalnego działania po ostygnięciu. Przy czujniku wałka rozrządu częściej pojawiają się problemy z rozruchem, spadek mocy i błędy synchronizacji.
Kody P0335, P0336, P0340 czy P0341 są cenną wskazówką, ale nie są wyrokiem. Sterownik może zapisać błąd czujnika, gdy faktyczną przyczyną jest przerwany przewód, słaba masa, zbyt niskie napięcie akumulatora albo przesunięty rozrząd.
Przed pomiarem sprawdzam również, czy podczas kręcenia rozrusznikiem tester diagnostyczny pokazuje obroty silnika. Jeżeli widzę zero obr./min, podejrzenie pada przede wszystkim na czujnik wału lub jego obwód. To szybka wskazówka, ale nie zastępuje pomiaru sygnału.
Jak sprawdzić zasilanie i wiązkę bez demontażu
Do podstawowej kontroli potrzebuję multimetru cyfrowego, cienkich sond pomiarowych i schematu instalacji. Samochód powinien stać na luzie lub w pozycji P, z zaciągniętym hamulcem ręcznym. Przy pracy w pobliżu rozrusznika i ruchomych elementów nie wkładam rąk w okolice pasków, kół zębatych ani wentylatora.
Kontrola wtyczki
- Wyłącz zapłon i obejrzyj złącze czujnika.
- Sprawdź, czy piny nie są zaśniedziałe, wygięte lub wypchnięte do tyłu.
- Poszukaj oleju, wilgoci i przetarć izolacji przy samym czujniku.
- Poruszaj delikatnie wiązką podczas pracy silnika lub kręcenia rozrusznikiem, obserwując, czy objaw się zmienia.
W praktyce uszkodzenie kilku centymetrów przewodu przy wtyczce zdarza się częściej, niż wielu kierowców zakłada. Wiązka pracuje od drgań, nagrzewa się i może pęknąć wewnątrz izolacji, mimo że z zewnątrz wygląda dobrze.
Pomiar napięcia zasilającego
Ustawiam multimetr na napięcie stałe DC i podłączam czarną sondę do masy akumulatora albo pewnego punktu masowego silnika. Czerwoną sondą sprawdzam przewód zasilający we wtyczce, zwykle przy włączonym zapłonie. Oczekuję najczęściej około 5 V albo napięcia zbliżonego do napięcia akumulatora, ale dokładna wartość zależy od instalacji.
Jeżeli zasilania brakuje, nie wymieniam od razu sensora. Sprawdzam bezpiecznik, ciągłość przewodu, napięcie na wyjściu sterownika i jakość masy. Napięcie może pojawić się bez obciążenia, a zniknąć po podłączeniu czujnika, dlatego w trudnych przypadkach potrzebny jest pomiar spadku napięcia pod obciążeniem.
Masę oceniam między przewodem masowym czujnika a ujemnym biegunem akumulatora. Podczas kręcenia rozrusznikiem spadek powinien być bardzo mały. Odczyt wyraźnie przekraczający około 0,1-0,2 V sugeruje problem z masą, połączeniem lub wiązką, choć wartości serwisowe konkretnego auta mogą być inne.
Pomiar sygnału multimetrem krok po kroku
Najprostszy test wykonuję na podłączonym czujniku, nakłuwając przewód sygnałowy od strony instalacji. Czarna sonda pozostaje na masie, a czerwona trafia na sygnał. Nie robię zwarcia między sąsiednimi pinami, bo nawet krótki kontakt może uszkodzić sterownik.
- Włącz zapłon i sprawdź napięcie spoczynkowe na przewodzie sygnałowym.
- Poproś drugą osobę o zakręcenie silnikiem przez kilka sekund.
- Obserwuj, czy napięcie zmienia się podczas obrotu wału.
- Porównaj wynik z dokumentacją samochodu, a nie z przypadkową wartością znalezioną dla innego silnika.
Sprawny czujnik Halla zwykle przełącza sygnał między stanem niskim a wysokim, przykładowo w zakresie 0-5 V lub 0-12 V. Zwykły multimetr może jednak pokazać wartość uśrednioną, na przykład 2,4 V, zamiast wyraźnie pokazać szybkie impulsy. Taki odczyt nie potwierdza ani nie wyklucza sprawności.
Jeśli napięcie sygnałowe stale wynosi 0 V, sprawdzam zasilanie, masę i ciągłość przewodu. Stała wartość zbliżona do napięcia zasilania może oznaczać brak przełączania, przerwę w przewodzie sygnałowym albo problem z kołem impulsowym. Dopiero gdy obwód jest pewny, podejrzewam sam czujnik.
Przeczytaj również: Turbodziura w dieslu - czy to zawsze awaria? Sprawdź!
Dlaczego pomiar rezystancji często wprowadza w błąd
W czujniku indukcyjnym rezystancja uzwojenia bywa pomocna diagnostycznie. Czujnik Halla ma natomiast elektronikę, która nie zachowuje się jak zwykła cewka. Odczyt oporu może być niestabilny, bezwartościowy, a w niektórych przypadkach ryzykowny dla elementu.
Jeżeli producent przewidział konkretny test rezystancji, trzymam się wyłącznie jego procedury. Bez takiej informacji lepiej sprawdzić zasilanie, masę i przebieg sygnału, zamiast szukać jednej uniwersalnej wartości w omach.
Oscyloskop pokazuje to, czego nie widać na mierniku

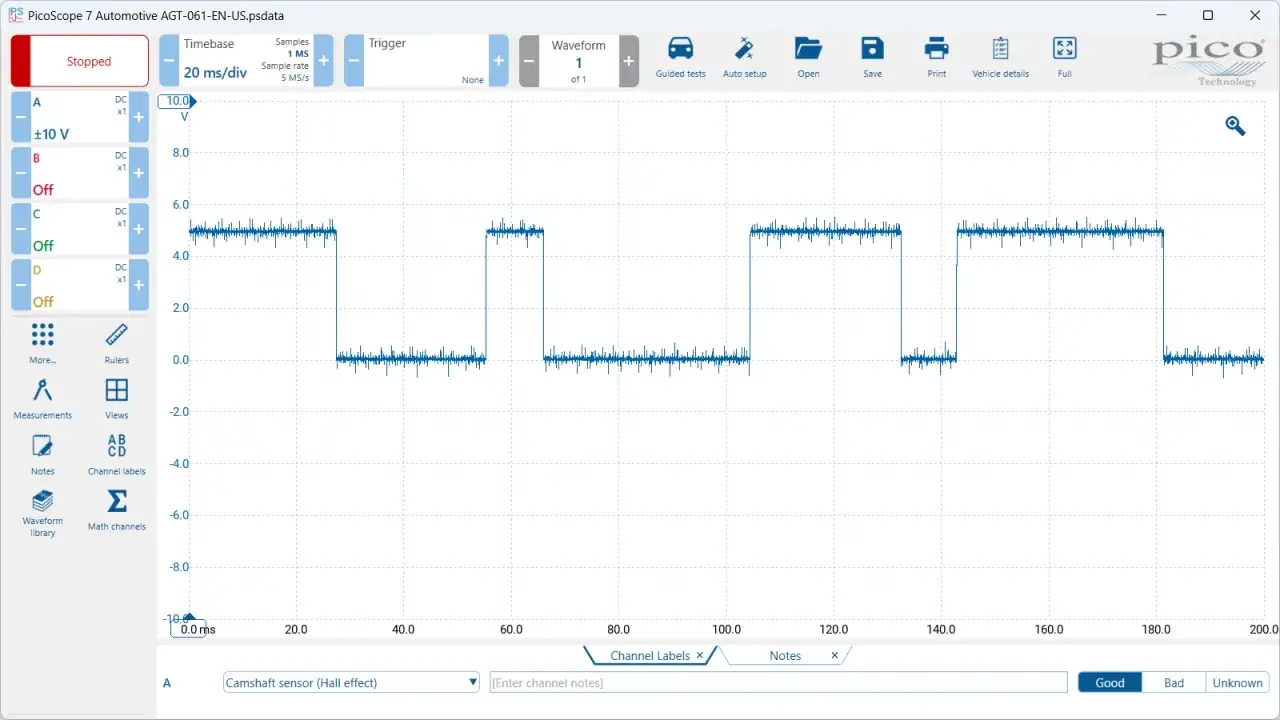

Oscyloskop podłączam do przewodu sygnałowego i masy czujnika, a następnie obserwuję przebieg podczas kręcenia lub pracy silnika. Prawidłowy sygnał Halla powinien przypominać regularny przebieg prostokątny. Jego poziomy, częstotliwość i liczba impulsów zależą od konstrukcji koła impulsowego oraz prędkości obrotowej.
Na ekranie szukam nie tylko samego napięcia. Równie ważne są brakujące impulsy, zakłócenia, nierówne odstępy i zaniki pojawiające się po rozgrzaniu. To właśnie dlatego oscyloskop jest najlepszym narzędziem przy usterkach okresowych, których nie da się złapać prostym pomiarem multimetrem.
W samochodzie z czujnikiem wału i wałka rozrządu warto porównać oba kanały jednocześnie. Ich wzajemne położenie pokazuje, czy sterownik widzi poprawną synchronizację. Jeżeli oba sygnały są obecne, ale ich relacja jest przesunięta, przyczyną może być przestawiony rozrząd, rozciągnięty łańcuch lub uszkodzone koło sygnałowe, a nie sam czujnik.
| Obserwacja | Możliwa przyczyna | Co sprawdzić dalej |
|---|---|---|
| Brak przebiegu | Brak zasilania, masy, uszkodzony czujnik lub przewód | Zasilanie, ciągłość wiązki, wtyczkę i koło impulsowe |
| Stały poziom napięcia | Brak przełączania albo przerwa w obwodzie sygnałowym | Przewód sygnałowy, szczelinę i element wykonujący zmianę pola |
| Nieregularne impulsy | Zakłócenia, luźne koło, zabrudzenie lub uszkodzenie czujnika | Mocowanie, stan koła impulsowego i wiązkę |
| Poprawny sygnał, błąd synchronizacji | Problem mechaniczny z rozrządem lub korelacją CKP/CMP | Ustawienie rozrządu i przebiegi obu czujników |
Warto też pamiętać, że czujnik może działać na zimno i tracić sygnał po nagrzaniu. W takim przypadku pomiar wykonany tylko na postoju często daje fałszywe poczucie, że wszystko jest w porządku. Diagnostykę powtarzam w warunkach, w których występuje usterka.
Najczęstsze błędy podczas sprawdzania czujnika
Pierwszy błąd to podmiana czujnika bez sprawdzenia instalacji. Nowy element nie rozwiąże problemu, gdy przyczyną jest przetarty przewód albo brak masy. Co więcej, tani zamiennik może generować sygnał o niewłaściwym poziomie i utrudnić dalszą diagnozę.
Drugi błąd polega na użyciu niewłaściwego zakresu pomiarowego. Dla czujnika Halla wybieram napięcie stałe DC, a dla indukcyjnego podczas kręcenia sprawdzam napięcie przemienne AC. Pomieszanie tych metod prowadzi do wyników, które wyglądają technicznie, ale niczego pewnego nie mówią.
Nie ignoruję również stanu mechanicznego. Opiłki metalu przy końcówce, zbyt duża szczelina, pęknięte koło impulsowe albo uszkodzony magnes mogą zmieniać sygnał. W silnikach z napędem łańcuchowym błąd korelacji może wskazywać na rozciągnięcie łańcucha, nawet gdy oba czujniki elektrycznie przełączają się prawidłowo.
Jeżeli silnik nie odpala, a pomiar wymaga wielokrotnego kręcenia rozrusznikiem, kontroluję stan akumulatora. Napięcie podczas rozruchu spadające poniżej około 9,5-10 V może zaburzyć pracę sterownika i stworzyć objawy podobne do awarii czujnika. Dokładna granica zależy od auta i temperatury, ale słaby akumulator zawsze warto wykluczyć na początku.
Jak zakończyć diagnozę bez niepotrzebnej wymiany
Za uszkodzony czujnik uznaję dopiero element, przy którym potwierdzono prawidłowe zasilanie, masę, ciągłość przewodu oraz brak problemów z kołem impulsowym, a mimo to sygnał nie przełącza się zgodnie ze specyfikacją. Taka kolejność oszczędza pieniądze i ogranicza wymianę sprawnych części na chybił trafił.
Do prostego przypadku wystarczy multimetr i schemat instalacji. Przy usterce zależnej od temperatury, sporadycznym gaśnięciu albo błędzie synchronizacji sięgam po oscyloskop lub zlecam pomiar warsztatowi, który potrafi porównać przebiegi CKP i CMP.
Najważniejsza praktyczna zasada brzmi prosto: nie szukaj jednej magicznej wartości napięcia. Liczy się cały obwód, sposób zmiany sygnału i zgodność jego przebiegu z obrotem silnika.
Jeśli nie masz pewności co do pinów, nie zwieraj przewodów na próbę i nie podawaj zewnętrznego napięcia na nieznany styk. W elektronice silnika kilka sekund ostrożnego pomiaru jest tańsze niż uszkodzony sterownik.
