Korbowód silnika to element, który łączy tłok z wałem korbowym i zamienia ruch posuwisto-zwrotny na obrotowy. W praktyce to jeden z najbardziej obciążonych podzespołów całego mechanizmu korbowo-tłokowego, dlatego jego budowa, zużycie i objawy awarii mają bezpośredni wpływ na trwałość jednostki napędowej. Poniżej rozkładam ten temat na czynniki pierwsze: od konstrukcji i działania, przez materiały, aż po typowe symptomy uszkodzeń i sensowną reakcję kierowcy.
Najważniejsze rzeczy, które trzeba wiedzieć o korbowodzie
- Korbowód przenosi siły z tłoka na wał korbowy i pracuje naprzemiennie na ściskanie oraz rozciąganie.
- Najbardziej obciążone są mała główka, stopa z panewkami, śruby łączące i sam trzon.
- W nowoczesnych silnikach często spotyka się korbowody kute oraz łamane, bo dobrze łączą wytrzymałość z precyzją montażu.
- Metaliczne stuki z dołu silnika, opiłki w oleju i spadek ciśnienia smarowania to sygnały alarmowe.
- W dieslu znaczenie mają jakość oleju, częstotliwość wymian i rozsądne obchodzenie się z momentem obrotowym po modyfikacjach.
Jaką rolę pełni w silniku

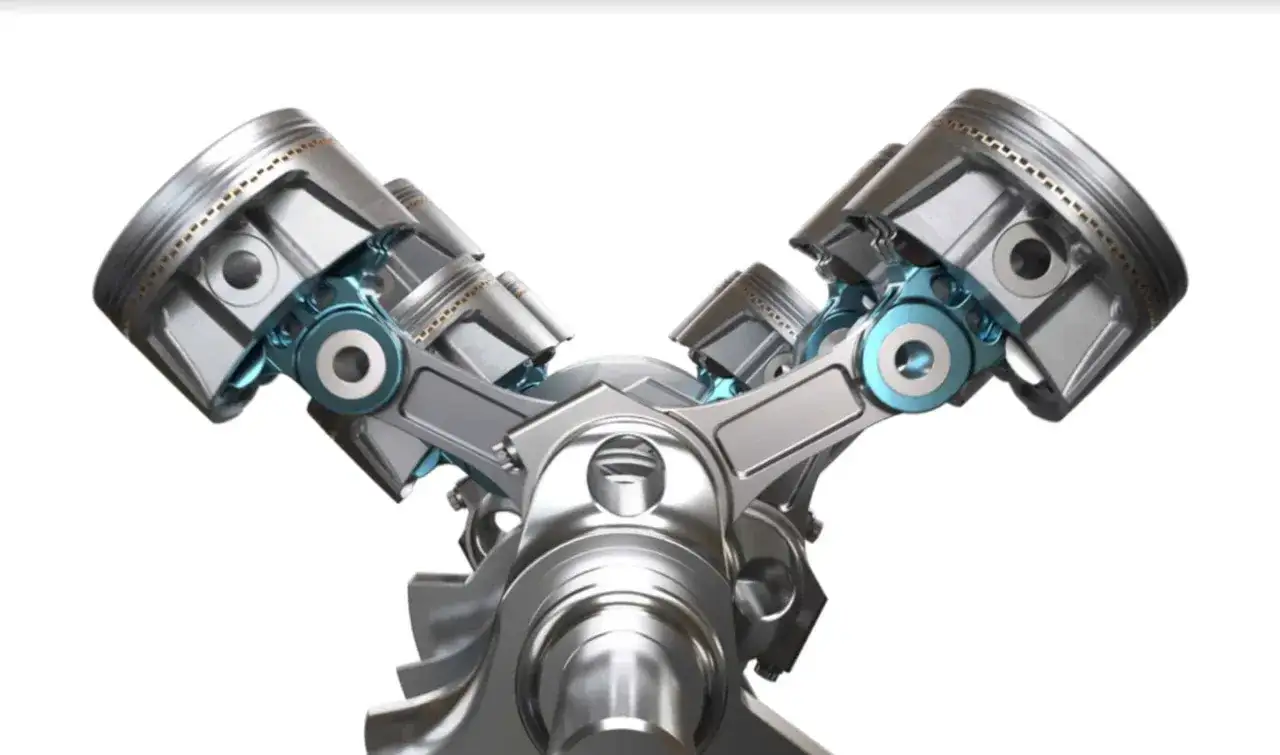

Najprościej mówiąc, korbowód jest pośrednikiem między tłokiem a wałem korbowym. Tłok porusza się w górę i w dół, a wał musi obracać się płynnie i bez przestojów. To właśnie ten element przenosi siłę spalania, siły bezwładności i wszystkie nagłe zmiany obciążenia, które pojawiają się w każdym cyklu pracy silnika.
Ja patrzę na korbowód jak na część, która nie tylko „łączy”, ale wręcz porządkuje całą pracę dołu silnika. Gdyby był zbyt słaby, zbyt ciężki albo źle spasowany, silnik szybko zacząłby pracować głośniej, mniej równo i pod większym ryzykiem uszkodzenia. W dieslach ma to szczególne znaczenie, bo wysoki moment obrotowy i duże ciśnienia spalania mocno obciążają cały układ.
To prowadzi do samej budowy, bo właśnie ona tłumaczy, dlaczego ten element wygląda prosto, a w rzeczywistości jest bardzo wymagający konstrukcyjnie.
Jak jest zbudowany i dlaczego nie jest zwykłym prętem
Na pierwszy rzut oka korbowód wygląda jak prosty łącznik, ale jego geometria jest przemyślana do granic możliwości. Musi być lekki, sztywny i odporny na zginanie, ściskanie oraz rozciąganie. Dlatego w praktyce nie jest to „zwykły pręt”, tylko element o bardzo konkretnym kształcie i precyzyjnych tolerancjach.
Mała główka i sworzeń tłokowy
Górna część korbowodu, czyli mała główka, współpracuje ze sworzniem tłokowym. To połączenie musi być bardzo dokładne, bo odpowiada za ruch tłoka bez zbędnych luzów i bez nadmiernego tarcia. Jeśli tu pojawia się zużycie, zwykle słychać stukanie, a silnik zaczyna pracować mniej kulturalnie.
Trzon, który znosi największe naprężenia
Środkowa część, czyli trzon, jest projektowana tak, aby dobrze przenosić siły przy możliwie małej masie. Często ma przekrój zbliżony do dwuteownika, bo taka geometria dobrze radzi sobie ze zginaniem. Właśnie tu widać, że inżynierowie walczą o każdy gram, ale bez kompromisu w zakresie wytrzymałości.
Przeczytaj również: Miękki pedał hamulca - objawy, przyczyny i naprawa
Stopa, panewki i śruby
Dolna część korbowodu, zwana stopą, obejmuje czop wału korbowego razem z panewkami. W nowoczesnych silnikach stopa jest dzielona, a jej połówki skręca się śrubami. To miejsce jest krytyczne: jeśli dokręcenie jest nieprawidłowe, jeśli pojawi się brud na powierzchniach styku albo zabraknie smarowania, bardzo szybko powstaje luz i zaczyna się zużycie łożyska ślizgowego.
Właśnie dlatego precyzja montażu ma tu znaczenie większe, niż wielu kierowców podejrzewa. Z tej budowy wynika też sposób pracy korbowodu w całym cyklu spalania.
Jak pracuje w cyklu spalania
Podczas jednego obrotu wału korbowego korbowód nie ma ani chwili wytchnienia. W jednym momencie jest ściskany, za chwilę rozciągany, a przy zmianie kierunku ruchu tłoka dostaje bardzo mocne obciążenie dynamiczne. Największe naprężenia pojawiają się w okolicach górnego i dolnego martwego położenia tłoka.
W czasie suwu pracy spaliny naciskają na tłok i korbowód pracuje głównie na ściskanie. Kiedy tłok zmienia kierunek ruchu, rosną siły bezwładności i element zaczyna być rozciągany. Przy wyższych obrotach te siły potrafią być większym problemem niż samo spalanie. Dlatego silnik, który „kręci się lekko” na postoju, może pod pełnym obciążeniem zachowywać się zupełnie inaczej.
W dieslu dochodzi jeszcze specyfika wysokich ciśnień spalania. To jeden z powodów, dla których w mocniejszych jednostkach dołu silnika nie projektuje się „na styk”. Zapas wytrzymałości ma tu bardzo konkretne znaczenie, a nie jest tylko marketingowym hasłem.
Z czego się go robi i jakie są najczęstsze odmiany
Najczęściej spotkasz korbowody stalowe, wykonywane zwykle metodą kucia matrycowego. To rozwiązanie daje bardzo dobry kompromis między wytrzymałością a masą i właśnie dlatego dominuje w silnikach samochodowych. W niektórych konstrukcjach stosuje się też technologie spiekane albo odlewane, ale w jednostkach narażonych na większe obciążenia wygrywa stal kutą.
| Typ korbowodu | Co daje | Ograniczenia | Gdzie spotykany |
|---|---|---|---|
| Kuty stalowy | Duża wytrzymałość i dobry zapas bezpieczeństwa | Zwykle droższy i cięższy od prostszych rozwiązań | Silniki diesla, mocniejsze jednostki, auta po modyfikacjach |
| Łamany, czyli fracture-split | Bardzo dokładne pasowanie stopy do trzonu | Wymaga czystego montażu i poprawnego skręcenia | Współczesne silniki seryjne |
| Odlewany lub spiekany | Niższy koszt produkcji | Mniejszy zapas wytrzymałości przy ciężkiej pracy | Lżejsze obciążenia, starsze konstrukcje, część zastosowań specjalnych |
Warto znać też korbowody łamane. Ich stopa jest rozdzielana w kontrolowany sposób, dzięki czemu po złożeniu elementy pasują do siebie bardzo precyzyjnie. To rozwiązanie jest cenione w produkcji seryjnej, bo ułatwia uzyskanie powtarzalności i dokładności, ale wymaga czystości, właściwego montażu i nie toleruje partactwa przy składaniu.
Jeśli teraz zastanawiasz się, co tak naprawdę najczęściej prowadzi do awarii, przechodzimy do najbardziej praktycznej części całego tematu.
Co psuje korbowody i po czym rozpoznać problem
Sam korbowód rzadko „psuje się znikąd”. Najczęściej jest ofiarą innego problemu: braku smarowania, zużytej panewki, przegrzania, nadmiernych obrotów albo błędu montażowego. W dieslach do listy dochodzi jeszcze zbyt agresywne podniesienie momentu obrotowego bez wzmocnienia dołu silnika.
| Objaw | Co może oznaczać | Co zrobić |
|---|---|---|
| Metaliczne stukanie z dołu silnika | Zużyta panewka, luz na stopie, początek uszkodzenia łożyska | Nie przeciągać pracy silnika, sprawdzić ciśnienie oleju i stan oleju |
| Stuk narastający wraz z obrotami | Luz na korbowodzie lub panewce, problemy ze smarowaniem | Natychmiastowa diagnostyka, najlepiej bez dalszej jazdy |
| Opiłki w oleju lub filtrze | Zaawansowane zużycie panewek albo uszkodzenie elementów współpracujących | Kontrola miski olejowej, panewek i wału korbowego |
| Wibracje i spadek kultury pracy | Skrzywienie korbowodu, problem z tłokiem lub nierównomierne obciążenie | Pomiar kompresji, endoskopia cylindra, rozbiórka w warsztacie |
Najbardziej klasyczna awaria dotyczy panewek korbowodowych. Gdy tarcie rośnie, pojawia się charakterystyczne stukanie, a po obróceniu panewki hałas zwykle staje się głośniejszy i niezależny od obrotów. To moment, w którym dalsza jazda zwykle kończy się większym zniszczeniem wału, korbowodu i czasem całego bloku.
Jeżeli korbowód pęknie albo się wygnie, sytuacja jest już poważna. W praktyce często oznacza to remont silnika, a przy dużych zniszczeniach nawet wymianę całej jednostki. Koszt samej panewki może być jeszcze stosunkowo niski, ale korbowód potrafi kosztować od około 100 zł do ponad 1000 zł, a komplet panewek do prostszych silników bywa tańszy niż 100 zł, podczas gdy w bardziej złożonych jednostkach przekracza 1000 zł.
Jak reagować, gdy słychać stuki z dołu silnika
Jeżeli z dolnej części silnika dochodzi metaliczny odgłos, nie warto liczyć na to, że „samo przejdzie”. Ja w takich sytuacjach zaczynam od najprostszej rzeczy: sprawdzam poziom oleju i to, czy nie świeci się kontrolka ciśnienia smarowania. Jeśli hałas jest wyraźny i narasta pod obciążeniem, silnik najlepiej jak najszybciej zatrzymać.
- Ogranicz obciążenie i nie przyspieszaj gwałtownie.
- Sprawdź poziom oleju oraz jego stan, zwłaszcza czy nie ma w nim metalicznych drobin.
- Skontroluj filtr oleju i szukaj opiłków.
- Jeżeli problem się powtarza, zrób diagnostykę: pomiar ciśnienia oleju, kompresji i oględziny od spodu.
- Przy podejrzeniu luzu na korbowodzie nie jedź dalej „na próbę”, bo koszt błędu rośnie bardzo szybko.
W praktyce warsztatowej najwięcej zniszczeń robi nie sam pierwszy objaw, tylko dalsza jazda po objawach. Jeśli problem dotyczy tylko panewek, naprawa może jeszcze pozostać na poziomie rozsądnym. Jeśli jednak doszło do zatarcia, pęknięcia albo wyskoczenia elementu przez blok, mówimy już o zupełnie innej skali naprawy.
Co najbardziej skraca życie korbowodu w dieslu
W dieslu korbowód zwykle nie przegrywa z przypadkiem, tylko z eksploatacją, która przekracza jego zapas bezpieczeństwa. Najbardziej szkodzą długie interwały olejowe, olej niskiej jakości, przegrzewanie, brak odpowiedniej rozgrzewki oraz tuning podnoszący moment bez korekty całego układu smarowania i chłodzenia.
- Olej i filtr - jeśli są zbyt długo w użyciu, rośnie ryzyko zatarcia panewek.
- Wysokie obciążenie na zimno - materiał i olej nie pracują jeszcze w optymalnych warunkach.
- Zbyt duży moment po modyfikacjach - seryjny dół silnika ma swoją granicę.
- Ignorowanie stuków - wczesny objaw jest tańszy niż remont całego silnika.
Gdy patrzę na trwałość takiego elementu, zawsze powtarzam jedno: najważniejsze nie jest to, czy korbowód „wytrzyma jeszcze chwilę”, tylko czy cały układ smarowania i obciążenia pracuje w bezpiecznym zakresie. To właśnie dlatego w dieslu tak duże znaczenie ma regularny serwis, rozsądna eksploatacja i szybka reakcja na nietypowe odgłosy z dołu silnika.
Jeżeli chcesz ocenić stan dołu silnika bez zgadywania, zacznij od oleju, filtra, ciśnienia smarowania i śladów opiłków, bo to one najczęściej pokazują, czy problem jest jeszcze lokalny, czy już wszedł na poziom remontu jednostki napędowej.
